Современные автомобили — это сложные электронные системы, где десятки блоков управления взаимодействуют между собой. Для этого применяются различные протоколы передачи данных. Среди них CAN-шина и OBD-II — одни из самых распространённых. Эти термины часто путают, считая их синонимами. На самом деле это два разных понятия, выполняющих разные функции. В этой статье разберёмся, в чём их принципиальные отличия, как они работают и где используются.
Что такое OBD-II
OBD-II (On-Board Diagnostics, версия 2) — это стандарт интерфейса и протокола для диагностики автомобиля, разработанный в 1996 году. Он позволяет считывать параметры и ошибки различных систем транспортного средства с помощью сканера или адаптера.
Назначение:
- Чтение кодов неисправностей (DTC),
- Мониторинг параметров двигателя и других систем,
- Проверка готовности к ТО и нормам токсичности,
- Удаление ошибок после ремонта.

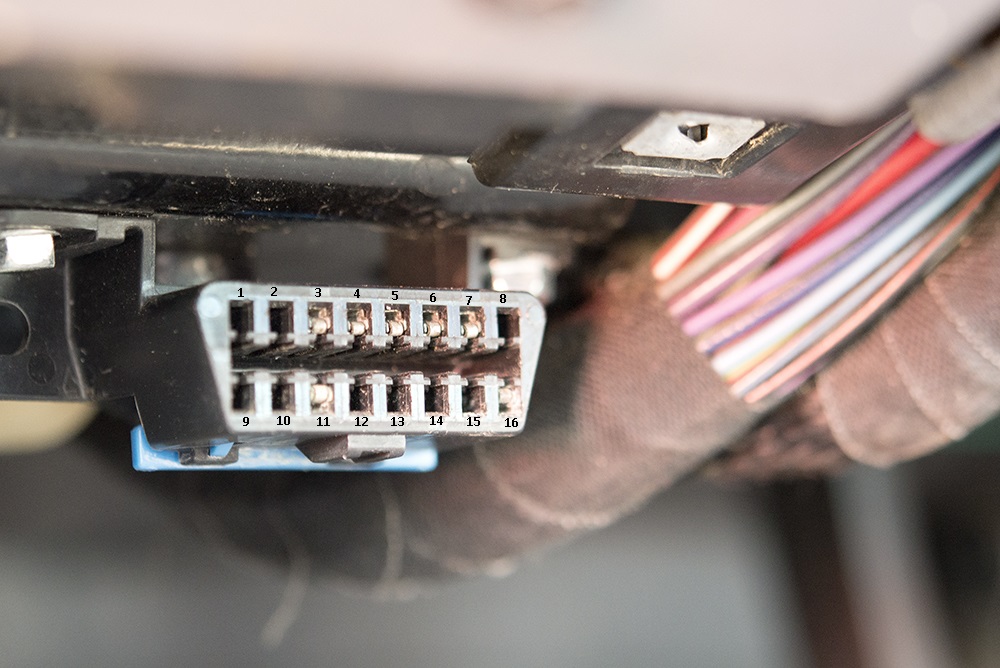

Физически OBD-II представлен как 16-контактный разъём, расположенный чаще всего под рулевой колонкой.
Что такое CAN-шина
CAN (Controller Area Network) — это цифровой протокол передачи данных, разработанный компанией Bosch в 1980-х годах. Он используется для связи между электронными блоками управления (ЭБУ) внутри автомобиля.
Назначение:
- Обмен данными между блоками в режиме реального времени,
- Минимизация количества проводов,
- Повышение скорости и надёжности передачи информации.

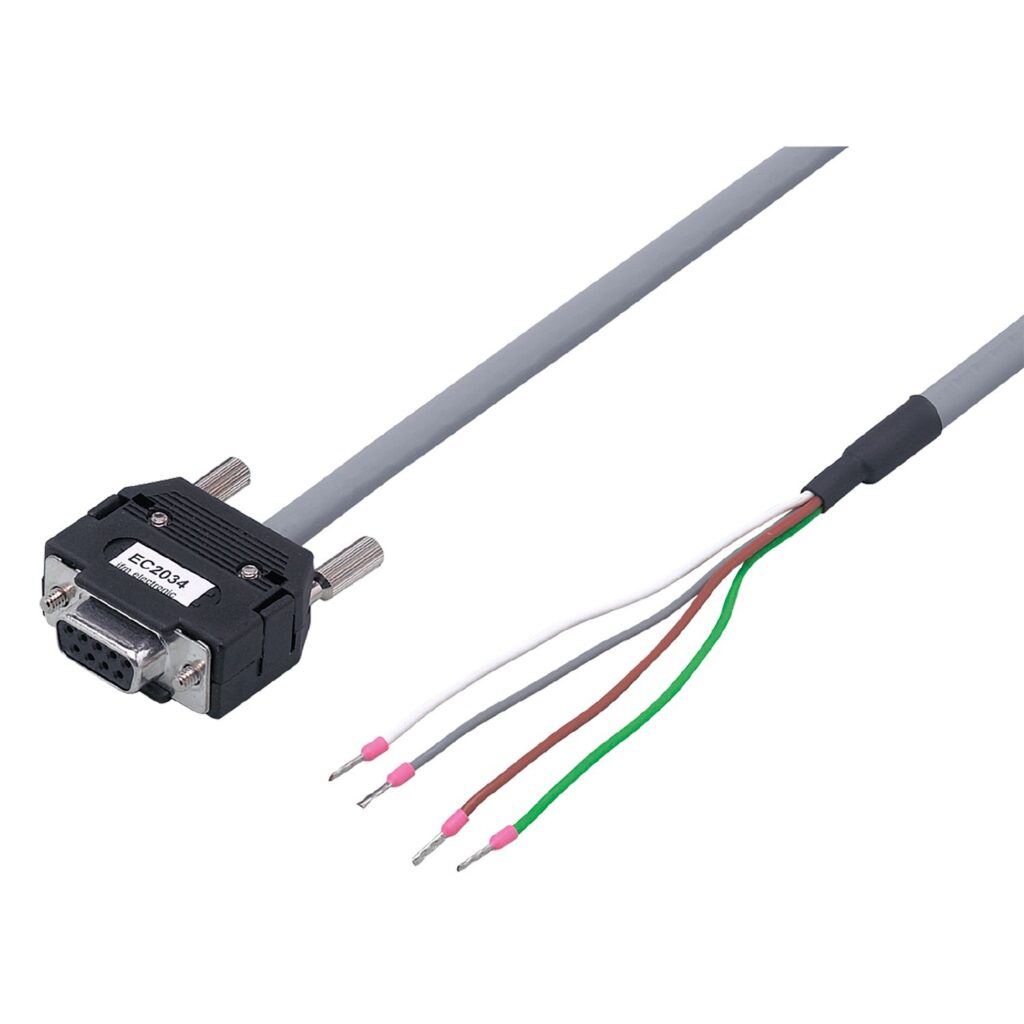

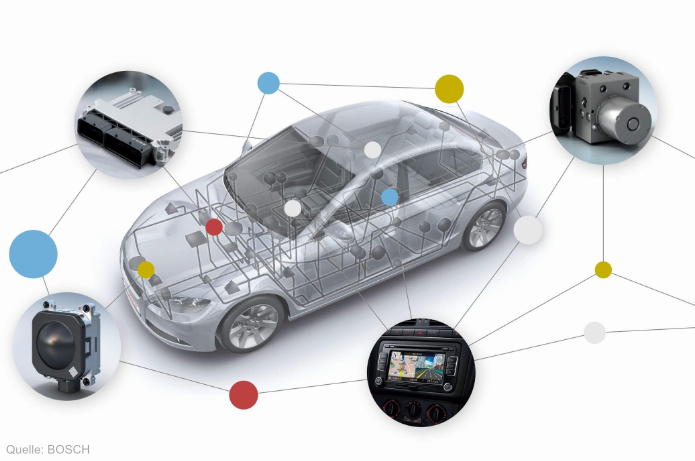

CAN-шина — это своего рода «нервная система» автомобиля, по которой «передаются сигналы» между:
- ЭБУ двигателя,
- АБС,
- коробкой передач,
- мультимедийной системой,
- климат-контролем и другими узлами.
Ключевые различия между OBD-II и CAN
| Параметр | OBD-II | CAN-шина |
|---|---|---|
| Что это | Стандарт диагностики | Протокол передачи данных |
| Основная функция | Чтение и сброс ошибок | Связь между блоками управления |
| Область применения | Диагностика с помощью сканера | Управление системами автомобиля |
| Протоколы передачи | CAN, ISO9141, KWP2000 и др. | Только CAN |
| Физический разъём | Есть (16-pin) | Нет, соединение идёт по проводке |
| Направление данных | От авто к диагностическому прибору | Двусторонняя передача между блоками |
| Необходимость внешнего оборудования | Да (сканер, адаптер) | Нет, работает постоянно |
| Скорость передачи данных | Относительно низкая | Высокая (до 1 Мбит/с) |
| Стандартизация | Международный (OBD-II) | Производственный, с вариациями |
Как взаимодействуют OBD-II и CAN-шина
Важно понимать, что OBD-II может использовать CAN-шину как один из протоколов передачи данных. То есть:
- OBD-II — это интерфейс диагностики,
- CAN — транспортный протокол, который может быть «двигателем» для OBD-II.
Пример: вы подключаете сканер к OBD-II разъёму — сканер считывает данные, передаваемые по CAN, ISO или KWP протоколу. На большинстве автомобилей с 2008 года по умолчанию используется OBD-II через CAN.
Где используется OBD-II
- Легковые автомобили и кроссоверы,
- Коммерческий транспорт (с 2004–2006 гг. — обязательно в ЕС и США),
- Для чтения и удаления кодов неисправностей,
- В техосмотре и контроле токсичности,
- В тюнинге и чип-тюнинге (например, с помощью ELM327, Launch, Autel и др.).
Где применяется CAN-шина
- Внутри автомобиля — обмен данными между блоками,
- В системах ABS, ESP, подушках безопасности,
- Для адаптации и калибровки оборудования,
- В электромобилях и гибридах — управление батареями и рекуперацией,
- В системах автопилота, ADAS, мультимедиа.
Примеры практического использования
Пример 1: Диагностика Check Engine
- Вы подключаете адаптер к OBD-II разъёму.
- Считываете код P0171 (обеднённая смесь).
- Данные об ошибке поступили по CAN-шине из ЭБУ двигателя.
Пример 2: Управление стеклоподъёмниками с кнопки
- Нажимая кнопку, вы подаёте команду в блок управления дверьми.
- Команда передаётся по CAN-шине.
- Блок активирует мотор стеклоподъёмника — без участия OBD.
Какие бывают виды CAN-шины
| Тип CAN-шины | Скорость передачи | Применение |
|---|---|---|
| High-Speed CAN | до 1 Мбит/с | Двигатель, трансмиссия, ABS |
| Low-Speed CAN (или LIN) | до 125 кбит/с | Кузовные системы, освещение |
| FlexRay, Ethernet CAN | >1 Мбит/с | Современные авто, автопилоты |
Часто задаваемые вопросы (FAQ)
❓ Я подключаюсь к OBD-II, значит я читаю CAN?
Не обязательно. OBD-II может использовать разные протоколы, включая CAN, ISO9141, KWP2000. Если ваш авто 2008 г. и новее — скорее всего, используется CAN.
❓ OBD-II передаёт данные только от двигателя?
Нет. Также доступны ошибки по коробке передач, ABS, подушкам и другим системам — в зависимости от модели авто и сканера.
❓ Можно ли вмешаться в работу CAN-шины?
Да, но это требует специальных знаний. Через CAN можно управлять множеством функций авто, включая фары, стёкла и даже запуск двигателя.
❓ Все авто имеют CAN-шину?
Большинство авто после 2000 года — да. Особенно с автоматической трансмиссией и сложной электроникой.
❓ Можно ли через CAN изменить поведение автомобиля?
Можно, но это требует специальных инструментов и опыта. Например, адаптация блоков, кодирование функций и чип-тюнинг.
Заключение
CAN-шина и OBD-II — это не одно и то же, хотя они часто работают в связке.
- OBD-II — это инструмент для диагностики, понятный и доступный автолюбителю.
- CAN-шина — это внутренняя коммуникационная система автомобиля, объединяющая все электронные модули.
Понимание различий между этими понятиями помогает не только в самостоятельной диагностике, но и при тюнинге, ремонте, установке сигнализаций, навигаторов и другого оборудования.
