Диагностика турбонаддува: утечки, актуатор, геометрия — пошаговый алгоритм без снятия

Потеря тяги, «турбояма», дымность, ошибки по наддуву и неустойчивый разгон почти всегда упираются в три группы причин: утечки воздуха, неисправности привода управления турбиной (актуатор/клапан) и закисание/залипание геометрии (для VGT/VNT). Хорошая новость — в большинстве случаев проблему можно локализовать без демонтажа турбокомпрессора, опираясь на осмотр, измерения и логи.

Быстрые симптомы и куда копать

• Нет тяги снизу / P0299 (Underboost) → утечки на нагнетательной стороне, слабый вакуум/продув N75, закисшая геометрия в «открытом» положении, неверные показания MAP/MAF.
• Перенаддув / P0234 (Overboost) → геометрия зависает «надувать» (VGT), заклиненный в закрытом положении вейстгейт, ошибочные сигналы датчиков или нештатные доработки.
• Рывки, «пиление» наддува → нестабильная работа N75/клапанов, подсосы, осыпающаяся мембрана актуатора, задержки в приводе VGT.
• Дымность/расход масла → избыточное противодавление (катализатор/DPF), износ уплотнений турбины, уровни/вентиляция картерных газов, перелив масла.

Что понадобится (минимальный набор)

• OBD-сканер с логированием (запрошенный/фактический наддув, MAP, MAF, температура впуска, позиция актуатора, duty N75).
• Дымогенератор или компрессор с регулятором + мыльный раствор (поиск утечек; давлением не более 0,5–0,8 бар).
• Ручной вакуумный насос (Mityvac) для проверки актуатора (вакуумного).
• Мультиметр (питание/масса, сопротивления катушек, опорные 5 В).
• Набор заглушек для патрубков/PCV/байпаса.
• По возможности — эндоскоп для осмотра компрессорной крыльчатки и интеркулера.

Как устроен наддув (в двух словах)

• TURBO: компрессор (воздух) + турбина (выхлоп).
• Контур воздуха: фильтр → MAF (иногда) → компрессор → интеркулер → дроссель/впуск.
• Контроль давления: датчик MAP (абсолютное), иногда TMAP (MAP+IAT).
• Управление:
  • Wastegate (перепуск) — обычно вакуум/давление через соленоид N75.
  • VGT/VNT (переменная геометрия) — вакуумный или электронный актуатор с датчиком положения.
• Доп. узлы: EGR, дроссель заслон (у дизелей для мягкой остановки/управления), клапан байпаса/рециркуляции.

Техника безопасности

• Не превышать 0,5–0,8 бар при опрессовке впуска без вращения турбины.
• Не подавать питание «напрямую» на электронный актуатор — только через диагностические тесты сканера.
• Заглушать PCV/вентиляции на время опрессовки, чтобы не «надуть» картер.
• Проверять горячие узлы и вращающиеся детали только на заглушённом двигателе.

Пошаговый алгоритм диагностики без снятия турбины

Шаг 1. Считываем ошибки и Freeze Frame

Ищем коды: P0299/P0234/P2263 (эффективность наддува), P0243 (соленоид WG), P2563/P2564 (позиция VGT/актуатор), датчики MAP/MAF/IAT.

• Сохраняем Freeze Frame: обороты, нагрузка, скорость, абсолютное давление.
• Если ошибка вылетает при WOT на 2–3 передачах — ориентир для повторения теста в логах.

Шаг 2. Визуальный осмотр и «масляные следы»

• Патрубки от компрессора до дросселя/коллектора, интеркулер: масляная дымка = нормальный маркер, подтёки/разрывы = места утечек.
• Проверяем хомуты, переходы, резинки, Т-образные соединения, обратные клапаны.
• Впуск после фильтра: подсос до компрессора даёт неверные показания MAF/свист.

Шаг 3. Тест герметичности (дым/опрессовка)

• Снимаем патрубок после фильтра, заглушаем выход к турбине, подаём дым в контур от компрессора к дросселю/коллектору.
• Либо опрессовываем с ограничением 0,5–0,8 бар.
• Мыльной пеной обрабатываем стыки, бачок интеркулера, пластиковые трещины.
• Важно: заглушить PCV, иначе дым уйдёт в картер.

Итог: большинство P0299 решается здесь — микротрещины/хомуты/интеркулер.

Шаг 4. Вакуум и соленоид N75 (для вакуумных систем)

• Линия вакуума от вакуумного насоса → накопитель → N75 → актуатор.
• Mityvac: на входе актуатора создаём вакуум ≈30–50 кПа (0,3–0,5 бар) — шток должен начать движение. Полный ход — ≈60–80 кПа. Вакуум держится ≥1 мин без просадки.
• Если вакуум уходит → утечка в шлангах/мембране актуатора.
• N75: электрически 12 В/управление PWM от ЭБУ. Сопротивление катушки — ориентир из мануала (часто десятки Ом). При активации сканером слышен чёткий щелчок, в логах меняется duty cycle.
• Для бензиновых WG с давлением — похожая логика, но контролируем подачу давления/вакуум в соответствии со схемой.

Шаг 5. Электронный актуатор VGT

• Через сканер выполняем Basic Settings / Output Test: актуатор делает ход от «минимум» к «максимуму», ЭБУ сравнивает с датчиком положения.
• Нужны ровные, повторяемые проценты положения без рывков.
• Если нет движения — проверяем питание/массу, разъём, проводку.
• Не подаём питание «напрямую»: у привода внутри H-bridge/датчик Холла/потенциометр.

Шаг 6. Датчики: MAP, MAF, IAT

• MAP (абсолютное давление): на заглушенном моторе ≈ атмосферное, при наддуве растёт линейно. Разбеги с «запрошенным» >150–200 мбар устойчиво → повод искать утечки/управление.
• MAF: линейный рост с оборотами и нагрузкой; провалы → подсос до турбины/грязный фильтр/нештатный «нулевик».
• IAT: слишком высокая температура на выходе интеркулера = забитые соты/масляная «корка».

Шаг 7. Интеркулер и тракты под нагрузкой

• Снаружи: забит грязью/насекомыми, вмятины.
• Внутри: при снятии нижней пробки (если есть) — обильное масло → проблема вентиляции картера/уплотнений, но лёгкая плёнка масла — норма.
• Под нагрузкой в логах IAT после интеркулера должно умеренно расти (а не «взлетать»).

Шаг 8. EGR и дроссель (особенно дизели)

• Залипший EGR снижает массу свежего воздуха → недодув, дымность.
• Заклинившая дроссельная заслонка (анти-шок/soft-stop) ухудшает наполнение.
• Тесты исполнительных механизмов сканером и проверка углов открытия.

Шаг 9. Динамический тест-лог «WOT 3-я передача»

• Стабильный участок дороги, с 1500 до 3500–4000 об/мин (по мотору) полностью открытый газ.
• Снимаем: Запрошенный наддув vs Фактический, duty N75/позицию VGT, MAF, температуру/скорость.
• Интерпретация:
  • Медленный набор фактического при нормальном duty → утечки/интеркулер.
  • Пиление (зубцы) фактического вокруг заданного → задержки привода/N75/залипание геометрии.
  • Постоянная недостача 200+ мбар при низком duty → ошибка датчиков/мерная ошибка.

Шаг 10. Проверка геометрии VGT «на холодную/на горячую»

• На холодном моторе шток ходит, на горячем — подклинивает? Классика нагар/залипание лопаток.
• При ручном создании вакуума ход должен быть плавный, без ступенек и скрипа.

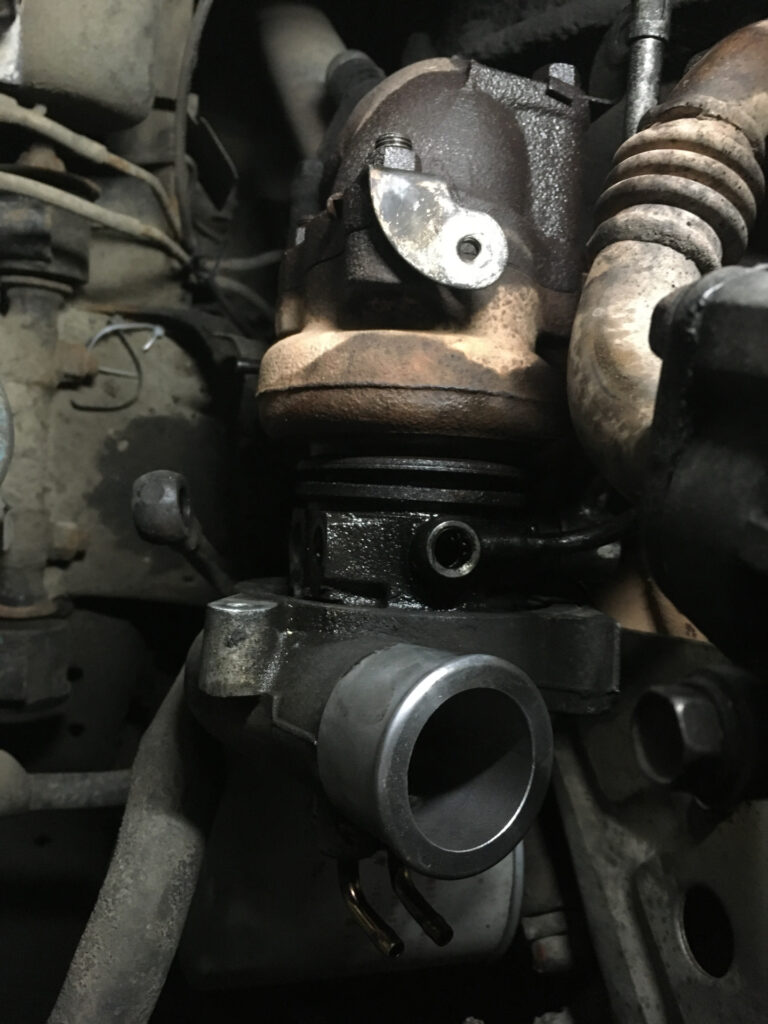

Шаг 11. Турбина: люфты и звук (без снятия)

• Снять впускной патрубок, осмотреть крыльчатку компрессора: сколы/задевания — тревожно.
• Небольшой радиальный люфт (на масляной плёнке) допустим, осевой — подозрительно.
• Свист «сирены» под нагрузкой → часто щели/утечки; визг/скрежет → подшипник.

Шаг 12. Выхлоп/противодавление

• Забитый катализатор/DPF ухудшает раскрутку турбины → недодув, перегрев.
• Признаки: рост температуры выхлопа, высокий расход, «тяжёлый» набор оборотов.

Шаг 13. Разветвление по итогам

• Нашли утечки → устраняем/меняем патрубок/интеркулер/хомуты → повтор логов.
• Вакуум/актуатор/N75 не держат → ремонт/замена и адаптация.
• Стабильно «залипает» геометрия на горячую → чистка VGT (иногда возможна без снятия, но чаще — с демонтажом).
• Датчики врут → калибровка/замена, проверка масс/опорных 5 В, проводки.
• Явные люфты/задевания → ремонт/замена картриджа CHRA/турбокомпрессора.

Частые ошибки диагностики

• Опрессовка с лишним давлением → повреждение сальников/тонких патрубков.
• Игнорирование PCV на время опрессовки → «надувание» картера.
• Замена турбины при живой турбине: реальная причина — трещина хомута/утечка за 10$.
• Питание на электронный актуатор «с рук» → выгорание драйвера.
• Оценка по одному параметру без сравнения «запрошенный/фактический».

Короткие «паттерны» для быстрой локализации

• Наддув запаздывает и не добирает → ищем утечки и интеркулер.
• Наддув перескакивает выше цели → залипание VGT/вейстгейта, клапан управления.
• Наддув «пилит» при постоянном газе → N75/актуатор/геометрия.
• Ошибка по датчику давления с атмосферным значением при заглушенном моторе ≠ норме → MAP под замену/проводка.

Когда без снятия уже не обойтись

• Осевой люфт, следы задевания крыльчатки, сильный масляный вынос.
• Неустранимое закисание геометрии после нескольких циклов чистки/адаптаций.
• Разрушение мембраны актуатора, трещины корпуса.
• Механические повреждения интеркулера/корпуса турбины.

Сравнительная таблица: методы и типичные выводы

Мини-гайд по типам систем управления турбиной

Wastegate (бензин/часть дизелей)

• Плюсы: простота, понятный контроль.
• Слабые места: трескаются мембраны, клинит ось привода, течёт анти-/вакуум.
• Диагностика без снятия: вакуум-проба, визуальный ход штока, лог «перенаддува/недодува».

VGT/VNT (дизели, часть бензиновых)

• Плюсы: быстрый отклик, тяга «снизу».
• Слабые места: нагар/закисание лопаток, зависания на горячую.
• Диагностика: выходные тесты сканером, вакуум/позиция актуатора, анализ «пиления».

Электронный актуатор

• Плюсы: точность, самодиагностика (позиция).
• Слабые места: влага/коррозия разъёма, износ шестерён/датчика.
• Диагностика: проверка питания/массы, команды сканером, мониторинг позиции vs заданию.

Практические кейсы (сценарии)

1. P0299, свист, масло на стыке интеркулера → опрессовка: течёт бачок, трещина. Замена интеркулера + хомутов → цель достигается, код не возвращается.
2. Перенаддув на 2500–3000 об/мин, «пиление» → VGT залипает. Вакуум есть, N75 исправен. Сканер: ход актуатора «ступенчатый». Решение: снятие/чистка геометрии.
3. Недобор и высокая IAT → интеркулер забит, внутри масляная корка. Промывка/замена → нормальная температура и наддув.

Чек-лист перед «приговором турбине»

• Ошибки/Freeze Frame сохранены и воспроизводимы?
• Контур наддува опрессован и герметичен?
• Вакуум/актуатор проверены и держат?
• N75/электропривод отрабатывают команды сканера?
• MAP/MAF/IAT сопоставимы с реальностью и друг с другом?
• Логи WOT: отклонение в пределах нормы, без пиления?
• Нет ли проблем с выхлопом (DPF/кат) и EGR?

Если на все «да», а недодув/перенаддув сохраняется — тогда уже оцениваем механику турбины (люфты, задевания, CHRA).

FAQ

1. Можно ли ездить с P0299, если тянет «чуть хуже»?
Можно недолго, но риск повышенной дымности/нагара и перегрева турбины. Лучше устранить причину — часто это дёшево (хомут/патрубок).

2. Электронный актуатор «щёлкает», но наддува нет — это он виноват?
Не обязательно. Если позиция в логах меняется, а фактический наддув — нет, ищите утечки. Если позиция «застывает» или скачет — вероятна механика актуатора/геометрии.

3. Какой вакуум нужен для проверки?
Обычно начало хода при ~30–50 кПа вакуума, полный при ~60–80 кПа. Вакуум должен держаться ≥1 мин.

4. Допустимо ли масло в интеркулере?
Тонкая плёнка — норма. Лужи/стекает — ищем вентиляцию картера (PCV), износ уплотнений турбины.

5. Почему важен IAT?
Высокая температура заряда снижает плотность воздуха → меньше наддува при той же скорости крыльчатки. Проверяйте интеркулер и поток воздуха к нему.

6. «Пилит» наддув при ровном газе — что смотреть первым делом?
Логи Запрошенный vs Фактический, duty N75/позиция VGT, затем вакуум/привод. Часто виновата геометрия или «уставший» N75.

7. Можно ли чистить VGT без снятия?
Иногда используют химсоставы через выпуск, но эффект кратковременный и с рисками. Надёжнее — разбор и механическая чистка.

8. Как понять, что виноват MAP?
На заглушенном моторе MAP ≈ атмосферному. Если заметно отличается, а проводка исправна — датчик под замену.

9. Стоит ли сразу менять турбину «в сборе»?
Нет. До этого убедитесь в герметичности, исправности привода и датчиков. Часто помогает замена CHRA вместо всей турбины.

10. Влияет ли забитый катализатор/DPF на наддув?
Да. Растёт противодавление → турбина хуже раскручивается → недодув и перегрев.

11. Почему после чип-тюнинга появились ошибки по наддуву?
Запрос выше, чем позволяют стоковые патрубки/интеркулер/управление. Нужны технические доработки и корректная калибровка.

12. На холодную всё ок, на горячую — беда.
Классический признак теплового заедания геометрии или деградации вакуумных элементов.

Алгоритм «без снятия» всегда начинается с герметичности, затем привод и управление, датчики, и только потом — механика турбины. Логи «запрошенный/фактический» плюс простой набор инструментов решают до 80% случаев недодува/перенаддува без дорогого ремонта.
