Груз на крыше/фаркопе: центровка, торможение, контрольная карта масс

Нагрузить крышу боксом или повесить велосипеды на фаркоп — дело пяти минут. Сделать это безопасно и эффективно — уже инженерная задача: важно учитывать динамическую и статическую допустимые нагрузки, центровку по продольной оси, влияние на торможение, управляемость и устойчивость, а также корректно вести контрольную карту масс (учёт полной массы, осевых нагрузок и «вертикальной нагрузки на шар»). Ниже — подробное практическое руководство для легковых авто, кроссоверов и лёгких коммерческих машин.

Ключевые термины простыми словами

• Снаряжённая масса (kg) — автомобиль «как есть»: с жидкостями, стандартным оборудованием и водителем по норме (у разных производителей по-разному).
• Разрешённая максимальная масса / GVW (kg) — предел, который нельзя превышать: с пассажирами, багажом, навесками.
• GAWR (Front/Rear) — предельные осевые нагрузки (перед/зад). Их можно «добить» раньше, чем общий GVW.
• Макс. динамическая нагрузка на крышу (kg) — сколько можно везти во время движения (обычно 50–100 кг у легковых, 75–150 кг у кроссоверов).
• Макс. статическая нагрузка на крышу (kg) — сколько выдержит крыша на стоянке (актуально для кемпинговых палаток; обычно в 3–4 раза больше динамической).
• Макс. вертикальная нагрузка на шар фаркопа S (kg) — допустимая «опора» прицепа/крепления на шар (типично 50–100 кг; см. паспорт фаркопа и авто).
• Полная масса прицепа / буксируемая масса (kg) — сколько можно тянуть, с тормозами/без.
• D-значение фаркопа (kN) — расчётная величина для связки «авто+прицеп», отражает прочность на тягу/рывки (смотрим в паспорте фаркопа).
• Центровка — расположение груза вдоль (и поперёк) авто/прицепа так, чтобы не перегружать оси и сохранять устойчивость.

Правило №1: всегда ориентируйтесь на минимум из лимитов: кузов/крыша авто, поперечины/рейлинги, сам бокс или крепёж велосипеда. Превышение любого из них делает весь комплект небезопасным.

Как груз на крыше и фаркопе влияет на поведение машины

1) Центр масс и устойчивость

• Крыша: груз поднимает центр масс вверх → выше риск сноса/кренов в «резких» манёврах и переставках, сильнее чувствительность к боковому ветру.
• Фаркоп/кормовая навеска: увеличивает момент вокруг задней оси → разгружает перед (рулевую ось), может ухудшить «остроту» руля, увеличить клевок/дип при торможении и склонность связки к раскачке.

2) Торможение и перегрев тормозов

• Теоретически при одинаковом коэффициенте сцепления предельная тормозная дистанция не зависит от массы (μ·g). На практике же масса повышает тепловую нагрузку на тормоза, а перераспределение по осям из-за фаркопа/центровки меняет эффективность ABS/ESP.
• Прицеп с инерционными тормозами существенно помогает: часть энергии гасится тормозами прицепа.

3) Аэродинамика и расход

• Бокс, велосипеды и поперечины увеличивают Cd и площадь фронтальной проекции → заметный рост расхода/снижение дальности у EV.
• Задние боксы/велокрепы на фаркоп обычно «дешевле» по аэродинамике, чем крыша.

Допуски по нагрузкам: ориентиры и реальность

• Легковые/кроссоверы: динамическая крыша чаще 50–100 кг (включая поперечины и сам бокс).
• LСV/фургоны: крыша до 100–150 кг динамически (зависит от версии кузова).
• Вертикальная нагрузка на шар (S): типично 50–100 кг. У прицепов рекомендованная носова́я нагрузка — 5–10% от полной массы прицепа, но не выше S-предела авто/фаркопа. Оптимум часто ~7%.
• Скорость: соблюдайте ограничения для связки с прицепом и рекомендации производителя бокса/креплений.

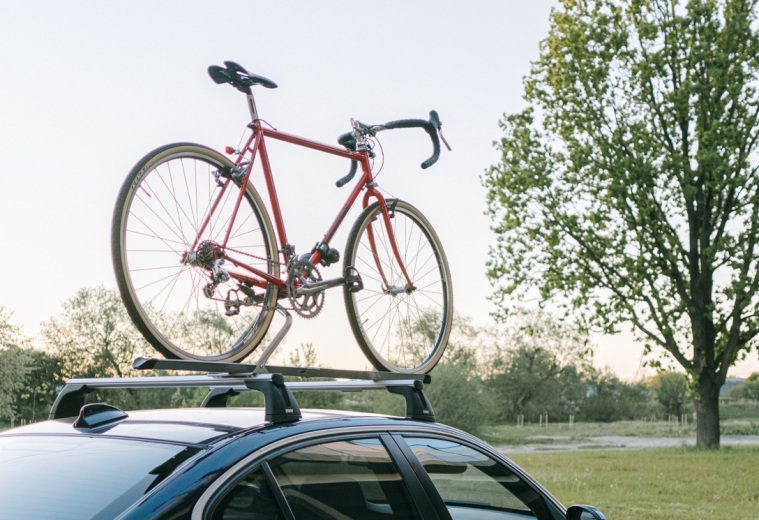

Правильная центровка: крыша

Что и куда класть

• Тяжёлое — вниз и ближе к центру крыши, между поперечинами. Лёгкое — к краям/к крыше бокса.
• Распределяйте равномерно по левой/правой стороне.
• Длинномер (лыжи, сноуборды) — носом назад (если конструкция бокса допускает), чтобы снижать удар встречного потока на кромку.

Фиксация

• В боксе используйте штатные ленты/ремни. Для открытых стоек — ремни с трещотками (EN 12195-2), углы 30–60°.
• Проверяйте усилия креплений через 15–20 км и после первой «лежачей».

Чего избегать

• Перегружать крышу «по ощущениям». Суммируйте: поперечины (5–7 кг) + бокс (12–20 кг) + груз.
• Высокие тяжёлые предметы (воды/канистры) — лучше в багажник.

Правильная центровка: фаркоп и задние платформы

Прицеп

• На статике добивайтесь положительной носовой нагрузки (давление на шар).
• Центруйте массу над осью прицепа или чуть спереди от неё, избегайте «хвост тяжёлый» — это источник рыскания.
• Раскладывайте левый/правый борта симметрично, фиксируйте груз «крест-накрест».

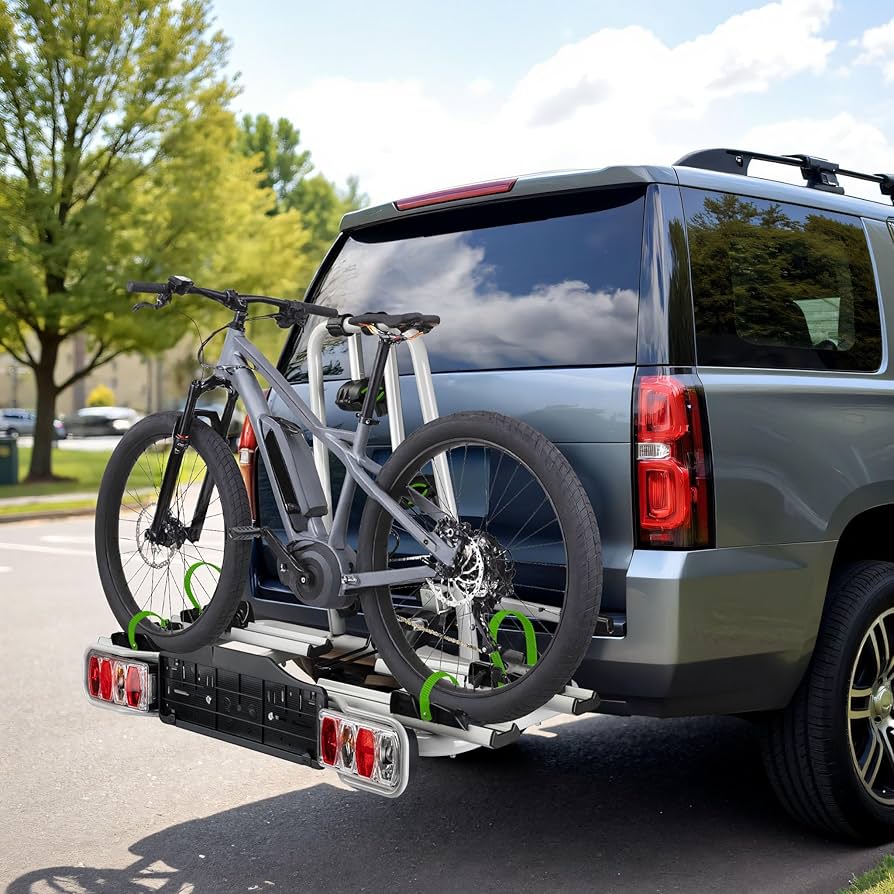

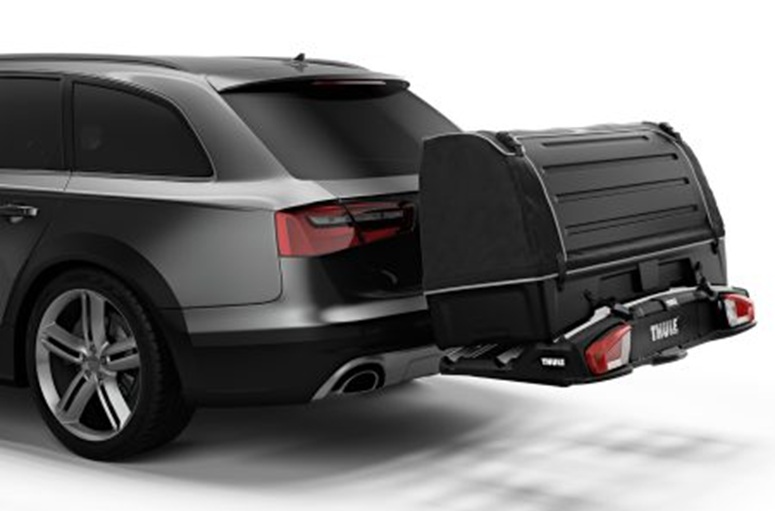

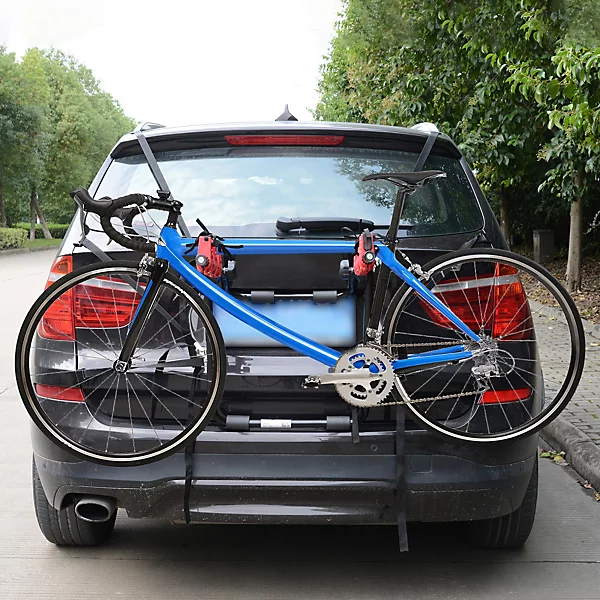

Задние велоплатформы/боксы на фаркоп

• Учитывайте предел S (на шар) и GAWR задней оси! Иногда платформа + 3 е-байка = уже близко к лимиту.
• Чем ближе масса к бамперу, тем меньше момент на ось → выбирайте платформы с минимальным вылетом.

Как измерить носовую нагрузку (S) «кустарно»

1. Поставьте под дышло прицепа напольные весы через деревянный брус и рычаг (например, 3:1).
2. Отметьте плечи, чтобы не портить весы.
3. Измерьте показание и пересчитайте по плечам рычага.
4. Добейтесь рекомендуемых 5–10% массы прицепа, но не выше S-предела.

Контрольная карта масс: как вести и зачем

Цель: до выезда убедиться, что вы не превышаете GVW, GAWR и соблюдаете S-ограничение, а центровка не «убивает» управляемость.

Метод баланса осей (упрощённый)

Пусть L — база (расстояние между осями). Для любого груза w (kg), расположенного на расстоянии x от передней оси по продольной оси кузова:

• Прибавка к передней оси:ΔFfront=w⋅L−xL\Delta F_\text{front}=w\cdot\frac{L-x}{L}
• Прибавка к задней оси:ΔFrear=w⋅xL\Delta F_\text{rear}=w\cdot\frac{x}{L}

Вертикальная высота груза не меняет статические осевые реакции, но увеличивает креновой момент в динамике.

Пример расчёта

Исходные данные (кроссовер):

• База L = 2700 мм.
• Снаряжённая масса = 1500 кг; статический баланс: перед 860 кг, зад 640 кг.
• GVW = 2050 кг; GAWR front = 1100 кг, GAWR rear = 1100 кг.
• Крыша динамически 75 кг (включая обвес).
• S-предел шар = 75 кг.

Погрузка:

• Водитель + пассажир спереди: 2×75 = 150 кг, центр на x = 1100 мм от передней оси.
• Груз в багажнике: 100 кг, центр на x = 2500 мм.
• Бокс на крыше: бокс (15 кг) + вещи (45 кг) = 60 кг, центр по продольной оси на x = 1500 мм.
• Вешаем задний бокс на фаркоп: 35 кг собственного веса + вещи 20 кг = 55 кг (но это не на шар прицепа, а на консоль; считаем как «обвес» на x = 3000 мм).
• Прицеп массой 600 кг с носовой нагрузкой S = 50 кг на шаре (входит в GAWR rear и GVW!).

1) Осевые реакции от людей и груза (без прицепа S):

• 150 кг на x=1100 мм:
  ΔF_front = 150·(2700−1100)/2700 ≈ 89 кг
  ΔF_rear = 150·1100/2700 ≈ 61 кг
• 100 кг в багажнике x=2500 мм:
  ΔF_front ≈ 100·(2700−2500)/2700 ≈ 7 кг
  ΔF_rear ≈ 93 кг
• 60 кг на крыше x=1500 мм:
  ΔF_front ≈ 60·(1200)/2700 ≈ 27 кг
  ΔF_rear ≈ 33 кг
• 55 кг на платформе фаркопа x=3000 мм (за задней осью):
  ΔF_front ≈ 55·(−300)/2700 ≈ −6 кг (немного разгружает перед)
  ΔF_rear ≈ +61 кг

Итого (без S):

• Перед: 860 + 89 + 7 + 27 − 6 = 977 кг
• Зад: 640 + 61 + 93 + 33 + 61 = 888 кг
• Масса авто: 1500 + 150 + 100 + 60 + 55 = 1865 кг (в пределах GVW).

2) Добавляем носовую нагрузку прицепа S = 50 кг (на заднюю ось):

• Перед остаётся 977 кг
• Зад: 888 + 50 = 938 кг
• Полная масса: 1865 + 50 = 1915 кг (GVW в порядке, GAWR в порядке).

Видим, как платформа на фаркопе слегка разгрузила переднюю ось, а S прицепа обратно поджала заднюю. В реальности стоит проверить ещё просадку подвески и клиренс фаркопа под нагрузкой.

Шаблон «контрольной карты масс»

Ниже — базовая таблица учёта. Её удобно вести перед выездом (особенно с прицепом и/или боксом).

Совет: сохраните у себя «базовые» координаты мест посадки/багажника/платформы для вашего авто и используйте таблицу как чек-лист перед поездкой.

Сравнительная таблица: крыша vs фаркоп vs прицеп

Торможение: практические ориентиры

• С прицепом без тормозов тормозной путь заметно растёт (тормозит только авто). Для масс прицепа ближе к лимиту — берите прицеп с тормозами наката.
• Фейдинг тормозов: длинные спуски + перегруз → перегрев. Используйте понижающие передачи/рекуперацию (в гибридах/EV), делайте «охлаждающие» паузы.
• Передняя ось должна оставаться достаточной по нагрузке для «остроты руля» — не перегружайте корму платформами/велосипедами и S.

Фиксация груза: ремни, углы, коэффициент трения

• Используйте ремни с храповиком EN 12195-2, ориентируйтесь на LC (Lashing Capacity) — «допустимое стягивающее усилие». Для крыши — два ремня LC ≥ 400–500 daN на предмет, для прицепа — под груз.
• Углы стяжки: 30–60° к палубе/поперечине → лучшее прижатие.
• Фрикционные коврики (резина) под груз увеличивают μ и снижают требуемое количество ремней.
• После 15–20 км пути дотяните ремни: груз «усаживается».

Топ-ошибки, которые портят поездку

1. Суммируют нагрузки некорректно. Помните: предел крыши включает всё (поперечины, бокс и сам груз).
2. Игнорируют S и GAWR Rear. Платформа + e-байки + тяговая нагрузка прицепа — можно легко упереться в лимит.
3. Негативная носовая нагрузка прицепа. Залог «рыскания». Корректируйте раскладку.
4. Высокие тяжёлые грузы в бокс. Их место — багажник на полу.
5. Неправильная фиксация ремнями. Один ремень «на честном слове» — почти как без него.
6. Нет проверки после старта. Всегда делайте «пит-стоп» через 15–20 км: ремни/болты/замки.

Пошаговый чек-лист перед выездом

• Проверил GVW/GAWR в паспорте; записал лимиты крыши и S.
• Заполнил «контрольную карту масс», проверил осевые реакции.
• Груз на крыше — в пределах лимита, тяжёлое вниз/к центру, ремни затянуты.
• Платформа/прицеп — в пределах S, у прицепа положительная носовая нагрузка 5–10%.
• Свет/номер не закрыты, есть повторители/доп. огни на платформе при необходимости.
• Давление в шинах — верхняя граница для полной загрузки.
• Тормоза/подвеска/подшипники прицепа (если есть) — проверены, ступичные не греются.
• Ремни/замки — повторная протяжка через 15–20 км.

FAQ

В: Сколько реально можно класть на крышу?
О: Столько, сколько меньшее из трёх: лимит крыши авто, лимит поперечин/рейлингов, лимит бокса/крепления. В сумме! У легковых часто это 50–75 кг, у кроссоверов — 75–100 кг динамически.

В: Какую носовую нагрузку S делать на шар прицепа?
О: Обычно 5–10% от полной массы прицепа (часто комфортно ~7%), но никогда не превышайте S-лимиты авто и фаркопа и избегайте отрицательной S.

В: Крыша или фаркоп для велосипедов?
О: Фаркоп-платформа удобнее и аэродинамически «дешевле». На крыше выше центр масс и сильнее расход.

В: Нужен ли прицепу тормоз наката?
О: Если масса прицепа ощутимая — да: он снижает нагрузку на тормоза авто и улучшает устойчивость при экстренном торможении.

В: Как влияет бокс на расход?
О: Зависит от формы и скорости, в среднем ожидайте +7–15% на трассе. Задние боксы на фаркоп — обычно «дешевле».

В: Высота груза на крыше перегружает мосты?
О: На статике — нет (влияет только продольная координата). Но на динамике растёт крен и риск опрокидывания при резких манёврах.

В: Можно вешать платформу и тянуть прицеп одновременно?
О: Только если суммарно не превышаете S и GAWR задней оси, и если конструктивно это разрешено (свет/номер/угол сцепки не нарушены).

В: Как часто протягивать крепления?
О: После первых 15–20 км, затем раз в 200–300 км или при смене погоды/дороги.

В: Как понять, что перегрузил зад?
О: Машина «задрана» спереди, руль «лёгкий», фары светят выше, ABS/ESP чаще вмешивается. Переразложите груз или снизьте S.

В: Как выбрать поперечины?
О: Смотрите на грузоподъёмность, аэропрофиль, совместимость с точками крепления авто. Не берите «с запасом по ширине» — лишний вылет = лишний момент.

Короткие рекомендации по безопасности

• Держите бóльшую дистанцию на трассе: фактическая тормозная стабильность ниже.
• Избегайте резких перестроений с крышей/прицепом.
• Контролируйте скорость ветра: боковые порывы + высокий бокс/велосипеды — неприятная связка.
• Помните о длине/ширине: не сносите стойки/шлагбаумы, проверяйте высоту парковок.
