Как подключить солнечные панели к аккумуляторной станции: схема и примеры

Энергонезависимость — всё более актуальный тренд для владельцев домов, дач и мобильных решений (кемперов, фургонов, палаток). Одним из самых удобных способов обеспечить автономное электропитание является связка солнечных панелей с аккумуляторной станцией. Такое решение не требует сложного монтажа и идеально подходит для временных и мобильных условий эксплуатации.

В этой статье мы разберём, как правильно подключить солнечные панели к аккумуляторной станции, рассмотрим схемы подключения, необходимые параметры и сравним популярные варианты на рынке.

Что такое аккумуляторная станция?

Аккумуляторная станция (портативная электростанция) — это устройство с литиевой батареей, встроенным инвертором, контроллером заряда и разъёмами для подключения потребителей. В отличие от обычного аккумулятора, она «всё-в-одном»: не требует дополнительных компонентов и готова к работе сразу после покупки.

Солнечные панели: выбор и особенности

Солнечные панели, используемые с аккумуляторными станциями, могут быть:

• Портативными складными (от 40 до 200 Вт);
• Жёсткими стационарными (от 100 до 400 Вт).

Основные параметры, на которые следует обратить внимание:

Как подключить солнечные панели к аккумуляторной станции: пошагово

Шаг 1: Уточните характеристики станции

Перед подключением проверьте:

• Поддерживаемое входное напряжение (обычно 12–30 В);
• Максимальный входной ток (например, 10 А);
• Тип входного разъёма (MC4, DC5521, XT60, Anderson и т.д.).

⚠️ Несоблюдение параметров может привести к перегреву контроллера и выходу станции из строя.

Шаг 2: Подберите подходящую солнечную панель

Убедитесь, что:

• Напряжение панели не превышает допустимое для станции;
• Разъёмы совместимы или можно использовать адаптеры;
• Мощность панели соответствует объёму потребления и времени автономной работы.

Шаг 3: Подключите панель

1. Расположите солнечную панель под углом 30–45° к солнцу.
2. Используйте штатный кабель или переходник с MC4 на нужный тип входа станции.
3. Подключите панель к станции — индикатор заряда должен активироваться.

Шаг 4: Контроль и эксплуатация

• Следите за индикатором заряда или используйте приложение (если станция поддерживает Bluetooth/Wi-Fi).
• Не допускайте перегрева или переохлаждения панели и станции.
• По возможности используйте MPPT-контроллер для максимальной эффективности.

Примеры подключения популярных моделей

Станция	Входное напряжение	Подходящая панель	Тип подключения

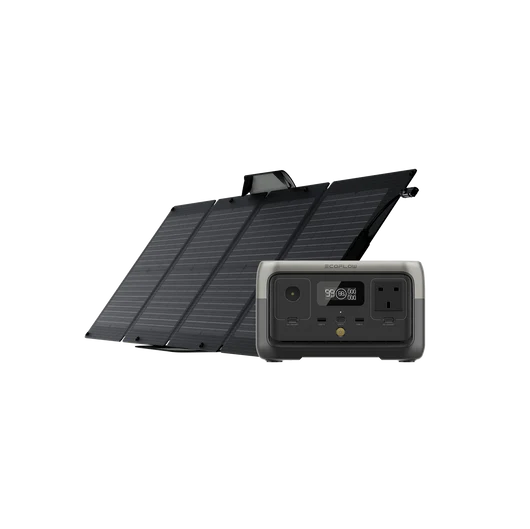

EcoFlow River 2	11–30 В, 8 А	110–160 Вт	XT60
Bluetti EB3A	12–28 В, 8.5 А	120–200 Вт	8 мм DC / PV

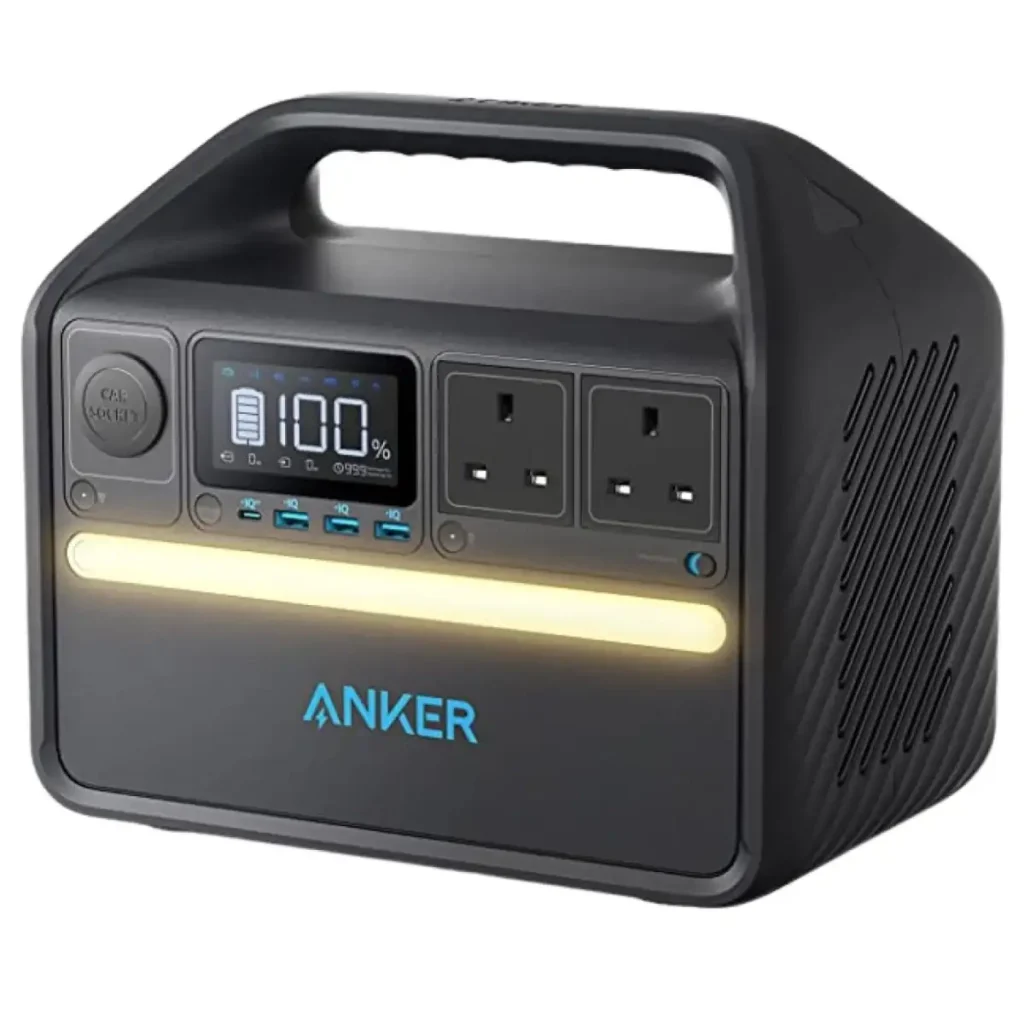

Anker 535 PowerHouse	11–28 В, 10 А	100–200 Вт	DC7909
Allpowers S2000	до 30 В, 18 А	до 400 Вт	MC4 to XT60

Советы по подключению

• Не соединяйте панели последовательно, если это не предусмотрено инструкцией к станции.
• Используйте MPPT-контроллер, если хотите подключать более мощные панели напрямую к АКБ (в обход станции).
• Храните кабели и разъёмы сухими и в чистоте.
• В облачную погоду эффективность зарядки может упасть до 20–30%.

FAQ — Вопросы и ответы

Можно ли использовать автомобильные солнечные панели с аккумуляторной станцией?
Да, если они соответствуют по напряжению и разъёму. Часто требуется адаптер.

Что произойдёт, если панель слишком мощная?
Если панель выдаёт большее напряжение или ток, чем допускает станция, это может привести к перегреву или срабатыванию защиты.

Можно ли заряжать станцию от нескольких панелей?
Да, при условии параллельного подключения и соблюдения допустимого входного тока/напряжения.

Как долго заряжается станция от солнечной панели?
Зависит от мощности панели и ёмкости станции. Например, 100 Вт панель может зарядить 256 Вт⋅ч станцию за 3–5 часов солнечного дня.

Сравнительная таблица: популярные станции и возможности подключения

Подключение солнечных панелей к аккумуляторной станции — это простой способ обеспечить автономное энергоснабжение. Главное — правильно подобрать панель по мощности и напряжению, использовать совместимые разъёмы и следовать рекомендациям производителя. Благодаря портативности и удобству, такие системы идеально подходят как для дачи, так и для путешествий, кемпинга и даже экстренных ситуаций.
