Установка задней камеры — один из самых популярных способов повысить безопасность и комфорт при вождении, особенно при парковке в ограниченных пространствах. Водители всё чаще стремятся интегрировать камеру в штатную магнитолу, чтобы избежать установки дополнительных экранов и сохранить интерьер в оригинальном виде. В этой статье вы узнаете, как правильно подключить заднюю камеру к штатной магнитоле, какие камеры бывают, что потребуется для монтажа, и с какими сложностями можно столкнуться.
Зачем устанавливать заднюю камеру?
- Улучшение обзора: особенно важно для автомобилей с высокой кормой или ограниченной видимостью.
- Безопасность: помогает избежать наезда на препятствия, пешеходов и мелкие объекты.
- Комфорт: облегчает парковку и маневры задним ходом.
- Повышение стоимости авто: при продаже — приятный бонус для покупателя.
Что потребуется для подключения камеры?
- Камера заднего вида — выбирайте по типу крепления, углу обзора и качеству изображения.
- Штатная магнитола с видео-входом (обычно — RCA или CVBS).

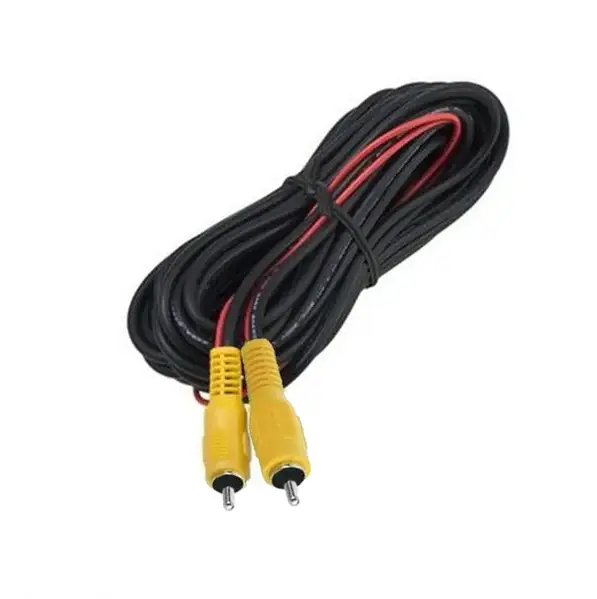

- Видео-кабель (тюльпан) — для передачи сигнала.
- Питание 12 В — берётся с фонаря заднего хода.
- Инструменты — отвёртки, мультиметр, изолента, кабель-канал, клеммы.
Пошаговая инструкция по подключению
1. Проверьте наличие видео-входа на магнитоле
Обычно это разъём RCA (желтый тюльпан), помеченный как “Rear Camera In” или “CAM IN”. В некоторых случаях используется фирменный разъём — тогда может потребоваться переходник.

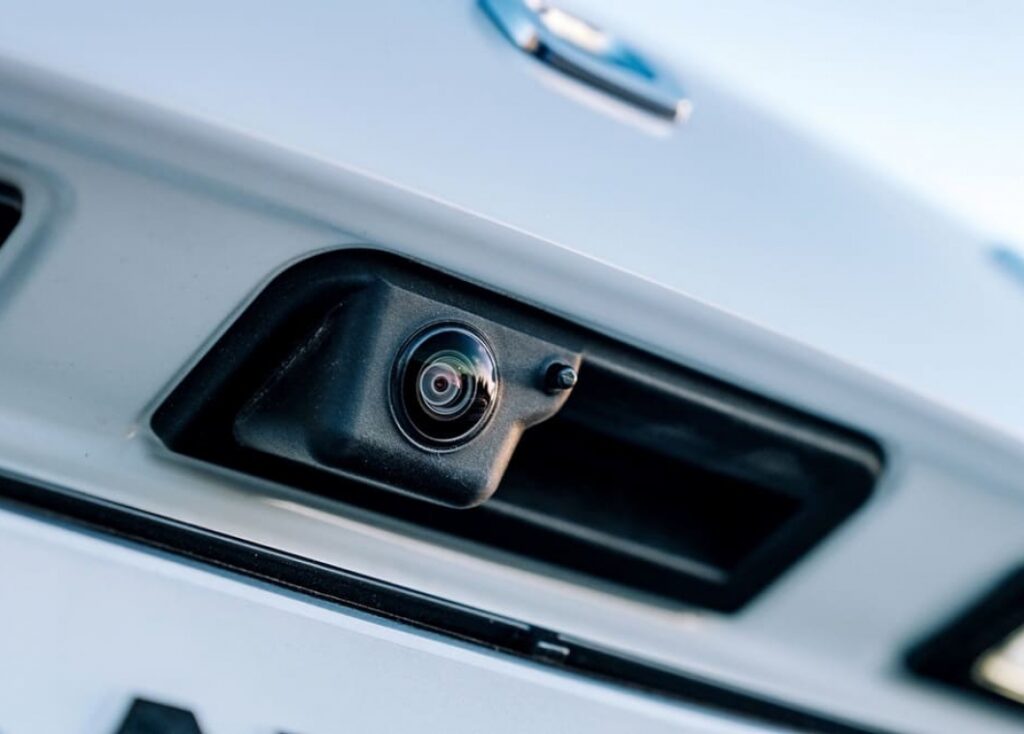

2. Выберите место установки камеры
Наиболее распространённые варианты:
- Встраиваемая в рамку номерного знака
- Врезная в кузов
- Камера в плафон подсветки номера (без сверления)
3. Подключите питание камеры
Питание обычно подаётся от фонаря заднего хода:
- Плюс — к плюсу фонаря (включается только при движении назад)
- Минус — на кузов или общий «-» бортовой сети
4. Протяните видеосигнальный кабель
- От камеры к магнитоле прокладывается видеокабель RCA
- Часто в комплекте с кабелем идёт управляющий провод, который подаёт сигнал «камера активна» на магнитолу
5. Подключите камеру к магнитоле
- Видео — к разъёму “Rear Camera In”
- Управляющий провод (если есть) — к входу “Reverse” (или активирующему проводу на магнитоле)
6. Настройте магнитолу
- Включите заднюю передачу и убедитесь, что изображение появляется на экране
- При необходимости зайдите в настройки магнитолы и активируйте режим камеры
Таблица: сравнение типов задних камер
| Тип камеры | Способ крепления | Угол обзора | Простота установки | Видимость в темноте | Цена (средняя) |
|---|---|---|---|---|---|
| Рамка номерного знака | На рамке | 120–170° | Простая | Средняя | от 1500 ₽ |
| Врезная (в бампер) | Требует сверления | 120–150° | Средняя | Хорошая | от 1000 ₽ |
| В плафоне подсветки номера | Без сверления | 140–170° | Простая | Отличная | от 2000 ₽ |
| С ИК-подсветкой | Любой тип | 140–170° | Средняя | Отличная (ночью) | от 2000 ₽ |
Частые ошибки при подключении
- Подключение к постоянному питанию — камера будет работать всегда, даже без задней передачи.
- Ошибки в распиновке — особенно на брендовых магнитолах (VW, Toyota, Kia).
- Некачественные соединения — могут вызывать помехи или «нет сигнала».
- Плохой контакт “массы” — ведёт к мерцанию или полному отсутствию изображения.
- Использование дешёвых длинных RCA-кабелей — потеря качества сигнала.
Полезные советы
- При прокладке кабелей используйте гофру или тканевый рукав, чтобы избежать перетирания.
- Тестируйте систему до полной сборки, чтобы не пришлось разбирать салон дважды.
- При необходимости можно установить реле задержки, чтобы избежать кратковременных перебоев в сигнале при включении задней передачи.
- Если изображение чёрно-белое или мерцает — проверьте, соответствует ли система видеоформату (PAL/NTSC) магнитолы.
FAQ — Часто задаваемые вопросы
Можно ли подключить камеру без видеовхода на магнитоле?
Нет, без видео-входа камера не будет работать. Возможно решение — установка внешнего дисплея или переход на новую магнитолу.
Работает ли камера только при включении заднего хода?
Да, если питание подаётся от фонаря заднего хода. При желании можно подключить через тумблер для ручного включения.
Нужен ли предохранитель на питание камеры?
Да, желательно установить предохранитель на 1–3 А, чтобы защитить проводку от короткого замыкания.
Как улучшить качество изображения?
Используйте короткие качественные видеокабели, избегайте «скруток», используйте экранированный кабель при необходимости.
Можно ли использовать беспроводную камеру?
Да, существуют камеры с радиопередатчиком. Но они более подвержены помехам и подходят не для всех авто.
Подключение задней камеры к штатной магнитоле — задача, доступная каждому, кто обладает базовыми навыками электрики и немного терпения. Главное — проверить совместимость, грамотно подключить питание и видеосигнал, а также защитить соединения от влаги и повреждений. Итог стоит усилий: удобство парковки, безопасность и уверенность за рулём увеличиваются многократно. Если вы хотите оснастить автомобиль современной функциональностью — камера заднего вида должна быть в приоритете.
