Как сделать водяное отопление с насосом от солнечной батареи

Организация автономного отопления — актуальная задача для дач, загородных домов, теплиц и мобильных построек. Особенно привлекательным вариантом становится система водяного отопления с насосом, питающимся от солнечной батареи. Это решение экологично, экономично и подходит для мест без подключения к центральному электроснабжению.

В этой статье рассмотрим, как правильно спроектировать и реализовать такую систему своими руками: какие компоненты нужны, как выбрать оборудование и чего следует избегать.

Что такое водяное отопление с солнечным насосом?

Это система, где:

• Вода циркулирует по замкнутому контуру (трубы, радиаторы, котёл/теплообменник);
• Циркуляцию обеспечивает циркуляционный насос;
• Насос получает питание от солнечных панелей;
• Источником тепла может быть твердотопливный, газовый или электрический котёл (при наличии источника энергии).

Преимущества такой системы

• ✅ Энергонезависимость — работает даже в местах без сетевого электричества;
• ✅ Экономия — снижает счета за электричество;
• ✅ Экологичность — нулевой углеродный след от солнечной части;
• ✅ Гибкость — можно модернизировать, масштабировать, подключать к гибридным схемам.

Необходимое оборудование

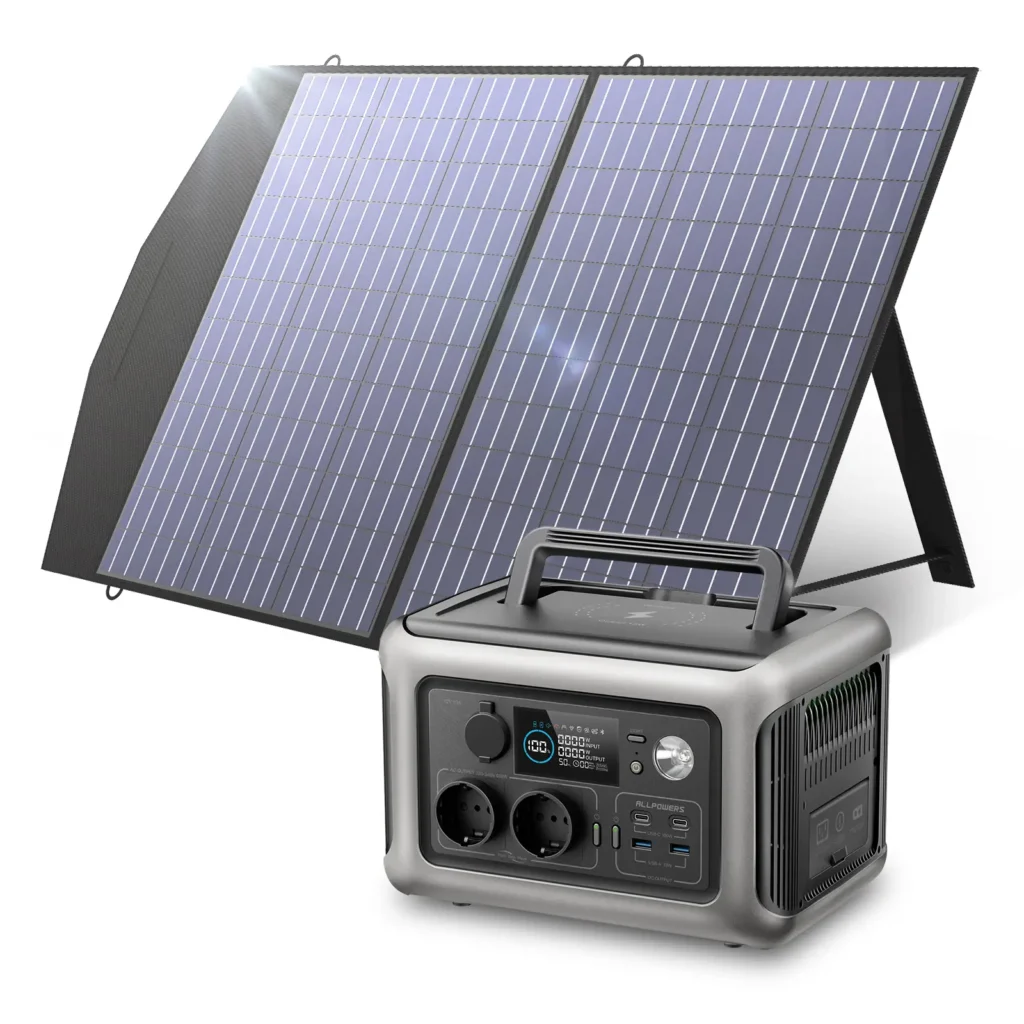

1. Солнечная панель

• Мощность: от 100 Вт для простых систем (лучше — 150–300 Вт).
• Тип: моно- или поликристаллическая.
• Напряжение: 12 В или 24 В в зависимости от насоса.

2. Контроллер заряда

• Регулирует подачу тока к аккумулятору и защищает от переразрядов/перезарядов.
• Тип: PWM (дешевле) или MPPT (эффективнее, дороже).

3. Аккумулятор

• Хранит энергию для ночной работы или пасмурной погоды.
• Рекомендуется: AGM или LiFePO₄, ёмкость — от 50 Ач.

4. Циркуляционный насос

• Подбирается по мощности и типу (низковольтный на 12/24 В).

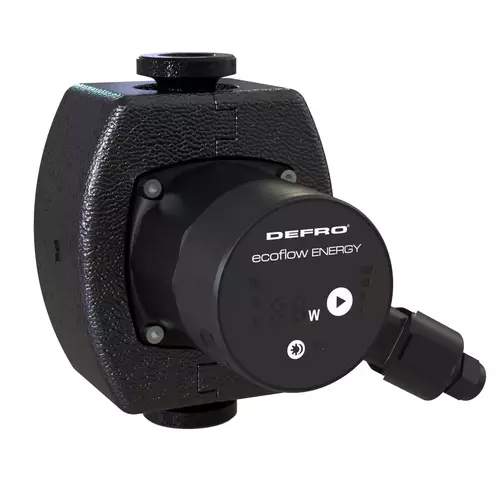

• Примеры: насосы ECOFLOW, Wilo Star-Z Nova Solar, Laing D5.

5. Инвертор (если насос работает от 220 В)

• Преобразует 12 В постоянного тока в 220 В переменного.
• Но лучше использовать насосы сразу на 12 В для минимальных потерь.

6. Остальная система отопления

• Радиаторы, трубы, расширительный бак, котёл или теплоаккумулятор.

Пример схемы подключения

Солнечная панель → Контроллер заряда → Аккумулятор → Насос (через предохранитель)
                                  ↓
                     Вода циркулирует через котёл и радиаторы

Советы по монтажу

1. Установите панель на южную сторону с наклоном 30–45°, избегайте затенения.
2. Используйте качественные соединения и кабели — потери тока критичны в солнечных системах.
3. Установите насос в нижней точке системы, чтобы облегчить старт циркуляции.
4. Добавьте аварийную защиту и байпас, чтобы система продолжала работать даже при сбоях.
5. Контролируйте давление — установите расширительный бак и группу безопасности.
6. Рассчитайте запас аккумулятора минимум на 8–12 часов непрерывной работы.

Сравнительная таблица: типы насосов для солнечного отопления

Частые ошибки и как их избежать

• ❌ Использование бытового насоса на 220 В без стабилизации — риск выхода из строя.
• ❌ Недостаточная мощность солнечной панели — система не запустится в пасмурный день.
• ❌ Отсутствие аккумулятора — насос не будет работать ночью и при облачности.
• ❌ Неправильное гидравлическое сопротивление — насос перегружается.

FAQ

Можно ли использовать солнечную панель без аккумулятора?
Теоретически — да, но только при ярком солнце. Надёжнее использовать аккумуляторную связку.

Сколько ватт потребляет циркуляционный насос?
Обычно 10–50 Вт. Энергоэффективные модели на 12 В могут работать сутками от АКБ 50 Ач.

Нужен ли инвертор для насоса?
Только если насос работает от 220 В. Лучше выбирать низковольтные модели на 12/24 В.

Можно ли использовать такую систему для отопления теплицы?
Да, особенно удобно в автономных парниках с солнечным обогревом.

Какая температура воды допустима для насосов на 12 В?
Обычно до 60–70 °C. Для более высоких температур нужно подбирать термостойкие модели.
