Переход на светодиодный салонный свет: токи, CAN, ошибки

LED-свет в салоне даёт более яркое и «чистое» освещение при меньшем энергопотреблении, но вместе с плюсом приходят нюансы: полярность, ШИМ-диммирование, паразитные токи, «холодная/горячая» проверка ламп, а в некоторых авто — контроль перегоревших ламп через BCM и обмен по CAN. Чтобы не получить мерцание, «послесвечение» и ошибки на панели, важно правильно подобрать лампы (или модули) с драйвером постоянного тока, анти-ошибкой и учесть схему включения именно в вашем автомобиле. Ниже — системный гид: от электрической теории до практических решений, сравнительная таблица вариантов, формулы и FAQ.

Что именно меняется при переходе на LED

В салоне чаще всего стоят лампы накаливания форм-факторов W5W/T10, C5W/C10W (festoon 31/36/39/41 мм), а также миниатюрные T4.2/T5 в кнопках и плафонах. Их заменяют:

• «Лампочки-заменители» (LED в том же цоколе);
• LED-панели/модули под плафон (со шлейфом/адаптером);
• OEM-плафоны с заводской светодиодной сборкой.

Главные отличия LED от накала:

• Сильно меньший ток при том же световом потоке (в 5–10 раз ниже).
• Полярность (диод проводит в одном направлении).
• Чувствительность к перепадам напряжения и низким частотам ШИМ.
• Высокая эффективность + меньший нагрев оптики (но драйвер может греться).

Электрика простыми словами: токи, резисторы, драйвер

Токи и мощность

Для лампы накаливания мощность PP ≈ 5–10 Вт. При бортовом напряжении 13,5 В ток:

• 5 Вт → I=P/U≈5/13,5≈0,37 I = P/U ≈ 5/13{,}5 ≈ 0{,}37 А
• 10 Вт → I≈0,74 I ≈ 0{,}74 А

LED-замена зачастую 0,8–2,0 Вт:

• 1 Вт → I≈1/13,5≈0,074 I ≈ 1/13{,}5 ≈ 0{,}074 А (74 мА)

Именно из-за этой разницы блок комфорта (BCM) может «подозревать» перегоревшую лампу.

Драйвер vs «голые светодиоды»

Хорошая лампа содержит драйвер постоянного тока (стабилизатор), который:

• гасит пульсации,
• выдерживает 9–16 В,
• корректно отрабатывает ШИМ-диммирование «плавного гашения» салонного света.

Дешёвые изделия часто ограничиваются резистором: при ШИМ и скачках напряжения они мерцают, перегреваются и быстрее деградируют.

Откуда берутся ошибки и «чудеса» (CAN, BCM, «холодная/горячая» проверка)

BCM и CAN — что к чему

CAN — это шина обмена данных между блоками. Сама лампа в салоне не «сидит в CAN». Её включает BCM транзисторными ключами, а сообщения об ошибках (если такие предусмотрены) BCM передаёт по CAN на приборку.

Как проверяют лампы

• Холодная проверка (cold check) — короткие импульсы малой скважности на «выключенной» линии для диагностики обрыва. Накал их «не замечает», а LED может слабо вспыхивать/тлеть.
• Горячая проверка (hot check) — измерение тока в процессе работы. Если ток слишком мал (LED вместо накала), возможна индикация ошибки.

Типовые эффекты при переходе на LED

• Слабое послесвечение при закрытых дверях (утечки/импульсы cold check).
• Мерцание при плавном гашении (низкая частота ШИМ от BCM + простой LED).
• Ошибка «лампа перегорела» на приборке (если салонные линии мониторятся).
• Радиопомехи (дешёвый драйвер «шумит» и забивает радио/DAB).

Практические решения проблем

1) «Гостбэк»/послесвечение

Причина: утечка микро-тока через транзисторы BCM или диагностические импульсы.
Решения (по возрастанию «жёсткости»):

1. Качественные LED с анти-cold-check (встроенный «балласт»/RC-цепочка) — чаще всего хватает.
2. Параллельный «блит-резистор»: 2,2–6,8 кОм (0,25–0,5 Вт). Он «съедает» микроток и гасит тление.
   • Ток утечки при 13,5 В и 3,3 кОм: I≈13,5/3300≈4,1I ≈ 13{,}5/3300 ≈ 4{,}1 мА, мощность ≈ 0,055 Вт.
   • Важно: если линия постоянно «на плюсе», такой резистор создаёт небольшой постоянный расход (≈0,1 А·ч/сутки). Обычно некритично, но учитывайте при редких поездках.
3. RC-снаббер (резистор + конденсатор 10–100 мкФ, 25 В) параллельно LED — сглаживает импульсы, иногда полностью решает мерцание.

2) Ошибки «лампа перегорела»

Причина: слишком малый ток LED относительно накала.
Варианты:

• «CANBUS LED» (лампы с внутренним резистивным/электронным эмулятором нагрузки). Рабочее решение для большинства.
• Внешний резистор-нагрузка параллельно лампе:
  • Под «аналог» 5 Вт: R=U2/P≈13,52/5≈36–39R = U^2/P ≈ 13{,}5^2/5 ≈ 36–39 Ом.
  • Рассеиваемая мощность — те же ≈5 Вт, берите 10–25 Вт резистор с установкой на металл (он горячий!).
  • Минусы: тепло в плафоне/обшивке, бессмысленно «жечь» ватт-часы ради тишины блока.
• Кодирование/выключение контроля через диагностический софт (если поддерживается BCM). Самый «чистый» вариант, но нужен доступ и понимание.

3) Мерцание при плавном гашении

• Выбирайте LED с заявленной поддержкой PWM/Dim и драйвером постоянного тока.
• Если уже стоит LED — помогает небольшой конденсатор (47–100 мкФ параллельно), либо замена на лампу с лучшим драйвером.
• У части авто частота ШИМ очень низкая (200–300 Гц) — «умные» LED повышают частоту или фильтруют пульсации.

4) Радиопомехи/шум

• Берите продукты с EMI-фильтрацией (часто заявлено как «EMC compliant»).
• Избегайте ноунейм-плат с «свистящими» дросселями, особенно в плафонах у антенн/усилителей.
• Если уже «шумит», добавьте ферритовое кольцо на проводку плафона или LC-фильтр.

Как подобрать LED для салона: пошаговый алгоритм

1. Определите цоколь и длину: W5W/T10, festoon 31/36/39/41 мм, Т4.2/Т5 и т. п.
2. Выберите цветовую температуру:
   • 3500–4300 K — тёплый/комфортный, «премиум-салон»;
   • 5000–5700 K — нейтрально-белый (самый универсальный);
   • 6000–6500 K — холодный «ледяной» (ярко, но «синит»).
     Желательно CRI ≥ 80 для адекватной цветопередачи.
3. Яркость ≠ ватт. Смотрите люмены и оптику (линза/угол). Для плафона карты достаточно 50–120 лм, для багажника — 150–300 лм.
4. Драйвер: ищите constant current / anti-flicker / CANBUS в описании.
5. Тепло: не ставьте «супермощные» платы в закрытые маленькие рассеиватели — перегрев убивает диоды и пластик.
6. Совместимость с авто: узнайте, есть ли у вашей модели контроль ламп в салоне и ШИМ-диммирование.
7. EMC: если у вас DAB/усилитель антенны рядом, берите LED с заявленной электромагнитной совместимостью.
8. Тест: перед окончательной сборкой дайте новому комплекту 15–20 минут поработать — проверка нагрева/мерцания/послесвечения.

Примеры расчётов нагрузочных резисторов (если без них не обойтись)

Важно: это компромисс. Резисторы греются, и в салоне их ставят только на металл или вне плафона.

• Заменили C5W 10 Вт на LED 1,5 Вт, а BCM ругается. Нужно «добрать» ~8,5 Вт.
  R=U2P=13,528,5≈21,4 ΩR = \frac{U^2}{P} = \frac{13{,}5^2}{8{,}5} ≈ 21{,}4 \ \Omega
  Ближайший номинал — 22 Ом. Рассеиваемая мощность ≈ 8,3 Вт, берём резистор 25 Вт и крепим на металл.
• Заменили W5W 5 Вт на LED 0,8 Вт, ошибка. «Добрать» ~4,2 Вт.
  R≈13,524,2≈43,4 ΩR ≈ \frac{13{,}5^2}{4{,}2} ≈ 43{,}4 \ \Omega → 47 Ом, мощность ≈ 3,9 Вт → резистор 10–15 Вт.

Если задача не в «обмане» BCM, а лишь в подавлении послесвечения, используйте большие сопротивления (2,2–6,8 кОм, 0,25–0,5 Вт), их нагрев и расход минимальны.

Особые зоны салона: нюансы монтажа

• Плафоны в крыше — рядом с шторкой/эйрбэгом: не перекидывайте проводку и не жгутуйте так, чтобы мешать раскрытию подушки.
• Козырёк/зеркало — маленькие ниши, тепло накапливается быстрее: используйте умеренные по мощности LED.
• Бардачок/багажник — там оправдан модуль/панель с рассеянной оптикой. Следите за полярностью.

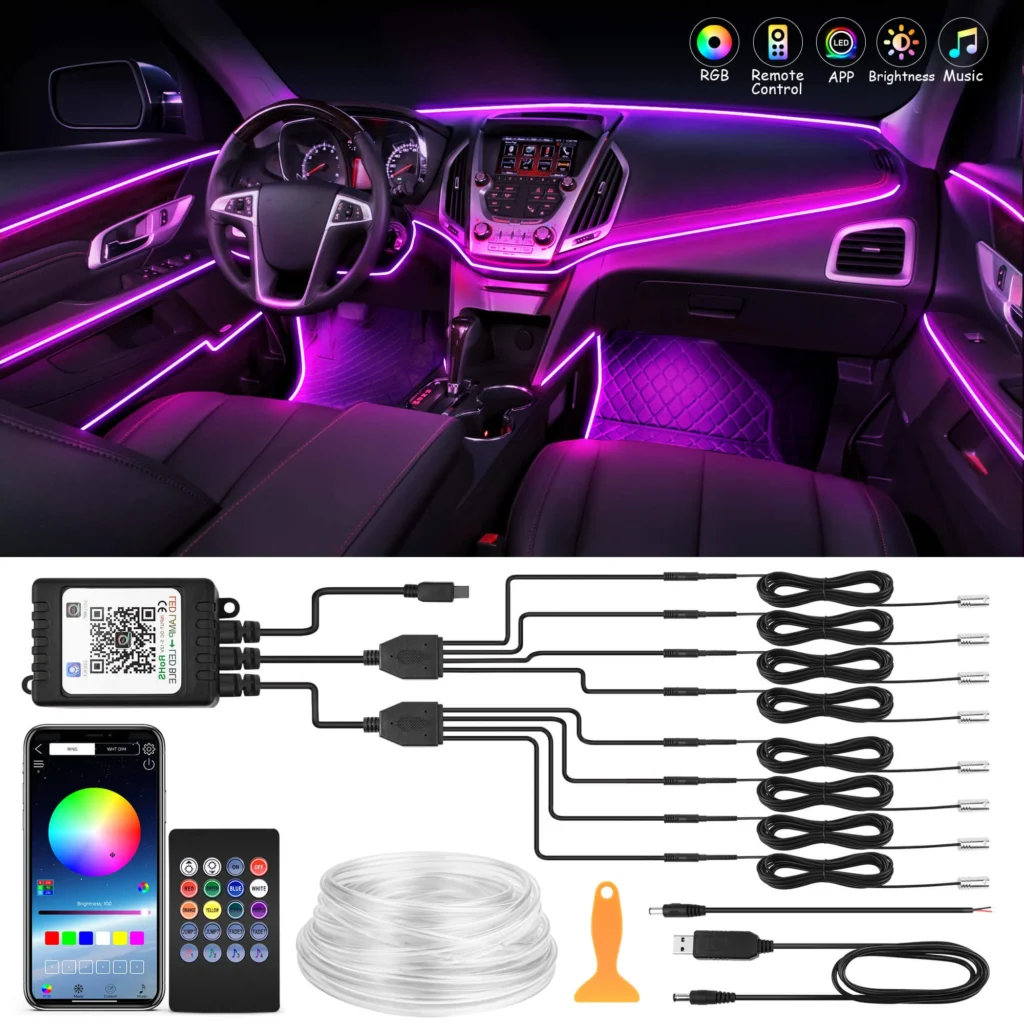

• Ноги/ambient — отдельные линии со своим ШИМ. Ставьте LED-ленты с резервом по напряжению и нормальным профилем/крепежом, обязательно предохранитель.

Типовые схемы включения (почему важны для диагностики)

• Высокобоковое включение (плюс ключуется, минус постоянный) vs низкобоковое (минус ключуется, плюс постоянный). Определяет где поставить резистор/RC.
• Комбинированное диммирование: BCM модулирует линию ШИМ, а в «выкл» шлёт импульсы cold check → кандидат на «тление» LED.
• В ряде моделей (VAG, BMW, Volvo, и т. п.) контроль ламп салона может быть отключаем/ослабляем кодированием → самый чистый путь.

Сравнительная таблица решений

Частые ошибки при установке

• Путаница полярности (LED «не горит» → переверните/поменяйте местами).
• Перегрев: «супермощные» платы в маленьком плафоне плавят пластик.
• Короткое замыкание при извлечении пружинных фестунов — отключайте клемму/предохранитель.
• Неправильная длина festoon (31 vs 36 vs 39 vs 41 мм) — вызывает плохой контакт/искрение.
• Забыли про эйрбэг шторки — не прокладывайте жгут поверх модуля подушки.
• Покупка «безымянного» LED — потом ловите помехи и мерцание.

Мини-чек-лист перед покупкой комплекта

1. Список цоколей и длин по местам (карта, центральный, багажник, бардачок, козырьки, ноги).
2. Выбранная температура (K) и желаемая яркость (лм).
3. LED с constant current, anti-flicker/PWM, CANBUS/anti-error, EMC.
4. План «Б»: RC или резистор-нагрузка при необходимости.
5. Тест 15–20 минут с закрытыми дверями (проверка тления/мерцания/помех).
6. При наличии кодирования — проверить опции для вашей модели (выключение контроля, увеличение частоты ШИМ и т. п.).

FAQ

Нужно ли в салоне «CANBUS-лампы»?
Строго говоря, «CANBUS» — маркетинговый термин. Нужны лампы с анти-ошибкой там, где BCM контролирует ток даже в салоне. Если контроль отсутствует — хватит обычных anti-flicker.

Почему LED чуть светится при выключенном свете?
Это cold-check или утечки через ключи BCM. Решение — качественные лампы с анти-cold-check, параллельный резистор 2,2–6,8 кОм или RC-цепочка.

Опасно ли ставить нагрузочные резисторы?
Опасность — тепло. 5–10 Вт рассеиваются всерьёз. Ставьте только на металл, вне плафона, с крепежом. Если можно — лучше кодировать контроль.

Почему мерцает при «плавном гашении»?
Низкая частота ШИМ и простой LED без драйвера. Помогает замена на constant-current лампы или конденсатор параллельно.

Можно ли смешивать тёплый и холодный свет?
Да, но следите за гармонией: тёплый в зоне глаз/кожи (карта/козырёк), нейтральный в багажнике и ногах.

Сколько люмен нужно в багажник?
Обычно 150–300 лм достаточно. Если мало — подумайте о панели/модуле вместо «точечной» лампы.

Будет ли LED экономить аккумулятор?
Да, потребление ниже в 5–10 раз. Но если вы добавите резисторы-нагрузки, экономия исчезает на этой линии.

Повредит ли LED керамике/плёнке на лобовом?
Речь о салоне, так что нет. Но при работе с плафонами осторожнее с облицовками и датчиками.

Можно ли ставить ленты в ноги «от прикуривателя»?
Можно, но обязательно предохранитель, аккуратная проводка и крепёж. Лучше брать питание от линии подсветки ног, если она предусмотрена.

Как понять, есть ли контроль ламп в салоне?
По поведению: послесвечение, ошибки, мерцание на «выкл». Или по документации/форумам вашей модели. Часто у VAG/BMW/Volvo — есть, у простых конфигураций — нет.

Выводы и стратегия

• Начинайте с качественных LED с драйвером и пометками anti-flicker/anti-error/EMC.
• Если останутся эффекты — RC-цепочка для борьбы с тлением.
• Нагрузочный резистор — только при жёсткой необходимости и с правильным монтажом.
• Лучшее, но не всегда доступное решение — OEM LED-плафоны или кодирование контроля в BCM.
• Думайте об оптике и тепле, а не только о люменах: ярко ≠ лучше, главное — равномерность и комфорт глазам.

Сравнительная таблица цоколей и ориентировочной яркости

Значения ориентировочные; реальная оптика плафона сильно влияет на ощущаемую яркость.
