Подрамники и сайлентблоки: как понять износ без подъёмника, чем лечить «рыскание»

Подрамник (субфрейм) — силовой «носитель» подвески, рычагов и рулевого механизма. Сайлентблоки — резинометаллические шарниры, которые соединяют рычаги и подрамники с кузовом, глотая вибрации и позволяя деталям смещаться в строго заданных пределах.
Когда подрамник «уехал» относительно кузова или сайлентблоки потеряли жёсткость/порваны, машина начинает «рыскать»: вы ловите траекторию, авто реагирует с запозданием, его уводит колеёй и боковым ветром. Хорошая новость: даже без подъёмника можно многое проверить и предварительно понять масштаб проблемы. Ниже — понятные тесты, признаки, пошаговый план лечения «рыскания», а также сравнение решений.

Коротко: как понять, что проблема в подрамнике/сайлентблоках

• Рыскание на прямой при 80–120 км/ч, особенно по колее; приходится подруливать.
• Плавающий кастор: на разгоне машина «уходит» в одну сторону, на сбросе — в другую.
• Тормозной увод без явных проблем с суппортом.
• Глухие стуки/хлюпанье на «лежачих» и поперечных неровностях.
• Пилообразный износ протектора (чаще по внутренней кромке) и «перья».
• Руль не возвращается одинаково после правого/левого поворота, «ноль» расплывчатый.

Что такое подрамник и сайлентблоки (очень кратко)

• Подрамник: болтами крепится к кузову/лонжеронам, на нём держатся рычаги подвески, иногда рулевая рейка и стабилизатор поперечной устойчивости. Бывает передний и задний.

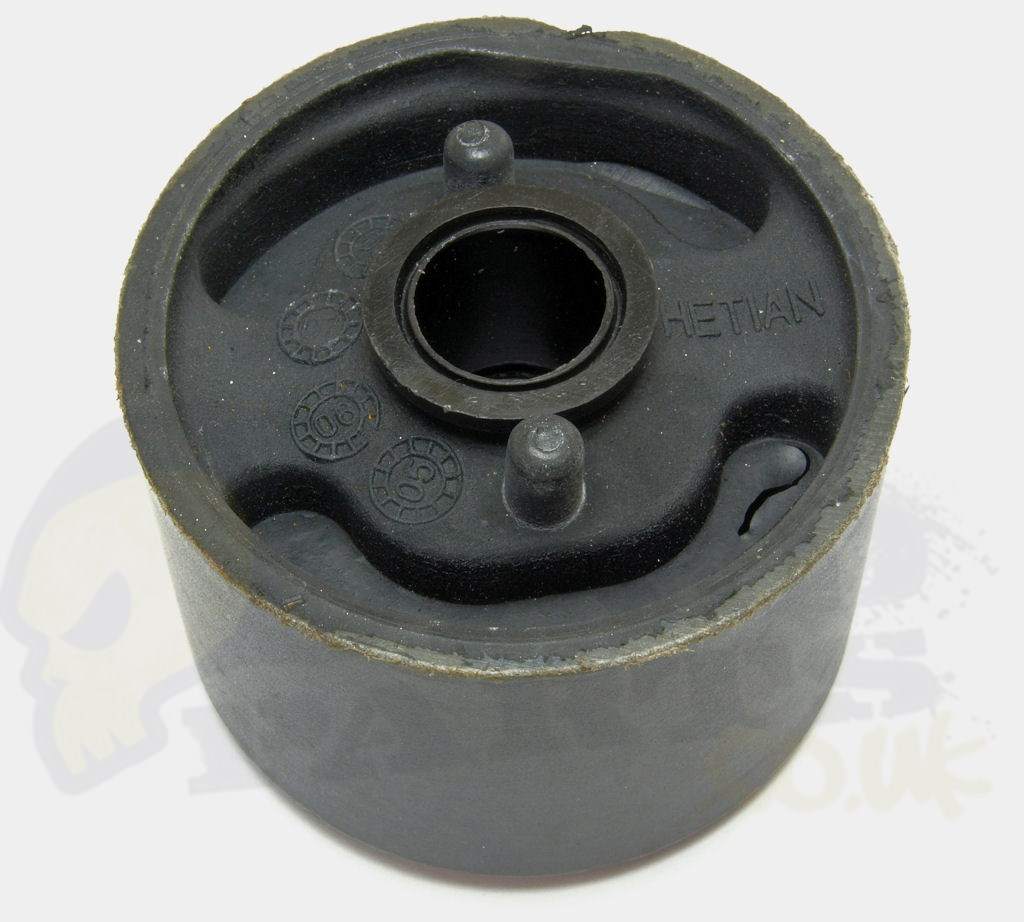

• Сайлентблок: «сэндвич» из металла и резины/эластомера (иногда гидронаполненный), задаёт упругость по осям, гасит шумы/вибрации (NVH) и контролирует кинематику колёс.
• Износ меняет геометрию под нагрузкой: схождение/кастор «гуляют», появляется «комплайенс-стир» — авто само подруливает при торможении/разгоне и на неровностях.

Почему «рыскает» и как это связано с безопасностью

Рыскание — это потеря предсказуемости: запас по манёвру и по экстренному торможению уменьшается, растёт риск сноса на переставке. Причины обычно комбинированные:

• Подрамник смещён (после удара бордюра/снятия-установки без центровки).
• Сайлентблоки рычагов (особенно задние «гидры» переднего нижнего рычага) размягчились/порваны.
• Сайлентблоки подрамника «просели», изменился thrust angle задней оси.
• Амортизаторы уставшие — кузов «плывёт».
• Рулевая рейка/тяги/шаровые с люфтами.
• Шины/диски: пилообразный износ, разное давление, сильный отрицательный вылет, нештатная ширина — усиливают «tramlining» (ловлю колеи).

Диагностика без подъёмника: пошаговые тесты

Все проверки выполняйте на ровной площадке, с включенным «P/ручником», соблюдая безопасность. Фонарик, мел (или маркер), рулетка и помощник — ваши лучшие инструменты.

1) Визуальный осмотр через арки и снизу «с колен»

• Посветите на передние нижние рычаги: трещины резины, выдавливание, смещение внутренней втулки — верные признаки.
• Сайлентблоки подрамника (если видны): ищите трещины/вздутия, следы пробоев металлом о металл.
• Проверьте опоры стойки (верхние опоры) на «торчащую» резину и микротрещины.
• На задней оси (многорычажка/балка) оцените состояние крупных сайлентов балки/продольных рычагов.

2) «Качка кузова»

• Надавите всей массой на крыло (впереди и сзади) и резко отпустите. Машина должна загасить колебания за 1–1,5 цикла. Долгое «плавание» — к амортизаторам.
• Во время качки прислушайтесь к хлюпанью/скрипам — часто «голос» уставших сайлентов/опор.

3) «Стоп/газ» на месте (двигатель запущен)

• Нажмите тормоз, включите «D» (AT) или 1-ю (MT, сцепление зажато), слегка добавьте газ и отпустите. Следите, как силовой агрегат и подрамник «играют». Резкий рывок — признак уставших опор/сайлентов, особенно задних сайлентов передних рычагов.
• Слышны глухие удары — проверьте затяжку болтов подрамника/состояние сайлентов подрамника.

4) «Руль-стоп»

• На месте поверните руль до упора вправо/влево и отпустите: возврат должен быть симметричным. Если в одну сторону «лень» — ищите кастор/сайлентблоки и свод/увод.

5) Контрольный пробег 3–5 км с тремя манёврами

• Прямолинейность 90–110 км/ч: зафиксируйте, насколько часто и сильно приходится подруливать; отмечайте зависимость от колеи/ветра.
• Переставка 60–80 км/ч (плавная «змейка»): послушайте подвеску, оцените задержку реакции.
• Разгон/сброс 40–70 км/ч на ровном: если на газу уводит вправо, на сбросе — влево (или наоборот), это комплайенс-стир от сайлентов/подрамника.

6) Быстрый контроль схождения «по шнуру»

• Наклейте малярный скотч на протектор по центру переднего и заднего колеса (с каждой стороны), поставьте на дорогу тонкий шнур вдоль борта на высоте осей.
• Измерьте рулеткой расстояние от шнура до меток спереди и сзади колеса. Большая разница спереди/сзади — признак уехавшего схождения/угла тяги. Это не точная регулировка, но хороший скрининг.

7) «Отпечаток на асфальте»

• На ровном асфальте увлажните (бутылкой воды) небольшую полосу и прокатите колесами по прямой. Сразу посмотрите пятно контакта: если край «съедает» или видны «перья», проблема в углах/жёсткости сайлентов.

Проверка давления и колёс

• Убедитесь, что давление соответствует нагрузке (смотрите табличку на стойке двери). Разница в 0,2–0,3 бар между сторонами уже чувствуется.
• Исключите смешение: разные модели/износ шин по осям, нештатная ширина/вылет — усилители «tramlining».

Когда без сервиса не обойтись

• Видимый разрыв сайлентблока, стук «металл о металл», явный сдвиг подрамника.
• Машину уводит при торможении (исключили суппорты/шины).
• После мелкой ямы/удара руль заметно криво.
• Любые работы, где потребуется ослабление/снятие подрамника: тут обязательно четырёхколёсный сход-развал и, нередко, центровка подрамника.

Чем лечить «рыскание»: приоритетный план работ

Шаг 1 — резина и давление (быстрое и дешёвое)

• Выровняйте давление под нагрузку.
• Перекиньте колёса крестом (если рисунок допускает) или поменяйте оси, чтобы проверить влияние пилообразного износа.
• Если стоят широкие/сильный отрицательный вылет — по возможности вернитесь к штатным параметрам: уменьшится «ловля» колеи.

Шаг 2 — полный сход-развал (4-х колёсный)

• Цели для повседневной езды:
  • Схождение передней оси — слегка плюс (стабильность по прямой).
  • Кастор — максимально в «зелёной» зоне и симметрично слева/справа.
  • Угол тяги (thrust angle) задней оси — как можно ближе к 0°.
• Если регулировка «не берёт» — вероятно, подрамник смещён или сайлентблоки «гуляют».

Шаг 3 — центровка подрамника

• Ослабляют болты крепления подрамника, используют центровочные штифты/кондуктор в технологические отверстия, совмещают с кузовом, затягивают по моментам.
• Часто помогает установка центрирующих втулок/«collars»: они убирают люфт между болтом и отверстием, стабилизируя положение подрамника.

Шаг 4 — замена сайлентблоков (адресно)

• Передний нижний рычаг, задний сайлентблок (часто гидро) — главный виновник «комплайенс-стира».
• Сайлентблоки подрамника (перед/зад) — влияют на thrust angle и «качку» базы.
• Опоры стойки/подшипники опор — улучшают «ноль» руля и возврат.
• Рекомендация: ставьте качественную резину/гидро (ОЕМ или проверенные бренды).
  • Полиуретан — точнее держит геометрию и живёт дольше, но добавит NVH (жёсткость/шумы). Для повседневной езды выбирают мягкие составы или только «ключевые» сайленты.

Важно: все резинометаллические шарниры затягиваются на нагруженной подвеске (на «рабочей высоте»), иначе резина окажется преднапряжена и быстро порвётся.

Шаг 5 — рулевое и амортизаторы

• Наконечники/внутренние тяги — исключить люфты.
• Амортизаторы — если «долбит»/плавает, замена творит чудеса со стабильностью.
• Стабилизатор/стойки — люфт усиливает реакции от колеи.

Шаг 6 — фиксация результата

• Повторный сход-развал.
• Тест-драйв: прямая/змейка/разгон-сброс.
• По необходимости — мелкая корректировка схождения (±2–3 минуты дуги) под ваш стиль езды/резину.

Тонкости установки и безопасности

• Используйте новые болты там, где они одноразовые (растяжимые).
• Затягивайте по моментам из мануала.
• После снятия/смещения подрамника у автомобилей с ассистентами (ADAS) может потребоваться калибровка радаров/камер и обязательный сход-развал.
• Сайлентблоки с ориентацией по меткам/стрелкам ставьте строго по меткам — от этого зависит кинематика.

Частые причины «рыскания» помимо сайлентов (не забудьте проверить)

• Разное давление/модель шин по сторонам, «зубья» на протекторе.
• Диски/шпильки/проставки: изменённый вылет и ширина.
• Тормозной суппорт подклинивает — «увод» при торможении.
• Задняя ось: уехал thrust angle из-за сайлентов балки/многорычажки.
• Колёсные подшипники: люфт/биение.
• Повреждённый кузов после ДТП.

Сравнительная таблица решений

Оценки условные и нужны для выбора стратегии: стабильность курса — насколько снижается «рыскание» и «комплайенс-стир», NVH — влияние на шум/жёсткость.

Практический алгоритм: как действовать владельцу

1. Шины и давление → выровнять, по возможности проверить на других колёсах.
2. Сход-развал 4-х колёс → кастор в «зелёной» зоне и симметрия.
3. Центровка подрамника → втулки/штифты, повторная затяжка по моментам.
4. Осмотр/замена ключевых сайлентов → задние передних рычагов, сайленты подрамника.
5. Рейка/тяги/шаровые → убрать люфты.
6. Амортизаторы и опоры → вернуть демпфирование и «ноль».
7. Финальный сход-развал и короткий чек-драйв; при необходимости — тонкая коррекция схождения.

Типичные ошибки при ремонте

• Затяжка сайлентов на вывешенной подвеске (резина рвётся преждевременно).
• Игнорирование центрирования подрамника после ослабления/снятия.
• Замена только одной стороны (асимметрия → рыксание остаётся).
• Отказ от повторного сход-развала после любых работ с подрамником/рычагами.
• Установка жёсткого полиуретана «во все узлы» на гражданской машине → лишний NVH, утомляемость в поездке.

Частые вопросы (FAQ)

1. Можно ли узнать состояние сайлентов без домкрата?
Да: визуальный осмотр через арки, тесты «качки», «стоп/газ», короткий пробег с манёврами дадут первичную картину.

2. Почему сильнее «рыскает» на колее?
Колея создаёт боковые усилия на колёса. Если сайлентблоки/подрамник податливы, схождение/кастор меняются — машина сама подруливает («комплайенс-стир»).

3. Поможет ли только сход-развал?
Если причина в смещении подрамника/мёртвых сайлентах — эффект будет неполным и кратковременным. Геометрию «уведёт» снова под нагрузкой.

4. Что выбрать: полиуретан или оригинальную резину?
Для повседневной езды — чаще ОЕМ-резина/гидро: комфортнее и достаточно стабильно. Полиуретан — если важна максимальная точность курсовой, вы готовы мириться с NVH.

5. Нужно ли калибровать ADAS после работ с подрамником?
После демонтажа/смещения подрамника и сход-развала у машин с радарами/камерами калибровка может потребоваться — уточняйте по мануалу.

6. Стоит ли ставить центрирующие втулки подрамника?
Это недорогой способ убрать люфт посадки и стабилизировать положение подрамника — хороший апгрейд вместе с центровкой.

7. Почему после замены сайлентов рыксание осталось?
Смотрите на заднюю ось (сайленты балки/многорычажки и thrust angle), а также на амортизаторы/опоры/рейку и шины.

8. Можно ли затянуть сайлентблоки «на глаз»?
Нет. Нужен момент по мануалу и затяжка на «рабочей высоте». Иначе ресурс упадёт в разы.

9. Как часто проверять сайлентблоки?
Каждые 15–20 тыс. км при ТО, а также после сильного удара/ямы/контакта с бордюром.

10. Помогут ли распорки/усилители кузова?
Иногда да, но это «вишенка». Сначала — шины, развал-схождение, подрамник и сайленты. Усилители работают, когда база в порядке.

11. Нормально ли, что на холоде больше скрипит и «рыскает»?
Да: резина твердеет, дорожная колея «острее» ощущается. Но если симптомы яркие — состояние сайлентов/подрамника уже на грани.

12. Обязательно ли менять парами?
Да, на оси — обязательно. Иначе получится асимметрия усилий → сохранится увод.

Чек-лист перед поездкой и после ремонта

Перед поездкой:

• Давление в шинах под нагрузку (смотрите табличку).
• Нет ли посторонних стуков/скрипов на «лежачих»?
• Машина едет прямо при 90–110 км/ч на ровном.
• Торможение с 60–0 без увода.

После работ:

• Сайлентблоки затянуты на «рабочей высоте».
• Подрамник отцентрирован, болты по моменту/новые где нужно.
• Выполнен 4-х колёсный сход-развал (кастор симметричен).
• Нет новых шумов/вибраций; контрольный тест-драйв проходит без подруливания.
