С развитием автомобильной электроники установка автосигнализации и автозапуска стала невозможна без интеграции в шину CAN и без преодоления защиты штатного иммобилайзера. Именно поэтому сегодня активно используются CAN-модули и обходчики иммобилайзеров. Эти устройства позволяют корректно «общаться» с электроникой автомобиля и запускать двигатель удалённо без второго ключа.
В этой статье мы подробно разберём, как правильно настроить CAN-модуль и обходчик иммобилайзера, какие устройства бывают, в чём их различие, а также дадим пошаговую инструкцию по установке и конфигурации.
Что такое CAN-модуль и зачем он нужен?
CAN-модуль (Controller Area Network) — это интерфейс, позволяющий автосигнализации взаимодействовать с бортовой цифровой шиной автомобиля. Он «понимает» команды сигнализации и передаёт их в понятном для автомобиля виде: постановка/снятие с охраны, контроль дверей, считывание зажигания и пр.
Что такое обходчик иммобилайзера?
Штатный иммобилайзер блокирует запуск двигателя, если не обнаружен родной ключ с транспондером. Обходчик иммобилайзера позволяет временно обойти эту блокировку при автозапуске.
Бывают два типа обходчиков:
- С ключом внутри: используется второй ключ, помещённый в коробку и установленный в салоне.
- Бесключевые (цифровые): имитируют присутствие ключа без необходимости закладывать физический ключ.
Как работает связка CAN-модуля и обходчика?
- Сигнализация подаёт команду на автозапуск.
- CAN-модуль передаёт сигнал на обходчик.
- Обходчик «убеждает» иммобилайзер, что ключ есть.
- CAN-модуль разрешает запуск двигателя.
- После запуска происходит снятие обхода.
Пошаговая настройка CAN-модуля
Шаг 1: Подбор прошивки
- Зайдите на сайт производителя (например, can.starline.ru или can.pandora.ru).
- Выберите модель автомобиля.
- Скачайте последнюю прошивку и схему подключения.
Шаг 2: Подключение к CAN-шине
- Найдите в автомобиле провода CAN High и CAN Low (обычно идут параллельно, витая пара).
- Подключите модуль к этим линиям согласно схеме.
- Обязательно соблюдайте полярность (CAN H к H, CAN L к L).
Шаг 3: Программирование модуля
- Подключите модуль к компьютеру через USB или специальный адаптер.
- Загрузите прошивку с помощью фирменного ПО (например, StarLine Master).
- Укажите функции: чтение зажигания, открытие дверей, контроль капота и т.д.
Шаг 4: Проверка
- Убедитесь, что сигнализация корректно видит состояние дверей, зажигания, педалей.
- Выполните пробный автозапуск.
Пошаговая настройка обходчика иммобилайзера
Шаг 1: Выбор типа
- Если сигнализация поддерживает бесключевой обход — используйте цифровой обходчик.
- Если не поддерживает — потребуется физический ключ или транспондер.
Шаг 2: Подключение
- Для цифрового обхода: подключите блок к CAN-модулю или напрямую к сигнализации.
- Для обхода с ключом: вставьте ключ в модуль или разместите транспондер рядом с замком зажигания.
Шаг 3: Программирование (для цифрового обхода)
- Сканируйте родной ключ (обычно путём вставки в замок при включённом зажигании).
- Система сохраняет его код и использует при удалённом запуске.
Сравнительная таблица популярных CAN-модулей и обходчиков
| Устройство | Тип подключения | Бесключевой обход | Совместимость | Примерная цена |
|---|---|---|---|---|
StarLine 2CAN+2LIN |
CAN + LIN | Да | Более 500 моделей | от 3000 ₽ |
Pandora DXL CAN |
CAN | Да | Универсальная | от 4000 ₽ |

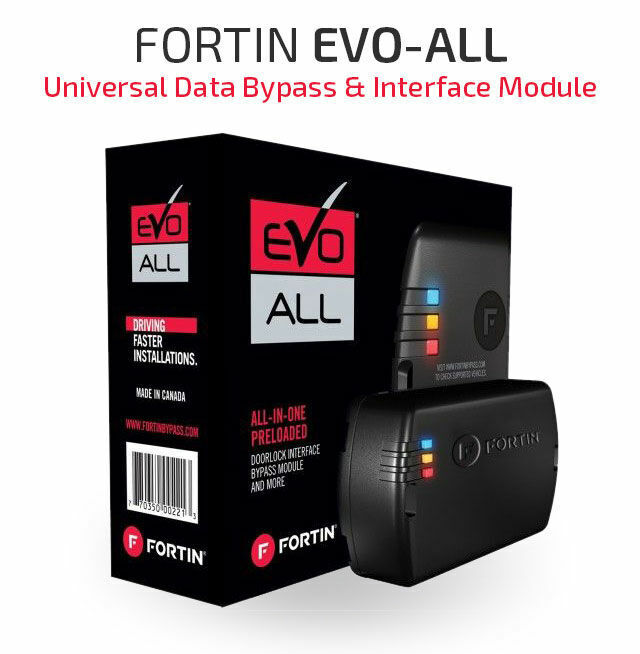

Fortin EVO-ALL |
CAN + analog | Да | США/Канада, EU | от 5000 ₽ |

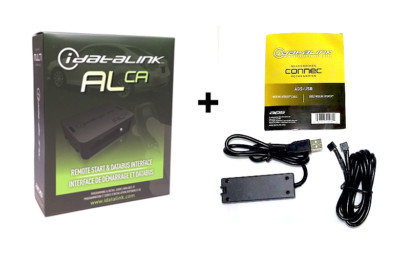

iDataLink ADS-AL-CA |
CAN | Да | Chrysler, GM, Toyota | от 5500 ₽ |
Универсальный обходчик |
Analog (с ключом) | Нет | Любая машина | от 1200 ₽ |
FAQ — Часто задаваемые вопросы
Можно ли установить CAN-модуль самостоятельно?
Да, если у вас есть схема, опыт и аккуратность. Важно не перепутать провода CAN и не вызвать конфликтов в электронике.
Нужен ли обходчик, если нет автозапуска?
Нет. Обход иммобилайзера нужен исключительно для удалённого запуска двигателя.
Что будет, если ошибиться в прошивке?
CAN-модуль не будет корректно работать: не определит двери, зажигание, и возможно — заблокирует запуск. Всегда используйте актуальные прошивки с сайта производителя.
Можно ли использовать один обходчик на две машины?
Нет, каждый обходчик программируется индивидуально под конкретный ключ и автомобиль.
Совместимы ли обходчики разных производителей?
Иногда да, но лучше использовать обходчик, рекомендованный для вашей сигнализации.
CAN-модуль и обходчик иммобилайзера — это важные компоненты современной системы безопасности и комфорта автомобиля. Их правильная установка и настройка позволяет реализовать удалённый запуск, контроль состояния автомобиля и исключить ошибки при взаимодействии с электроникой. Следуя пошаговой инструкции, можно справиться с настройкой даже без глубоких технических знаний — главное, не пренебрегать инструкциями и использовать проверенные решения.
