Датчик положения коленчатого вала (ДПКВ) — один из ключевых элементов системы управления двигателем. От него зависит синхронизация впрыска топлива и зажигания. Неисправность этого узла может привести к полной остановке двигателя. В этой статье мы расскажем, как самостоятельно провести проверку датчика коленвала, на какие признаки обратить внимание и в каких случаях он подлежит замене.
Что такое датчик коленвала и зачем он нужен
ДПКВ (Crankshaft Position Sensor) контролирует положение и частоту вращения коленчатого вала. На основе его показаний ЭБУ (электронный блок управления):
- определяет момент зажигания,
- управляет впрыском топлива,
- синхронизирует работу системы ГРМ (в паре с датчиком распредвала).
Если сигнал с ДПКВ пропадает — двигатель глохнет или не заводится вообще, поскольку ЭБУ не знает, когда поджигать смесь в цилиндрах.
Признаки неисправности датчика коленвала
| Признак | Вероятная причина |
|---|---|
| Двигатель не запускается | Отсутствие сигнала от ДПКВ |
| Двигатель глохнет на ходу | Потеря сигнала из-за перегрева или вибрации |
| Нестабильный холостой ход | Сбои в сигнале датчика |
| Потеря мощности | Некорректное определение момента зажигания |
| Ошибки P0335–P0339 на сканере | Прямое указание на неисправность ДПКВ |
Где расположен датчик коленвала
Расположение зависит от модели автомобиля и типа двигателя. Чаще всего он установлен:
- рядом с маховиком,
- на кожухе коробки передач,
- у шкива коленчатого вала,
- внизу блока цилиндров.
Для доступа может потребоваться снять защиту двигателя или подкрылок.
Пошаговая проверка датчика коленвала своими руками
Шаг 1: Визуальный осмотр
- Отключите минусовую клемму аккумулятора.
- Найдите ДПКВ и проверьте:
- целостность проводки,
- отсутствие трещин на корпусе,
- плотность и чистоту разъёма.
Если есть следы масла, воды или повреждений — вероятна неисправность.

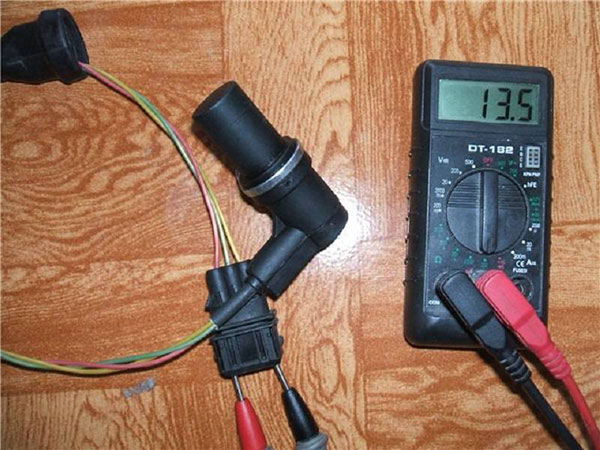

Шаг 2: Проверка сопротивления (для индуктивного датчика)
- Переведите мультиметр в режим измерения сопротивления (Ω).
- Подключите щупы к двум контактам датчика.
- Сопротивление должно быть в пределах 500–1000 Ом (зависит от модели).
| Тип датчика | Норма сопротивления |
|---|---|
| Индуктивный | 500–1000 Ом |
| Холл (цифровой) | Проверяется иначе (см. ниже) |
Если сопротивление бесконечное или около 0 Ом — обрыв или КЗ.
Шаг 3: Проверка выходного сигнала
- Установите мультиметр в режим ACV (переменное напряжение).
- Подключите щупы к разъёму ДПКВ.
- Попросите помощника провернуть двигатель (стартером или вручную).
- На экране должно появиться переменное напряжение 0,2–1,5 В и выше.
Если сигнала нет — датчик не работает.
Шаг 4: Проверка датчика Холла (цифрового)
- Подключите мультиметр в режим DCV.
- Один щуп на провод питания (+5 В), второй — на «сигнальный».
- Включите зажигание, прокрутите двигатель.
- На сигнальном выводе должно меняться напряжение — от 0 до 5 В в импульсах.
Если напряжение постоянно низкое или высокое — датчик не работает.

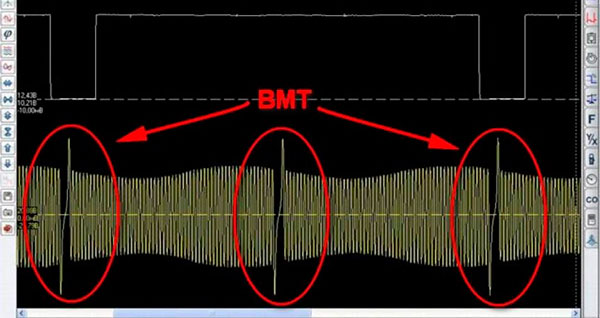

Шаг 5: Проверка на осциллографе (для опытных)
Если у вас есть осциллограф или диагностический адаптер, можно увидеть форму сигнала в реальном времени — «зубчатая» синусоида или цифровой прямоугольный сигнал.
Это позволяет:
- проверить качество сигнала,
- оценить частоту вращения,
- исключить перебои в генерации импульсов.
Когда стоит заменить датчик
- При наличии ошибок P0335, P0336, P0337.
- Если двигатель глохнет при нагреве.
- При отсутствии сигнала при проверке.
- При визуальных повреждениях корпуса или разъёма.
Таблица: сравнение способов проверки ДПКВ
| Метод проверки | Подходит для | Оборудование | Уровень сложности | Результат |
|---|---|---|---|---|
| Визуальный осмотр | Все типы | Глаза и фонарик | Лёгкий | Обнаружение повреждений |
| Мультиметр — сопротивление | Индуктивный | Мультиметр | Средний | Диагностика обрыва/КЗ |
| Мультиметр — сигнал | Все типы | Мультиметр | Средний | Проверка генерации сигнала |
| Осциллограф | Все типы | Осциллограф | Сложный | Анализ формы сигнала |
| Замена на заведомо рабочий | Все типы | Новый датчик | Средний | Подтверждение неисправности |
Часто задаваемые вопросы (FAQ)
❓ Можно ли починить датчик коленвала?
Нет. ДПКВ — герметичный элемент, ремонту не подлежит. Только замена.
❓ Сколько стоит новый ДПКВ?
Оригинальный — от 1500 до 7000 рублей. Аналоги — от 500 рублей.
❓ Можно ли ехать с неисправным ДПКВ?
Нет. При его отказе двигатель не запустится или будет глохнуть.
❓ Сколько времени занимает замена?
В среднем от 20 минут до 1 часа в зависимости от доступа.
❓ Где купить хороший датчик?
Лучше выбирать оригинальные или проверенные бренды: Bosch, Hella, VDO, Denso, NGK.
Датчик положения коленчатого вала — один из самых важных датчиков в современном двигателе. Его отказ моментально отражается на запуске, стабильности и работе мотора. Но хорошая новость в том, что его можно проверить своими руками, не прибегая к сложной диагностике. Если вы столкнулись с симптомами неисправности, не откладывайте — проведите пошаговую проверку и при необходимости замените датчик. Это поможет избежать серьёзных проблем и сэкономить на ремонте.
