Современные автомобили — это не просто механика, а полноценные электронные комплексы. В сердце этой электронной системы находится разъём OBD-II — стандартный диагностический интерфейс, который позволяет считывать данные о работе всех ключевых узлов автомобиля. Этот разъём стал обязательным во многих странах, включая Россию, для всех автомобилей с начала 2000-х годов.
В этой статье вы узнаете:
- что такое разъём OBD-II и где он находится,
- какие устройства можно к нему подключить,
- как использовать сканеры и приложения,
- какие данные можно получить и зачем это нужно,
- когда стоит обращаться к специалистам, а когда — справиться самостоятельно.
Что такое разъём OBD-II
OBD-II (On-Board Diagnostics II) — это унифицированный диагностический интерфейс, который используется для считывания информации от блоков управления автомобиля. Стандарт был введён в США в 1996 году, а в Европе (включая Россию) — с 2001 года для бензиновых авто и с 2004 года для дизельных.

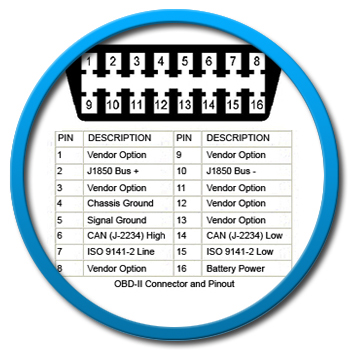

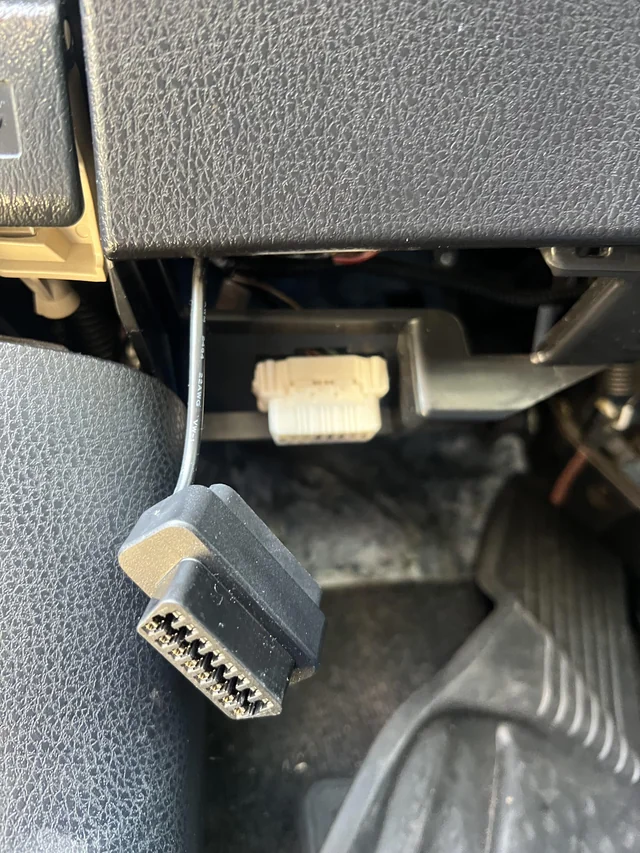

Разъём OBD-II имеет 16 контактов и, как правило, расположен:
- под рулевой колонкой,
- возле рычага КПП,
- или под крышкой предохранителей.
С его помощью можно:
- считывать и сбрасывать коды ошибок (DTC),
- наблюдать текущие параметры в реальном времени (датчики, обороты, расход и др.),
- производить адаптацию и калибровку отдельных узлов (зависит от авто и сканера).
Что можно подключить к OBD-II
| Тип устройства | Описание |
|---|---|
| ✅ OBD-II Bluetooth сканер | Подключается к смартфону через приложение. Удобен и популярен. |
| ✅ OBD-II Wi-Fi сканер | Аналог Bluetooth-версии, совместим с iOS/Android. |
| ✅ Проводной OBD-II сканер | Подключается через USB к ноутбуку или планшету. |
| ✅ Профессиональный сканер | Имеет собственный экран, функции адаптации и прошивки. |
| ✅ GPS-трекеры с OBD | Отслеживание координат и удалённая диагностика. |
| ✅ Устройства контроля вождения | Используются в корпоративном автопарке или страховых целях. |
| ✅ CAN-шины и OBD-адаптеры | Для интеграции с автосигнализациями, телематикой, автозапуском и т.д. |
Как использовать разъём OBD-II
1. Подключите сканер
Вставьте адаптер в диагностический разъём (при выключенном зажигании). После этого включите зажигание или заведите двигатель.
2. Подключите устройство (смартфон/ноутбук)
Через Bluetooth или Wi-Fi установите соединение с адаптером.
3. Запустите приложение
Среди популярных: Torque, Car Scanner, OBD Auto Doctor, FORScan, VAG-COM, ScanMaster ELM, и др.
4. Считайте коды ошибок
Сканер покажет список текущих и сохранённых ошибок с расшифровкой и возможностью сброса.
5. Мониторинг в реальном времени
Наблюдайте за:
- оборотами двигателя,
- температурой охлаждающей жидкости,
- работой лямбда-зондов,
- расходом воздуха,
- положением педали газа и т.д.
6. Дополнительные функции (если поддерживается)
- обнуление адаптаций;
- калибровка ДЗ, ДМРВ, АКПП;
- проверка катализатора, датчиков и т.д.
⚠️ Некоторые функции (адаптация, кодирование, сброс сервисных интервалов) доступны только с профессиональными сканерами или адаптерами, заточенными под конкретные марки (например, FORScan — для Ford, VCDS — для VAG).
Что можно узнать через OBD-II
| Информация | Пример значений |
|---|---|
| Коды ошибок (DTC) | P0171, P0300, P0420 и др. |
| Статус двигателя | Работа на холостом ходу, обороты |
| Температура охлаждающей жидкости | 90–105 °C |
| Давление и расход воздуха | 10–60 г/с |
| Топливная коррекция | LTFT, STFT в % |
| Напряжение бортсети | 12.2–14.4 В |
| Работа лямбда-зондов | Напряжение и скорость отклика |
| Положение дроссельной заслонки | 0–100 % |
| Состояние EGR, EVAP и других систем | Активны/Неактивны |
Сравнительная таблица: типы OBD-II сканеров
| Тип устройства | Плюсы | Минусы | Стоимость (ориентир) |
|---|---|---|---|
| Bluetooth-адаптер | Компактный, дешёвый, удобно с телефоном | Нет расширенной диагностики | от 700 до 3000 ₽ |
| Wi-Fi адаптер | Совместим с iOS и Android | Нестабильное соединение у дешёвых моделей | от 1000 до 4000 ₽ |
| Проводной USB | Надёжная передача данных | Неудобен в дороге, нужен ноутбук | от 1500 до 5000 ₽ |
| Профи-сканер с экраном | Многофункционален, автономный | Дорогой | от 10 000 ₽ и выше |
| Марочный сканер (VAG, Ford) | Поддерживает адаптации и кодировки | Только под конкретную марку | от 5000 ₽ и выше |
Кому пригодится разъём OBD-II
- Автовладельцам — для контроля состояния авто без визита в сервис;
- Диагностам и автомастерам — быстрая проверка систем и расшифровка ошибок;
- Тюнерам — считывание параметров для настройки;
- Установщикам сигнализаций и телематики — интеграция с CAN-шиной;
- Страховым и логистическим компаниям — контроль стиля вождения и местоположения.
Часто задаваемые вопросы (FAQ)
❓ Где найти разъём OBD-II в своём авто?
Обычно он расположен под рулевой колонкой, но может быть спрятан за заглушками или бардачком. Конкретное расположение лучше уточнить в инструкции или онлайн по марке.
❓ Можно ли использовать один адаптер на разных авто?
Да, большинство OBD-II адаптеров универсальны. Но глубина диагностики может отличаться по марке.
❓ Безопасно ли подключать сканер к машине?
Да, если использовать проверенные устройства. Главное — не менять параметры, если не уверены в своих действиях.
❓ Можно ли стереть ошибки и решить проблему?
Сброс ошибок — временное решение. Нужно устранить причину возникновения кода, а не просто удалять его.
❓ Подходит ли OBD-II для автомобилей до 2000 года?
Нет. Старые авто могут иметь OBD-I или фирменные разъёмы. Нужны специальные переходники и ПО.
❓ Можно ли «слить» пробег через OBD-II?
На большинстве современных авто — нет. Пробег дублируется в нескольких блоках, и простыми сканерами изменить его нельзя.
Разъём OBD-II — это универсальный и мощный инструмент, доступный каждому автомобилисту. С его помощью можно следить за состоянием машины, диагностировать неисправности, мониторить параметры в реальном времени и экономить на СТО. Достаточно обзавестись недорогим сканером и смартфоном — и вы получите в своё распоряжение полноценный диагностический центр.
Однако помните: инструмент — это только помощник. Если вы не уверены в причинах ошибки или данных, лучше проконсультироваться со специалистом. Особенно — перед тем как что-либо менять в работе ЭБУ.
