Электрооборудование автомобиля состоит из множества систем, соединённых проводами и разъёмами. Автомобильные разъёмы обеспечивают надёжный контакт, защиту от влаги, вибраций и перепадов температур. Знание их назначения, маркировки и особенностей подключения полезно не только автоэлектрикам, но и обычным автовладельцам — это помогает при ремонте, установке допоборудования и диагностике.
Назначение автомобильных разъёмов
Разъёмы в автомобиле выполняют три ключевые функции:
- Электрическое соединение — передача питания и сигналов между узлами.
- Быстрый демонтаж/монтаж — упрощают замену датчиков, фар, блока управления.
- Защита контактов — от влаги, грязи, коррозии, механических повреждений.
Без разъёмов проводка была бы цельной, и замена одной детали потребовала бы сложного демонтажа и пайки.
Основные виды разъёмов в авто
1. Силовые
Используются для подключения аккумулятора, генератора, стартера, предохранительных блоков. Рассчитаны на большие токи (от 10 до 300 А). Часто имеют толстые контакты и прочный корпус.
2. Сигнальные
Передают управляющие импульсы и данные между датчиками и ЭБУ. Обычно рассчитаны на токи до 5 А, имеют небольшие размеры.
3. Диагностические
OBD-II, OBD-I, фирменные сервисные разъёмы (Toyota, BMW, VAG и др.). Служат для подключения сканеров и программирования блоков.
4. Мультимедийные
Разъёмы аудиосистем (ISO, mini ISO, Fakra, USB), видеовходы и антенны.
5. Специальные
Для подключения подушек безопасности, ABS, камер заднего вида, парктроников, климат-контроля.
Маркировка автомобильных разъёмов
Маркировка может быть буквенной, цветовой или цифровой. Она зависит от стандарта производителя:
- ISO — международный стандарт для подключения магнитол.
- OBD-II — стандарт диагностики с 16 контактами.
- AMP / TE Connectivity — промышленный стандарт для силовых и сигнальных разъёмов.
- Fakra — цветовая маркировка антенных разъёмов (фиолетовый, синий, бежевый и т.д.).
- JST, Molex, Sumitomo — фирменные серии разъёмов для автоэлектроники.
Цвет корпуса часто указывает на назначение:
- Жёлтый — система безопасности (SRS, Airbag)
- Зелёный — климат-контроль
- Чёрный/серый — универсальные соединения
- Синий/фиолетовый — мультимедиа, антенны
Особенности подключения
- Соблюдайте полярность — перепутанные контакты могут вывести из строя блоки.
- Используйте подходящий инструмент — специальные съёмники и обжимки для пинов.
- Не используйте паяльник на заводских разъёмах — пайка ухудшает гибкость провода и может привести к поломке.
- Защищайте соединения — при ремонте используйте термоусадку и герметик.
- Не тяните за провода — отсоединяйте разъём за корпус, чтобы не вырвать контакты.
Частые проблемы с разъёмами
- Коррозия контактов — из-за попадания влаги.
- Ослабление пинов — контакт становится нестабильным.
- Повреждение фиксатора — разъём плохо держится.
- Перегрев — из-за плохого контакта или избыточного тока.
Решение: чистка контактов (спреем типа WD‑40 Contact Cleaner), замена пинов, установка нового разъёма.
Сравнительная таблица популярных автомобильных разъёмов
| Разъём | Назначение | Стандарт/маркировка | Особенности | Где применяется |
|---|---|---|---|---|
OBD-II |
Диагностика авто | SAE J1962 | 16 контактов, обязательный с 2000 г. | Подключение сканеров |

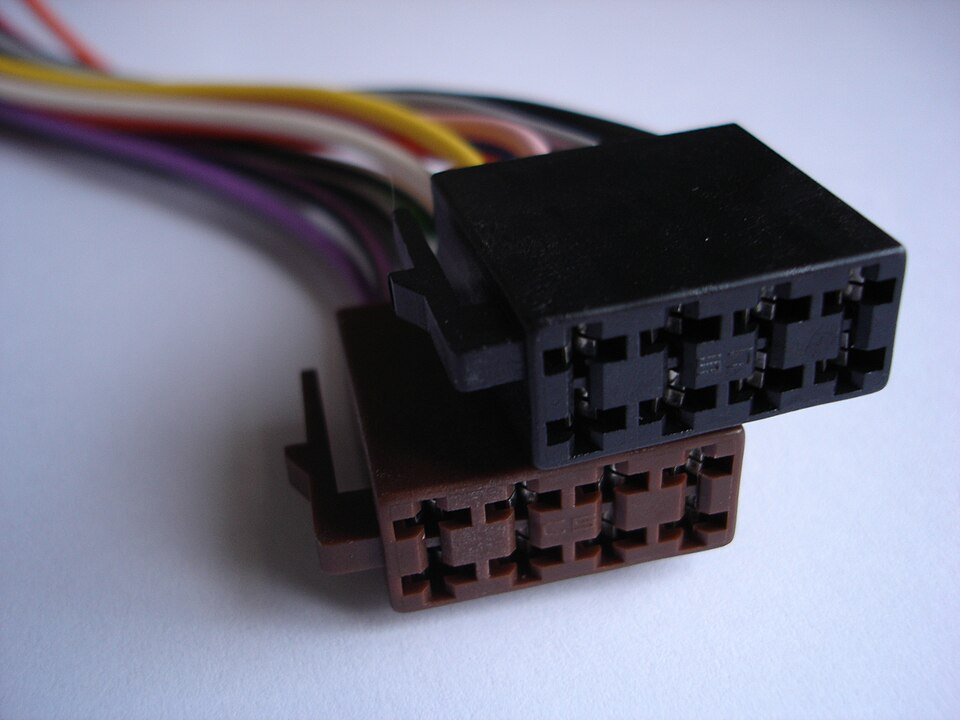

ISO 10487 |
Мультимедиа | ISO | Универсальный для магнитол | Подключение аудиосистем |
Fakra |
Антенные соединения | Fakra color code | Цветовая кодировка, защита от влаги | GPS, радио, камеры |

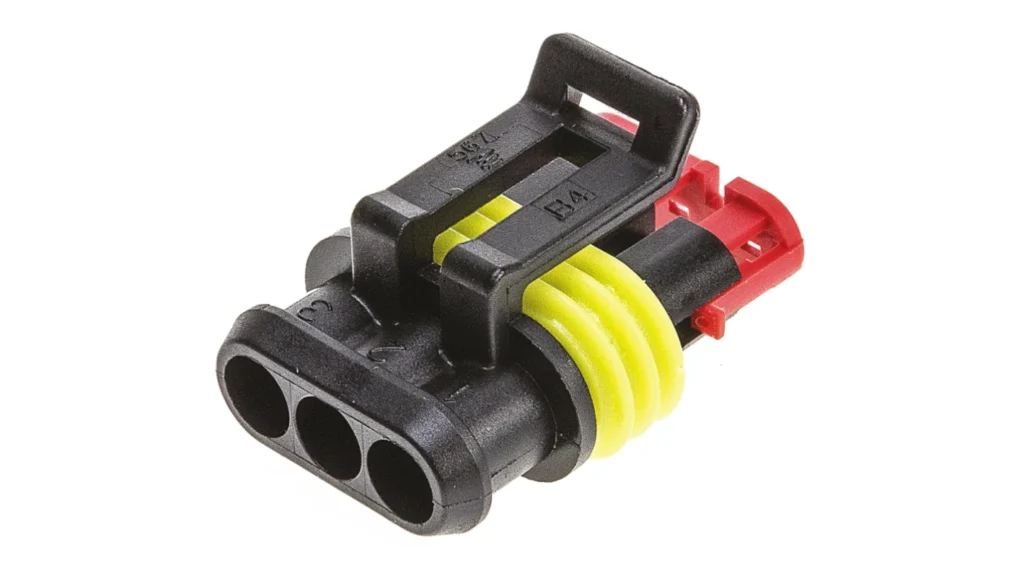

AMP Superseal |
Герметичные соединения | TE Connectivity | Влагозащита, до 14 А | Подкапотная проводка |
Sumitomo HX |

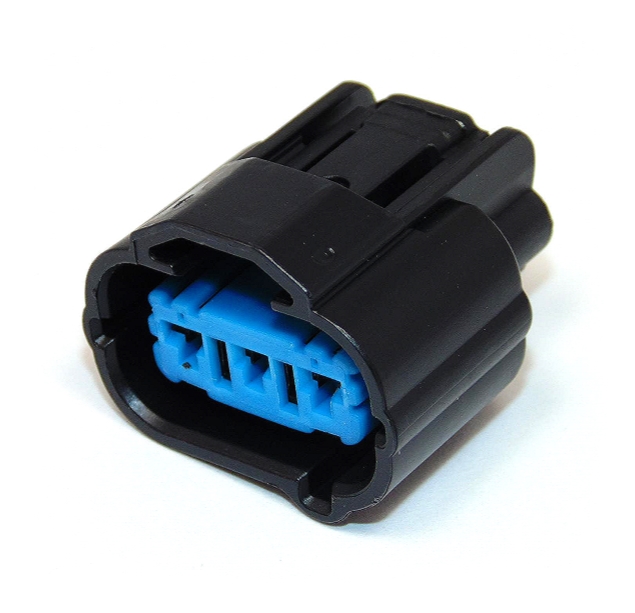

Силовые и сигнальные | Sumitomo | Японский стандарт, высокая надёжность | Датчики, ЭБУ, фары |
Полезные советы по работе с разъёмами
- Перед отсоединением сложных разъёмов фотографируйте их положение.
- Для диагностики используйте переходники и тестовые пины.
- При установке дополнительного оборудования лучше использовать ответные разъёмы, а не резать штатную проводку.
- Не смешивайте пины разных производителей — могут не совпадать размеры и форма.
FAQ — Часто задаваемые вопросы
Как найти схему распиновки разъёма?
В большинстве случаев она есть в руководстве по ремонту или на специализированных форумах. Также можно найти схемы в онлайн-базах по VIN.
Можно ли заменить разъём на аналогичный от другой марки?
Только если совпадают форма, размер и токовые характеристики. Лучше использовать оригинальные детали.
Как очистить окислившийся разъём?
Используйте очиститель контактов, затем обработайте токопроводящей смазкой для защиты.
Что делать, если сломан фиксатор разъёма?
Можно временно закрепить пластиковым хомутом, но лучше заменить корпус разъёма.
Подходят ли универсальные разъёмы вместо штатных?
В некоторых случаях — да, но герметичность и долговечность могут пострадать.
Разъёмы в автомобиле — это важный элемент электрической системы, от которого зависит стабильность работы оборудования. Понимание их назначения, стандартов и особенностей подключения помогает избежать ошибок при ремонте и модернизации.
Если вы планируете устанавливать дополнительное оборудование или ремонтировать проводку, всегда используйте качественные, влагозащищённые и оригинальные разъёмы. Это продлит срок службы электрооборудования и снизит риск поломок.
