Автомобильные реле времени — это удобные электронные устройства, позволяющие включать и выключать оборудование с задержкой по времени. Они востребованы при доработке вентиляции, освещения, обогрева сидений, подогрева двигателя, подачи питания на аксессуары и других задач.
Реле времени повышают комфорт и безопасность, снижают энергопотребление, предотвращают перегрев и продлевают срок службы компонентов.
В этой статье мы подробно рассмотрим:
- какие бывают реле времени для авто,
- схемы их подключения к различным устройствам,
- преимущества использования,
- и какие модели наиболее популярны на рынке.
Что такое реле времени и зачем оно нужно в авто
Реле времени (таймер) — это электронное устройство, которое замыкает или размыкает цепь через заданный интервал времени. Интервал может быть фиксированным или программируемым. Также бывают циклические реле, которые работают по повторяющемуся таймеру.
Где применяются реле времени в автомобиле:
- Вентиляция салона или грузового отсека — задержка выключения вентилятора после остановки двигателя.
- Освещение — подсветка ног, багажника, салона с автоматическим отключением.
- Обогрев зеркал или сидений — включение на ограниченное время.
- Подогрев двигателя — управление предпусковым подогревателем.
- Запуск дополнительного оборудования — через задержку или по таймеру (зарядные устройства, насосы, камеры и т.д.).
Основные типы реле времени
- Одноканальные с задержкой выключения
— например, освещение гаснет через 30 секунд после закрытия двери. - С задержкой включения
— полезно, если нужно дать время оборудованию прогреться. - Циклические реле
— периодическое включение/выключение по установленному интервалу (например, вентиляция каждые 5 минут на 30 секунд). - Программируемые цифровые реле
— позволяют точно настраивать интервалы и режимы, часто оснащены дисплеем и кнопками управления.
Схемы подключения реле времени
1. Освещение салона с задержкой выключения
Цель: свет гаснет через 30–60 секунд после закрытия двери.
Схема:
- Питание → Реле времени → Лампа освещения.
- Управляющий сигнал от дверного концевика.
2. Подогрев зеркал или сидений на 10 минут
Цель: реле отключает обогрев через заданный интервал.
Схема:
- Питание (от ACC) → Реле времени → Обогрев.
- Таймер выставляется на 10 мин.
3. Подача питания на камеру или регистратор с задержкой включения
Цель: избежать бросков напряжения при запуске двигателя.
Схема:
- Питание (через предохранитель) → Реле времени (с задержкой включения 5–10 сек) → Камера / регистратор.
4. Управление вентилятором пост-охлаждения
Цель: вентилятор работает еще 2 минуты после остановки двигателя.
Схема:
- Питание → Реле времени → Вентилятор.
- Сигнал запуска от замка зажигания.
Преимущества использования реле времени
- Энергосбережение — отключение неиспользуемого оборудования.
- Безопасность — исключение перегрева или разрядки АКБ.
- Комфорт — автоматизация включения/выключения систем.
- Надёжность — защита от скачков и неправильной работы оборудования.
Сравнительная таблица популярных моделей реле времени
| Модель реле | Тип реле | Время срабатывания | Напряжение | Особенности | Цена (руб) |
|---|---|---|---|---|---|

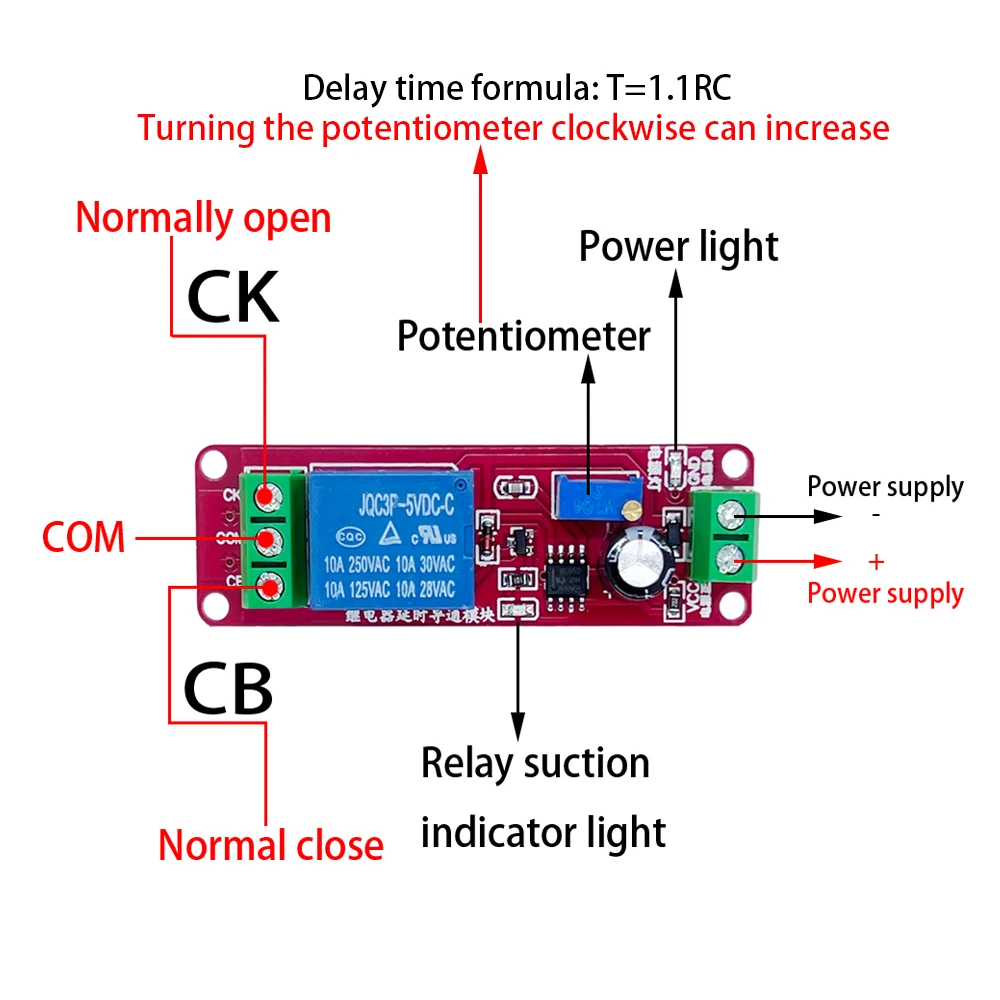

NE555 Авто таймер |
С задержкой выкл. | 1 сек – 10 мин | 12 В | Простая настройка, компактный | от 300 ₽ |

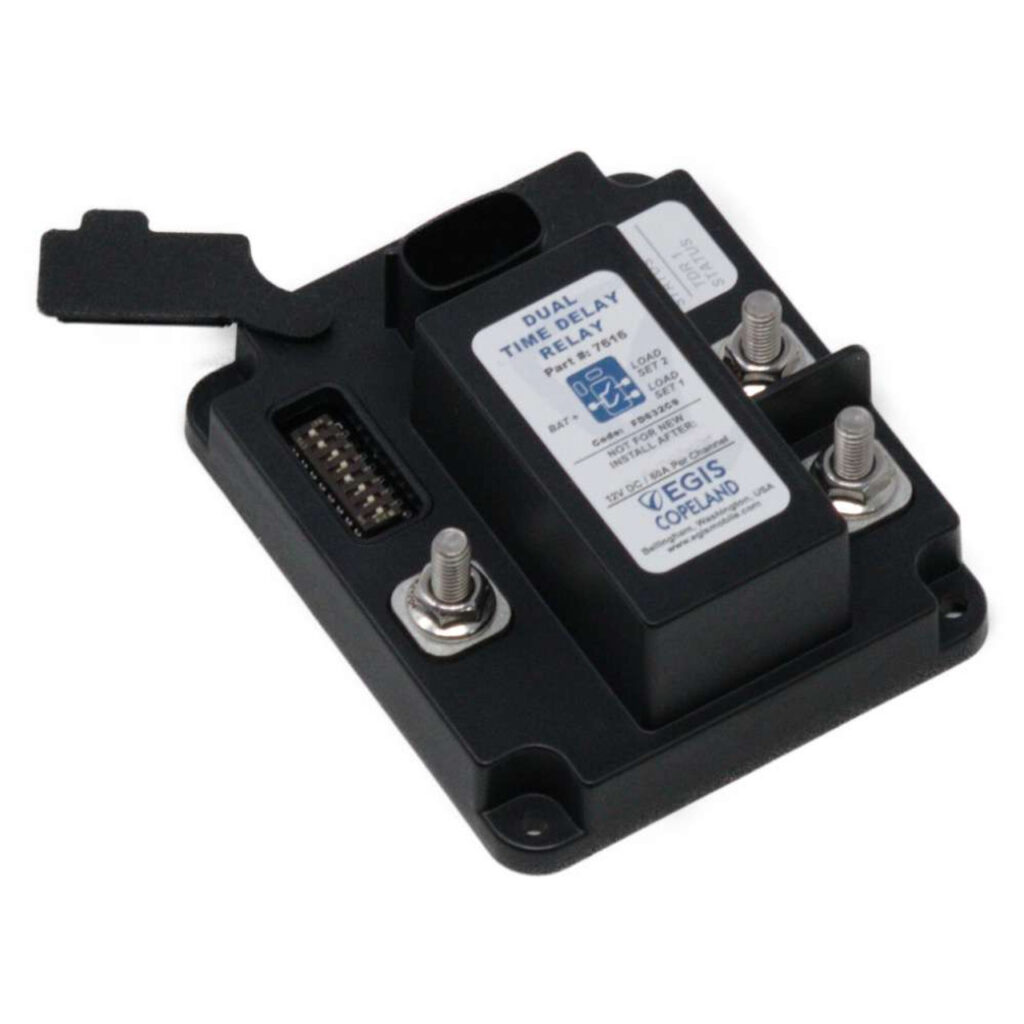

TDR-X 12V |
Циклическое | 0.1 сек – 999 ч | 12 В | Дисплей, гибкие настройки | от 900 ₽ |

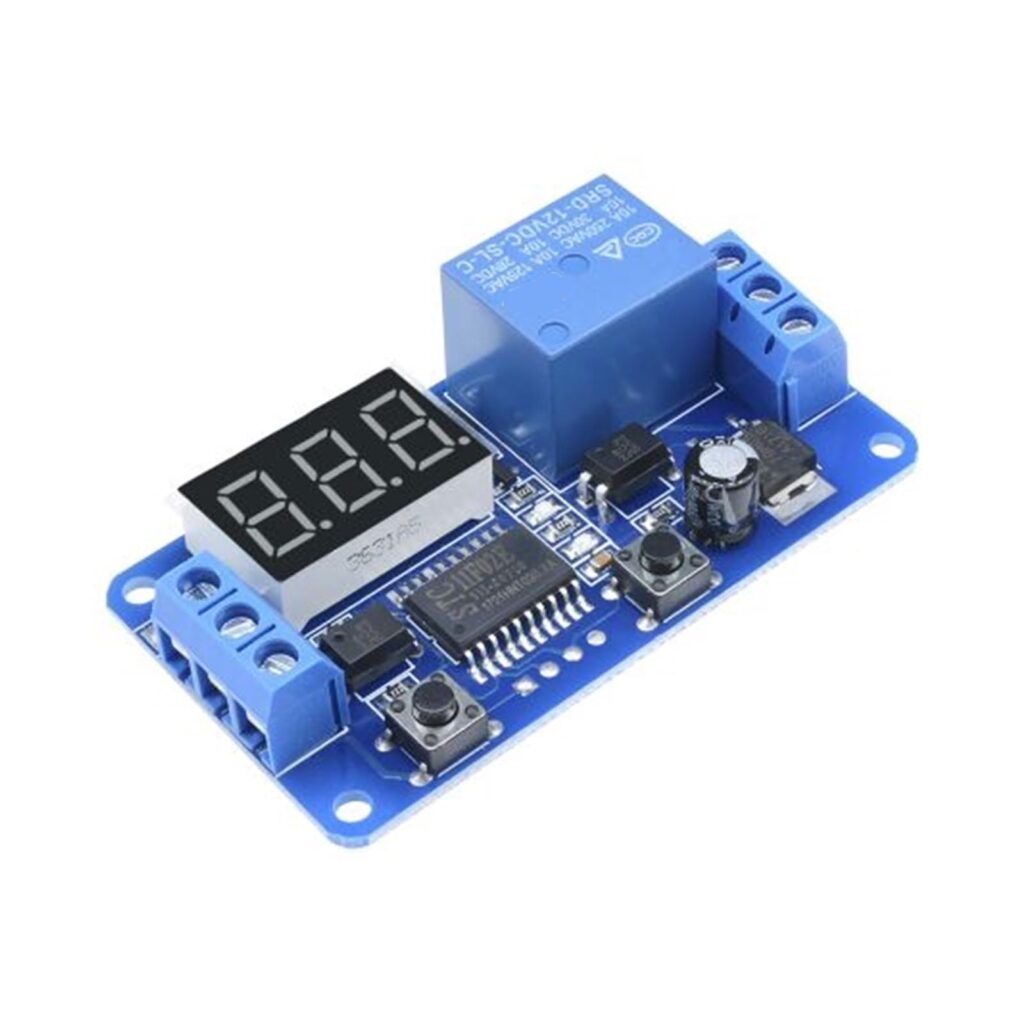

DC12V Digital Delay |
Универсальное | 0–999 сек | 12 В | Программируемое, 2 канала | от 700 ₽ |
Реле ВАЗ 2104-3726 |
Освещение салона | Фиксированное время | 12 В | Аналоговое, недорогое | от 250 ₽ |

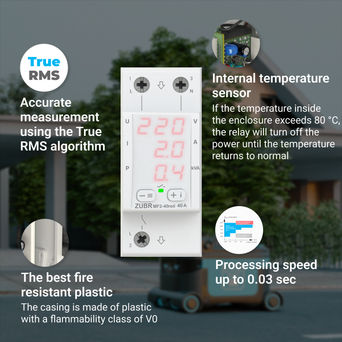

ZUBR AUTO-TIME PRO |
Цифровое | 1 сек – 10 ч | 12/24 В | Автономный таймер с защитой | от 1200 ₽ |
Советы по выбору
- Учитывайте тип нагрузки — мощные обогреватели требуют реле с силовыми контактами.
- Выбирайте реле с настройкой таймера, если хотите гибкость.
- Обязательно защищайте схему предохранителями.
- Цифровые модели удобнее для настройки и позволяют интеграцию с другими системами.
FAQ — Часто задаваемые вопросы
Можно ли подключить реле времени напрямую к аккумулятору?
Да, можно, но обязательно через предохранитель. Лучше использовать питание от зажигания или ACC для автоматического управления.
Нужно ли реле времени для освещения салона, если есть штатное?
Если вас не устраивает время гашения или вы устанавливаете дополнительную подсветку, то реле времени — оптимальное решение.
Сколько потребляет реле времени в ожидании?
Большинство моделей — менее 10 мА, но при длительной стоянке возможен разряд АКБ, если реле подключено напрямую.
Можно ли использовать одно реле для нескольких устройств?
Технически — да, если оно рассчитано по току. Но лучше использовать отдельное реле на каждый контур для надёжности.
Какое реле выбрать для подогрева сидений?
Лучше использовать реле с таймером на 10–20 минут и силовой выход (не менее 10 А), желательно с возможностью ручного запуска.
