Ремень против цепи ГРМ: как понять износ без разборки

Коротко: Надёжность ГРМ зависит не от «типа» (ремень/цепь), а от обслуживания и диагностики. Ремень чаще дешевле в замене и тише, но чувствителен к возрасту и подтёкам. Цепь рассчитана на долгий срок, однако её «убивают» редкие замены масла и перегрев — цепь вытягивается, башмаки и звёздочки изнашиваются. Без разборки можно многое понять: по звукам на холодном пуске, данным сканера (рассинхронизация фаз, отклонение угла распредвалов, ошибки P0016–P0019), поведению на холостых, по следам масла/антифриза, состоянию шкивов и даже по «осциллограмме» датчиков распред/коленвала. Ниже — полный чек-лист и сравнительная таблица, чтобы не пропустить момент и не попасть на капремонт.

Оглавление

1. Что такое ГРМ и почему он изнашивается
2. Основные отличия: ремень vs цепь — ресурс, причины отказов
3. Ранние признаки износа без разборки
4. Диагностика сканером OBD-II: корреляция фаз, коды, адаптации
5. Шумовая диагностика: где и что слушать
6. Визуальный осмотр снаружи: что видно не разбирая мотор
7. Псевдо-профи методы без разборки: осциллограф, эндоскоп, анализ масла
8. Частные сценарии: «ремень в масле» (BIo), VVT, турбо-моторы
9. Карта решений: что делать по результатам проверок
10. Профилактика и регламенты: интервалы, масло, герметичность
11. Мифы и типичные ошибки
12. Сравнительная таблица «ремень vs цепь»
13. FAQ

1) Что такое ГРМ и почему он изнашивается

ГРМ (газораспределительный механизм) синхронизирует коленвал и распредвалы, открывая и закрывая клапаны в нужные моменты. Привод — ремень (сухой/в масле) или цепь (однорядная/двухрядная).
Износ идёт по трём фронтам:

• Механика (растяжение ремня/цепи, износ зубьев/звёзд).
• Трение/смазка (износ башмаков/успокоителей, работа натяжителя).
• Среда (масло, антифриз, пыль, температурные циклы).

Критично: при соскоке/перескоке фазы уходят, клапана встречаются с поршнями — дорого.

2) Ремень vs цепь — ключи к пониманию

Ремень ГРМ

• Плюсы: тише, дешевле смена, точная фаза, малая масса.
• Минусы: старение по времени, чувствительность к подтёкам масла/ОЖ, ресурс зависит от роликов/помпы.

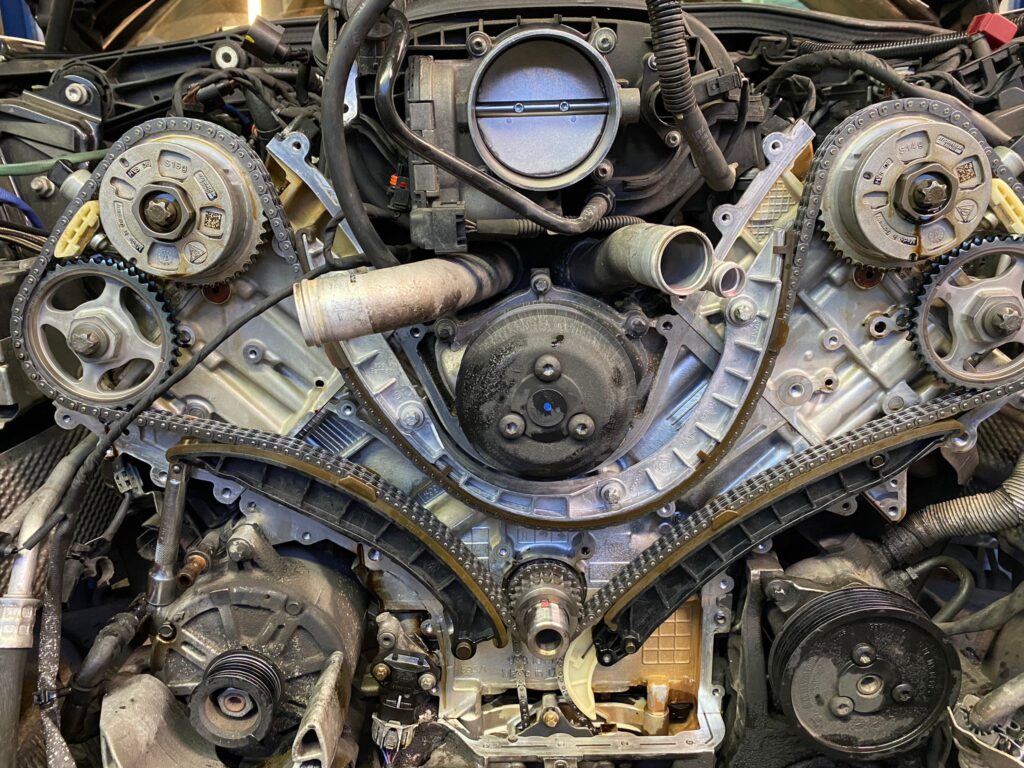

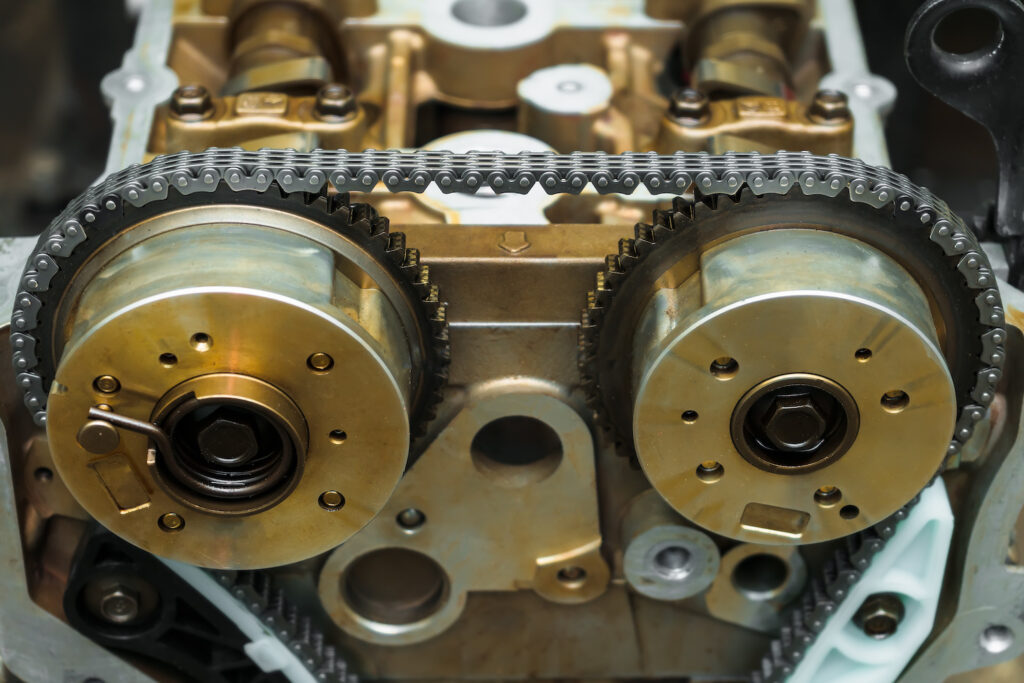

Цепь ГРМ

• Плюсы: хороша при частых пусках и больших пробегах при идеальном обслуживании, компактность в головке блока, обычно не требует регулярной замены «по времени».
• Минусы: растяжение при грязном/редко меняемом масле, износ звёзд, износ башмаков/успокоителей, возможен шум на холодную из-за спада давления в гидронатяжителе.

Вывод: и ремень, и цепь живут долго при правильной смазке и герметичности. Разница — в типичных симптомах и подходе к диагностике без разборки.

3) Ранние признаки износа без разборки

Для ремня:

• Возраст: ремень старше 5–7 лет — кандидат на замену даже при «малом пробеге». Резина высыхает, отрываются зубья.
• Подтёки в зоне кожуха ГРМ (масло/антифриз) — враг ремня.
• Свист/цвирк не путать с навесным ремнём: кратковременная «пискота» в первый момент пуска из кожуха ГРМ — повод проверять натяжитель/ролики.
• Рывки на разгоне, нестабильный холостой при нормальном зажигании — косвенно о смещении фаз.

Для цепи:

• Дребезг/тра-та-та на холодном пуске 1–3 секунды — первый колокольчик: гидронатяжитель дольше наполняется, цепь болтается.
• Металлическое шуршание с головы блока, усиливающееся на прогреве — башмаки/цепь.
• Длинный пуск после ночной стоянки (при живой топливной/аккумуляторе) — иногда из-за рассинхронизации фаз.
• Рост расхода и вялость при отсутствии ошибок по топливу — фазовый сдвиг.

Универсально (для обоих типов):

• Ошибки OBD-II P0016–P0019 (корреляция коленвал/распредвалы).
• Отклонение фактических углов распредвалов от заданных в «живых данных» сканера.
• Дизельный «дребезг» на бензиновом моторе, которого раньше не было.
• Частые коррекции фаз VVT на холостом — ЭБУ пытается удержать фазы в задании.

4) Диагностика сканером OBD-II: без ключа и отвёртки

Даже простым сканером можно снять важные маркеры.

Какие данные смотреть:

1. Коды корреляции:
   • P0016 — несоответствие коленвал/распредвал (ряд 1, впуск).
   • P0017 — коленвал/распредвал (ряд 1, выпуск).
   • P0018/P0019 — аналогично для ряда 2 (V-моторы).
2. Live Data (живые данные):
   • «Camshaft actual» vs «Camshaft desired/target» (в градусах коленвала). Стабильный перманентный сдвиг на несколько градусов (часто > ±3–6° на ХХ) — тревожно.
   • Duty/команда на фазорегуляторы: если на ХХ ЭБУ выжимает VVT к границе, чтобы удержать фазы — есть растяжение/просадка натяжения.
3. Счётчики адаптаций фаз (там, где доступны): рост коррекций вне допусков → проверка привода.
4. Нестабильные обороты ХХ, пропуски зажигания без топливных причин → ещё один косвенный признак.

Важно: погрешность в 1–2° допустима и зависит от методики производителя. Оценивайте динамику: было 0…–1°, стало –4…–6° — повод двигаться дальше.

5) Шумовая диагностика: что и где слушать

• Холодный старт:
  • Цепь: металлический звон/дребезг 1–3 с — «голова блока» (область крышки ГРМ).
  • Ремень: посторонних металлических звуков быть не должно; свист/писк — чаще навесной привод, но если звук идёт из кожуха ГРМ — проверка натяжения и роликов.
• На прогретом ХХ:
  • Равномерное цоканье с головки, меняющееся с оборотами — износ звезд/цепи/башмаков.
  • Звон в районе фазорегуляторов — проблемы VVT, но первопричина может быть в приводе ГРМ.
• Под нагрузкой (короткий разгон 1500–2500 об/мин у стены):
  • Усиление звона/тарахтения — ещё один маркер по цепи.
  • Для ремня — аномальных «металлических» звуков обычно нет до критического момента.

Чем слушать: простой механический стетоскоп или длинная отвёртка (торцем к узлу, рукояткой к уху). Сравнивайте зоны: кожух ГРМ, клапанная крышка, генератор/ролики навесного (для исключения ложных следов).

6) Визуальный осмотр снаружи: многое видно и без разбора

• Следы масла/антифриза на кожухе ГРМ или ниже — искать источник (сальник коленвала/распредвала, помпа, крышка клапанов). Масло на ремне ускоряет старение и риск перескока.
• Пыль слиплась в «корку» у нижней части кожуха — часто это смесь масла и грязи → негерметичность.
• Колебание метки на шкиве распредвала/коленвала под стробоскопом (если есть доступ) — косвенно о стабильности фазы.
• Натяжитель навесного ремня: изношен/дрожит — ложные шумы, которые можно перепутать с ГРМ. Сначала исключите навесной.

На некоторых моторах верхняя часть ремня видна через смотровую заглушку кожуха — краткий осмотр на предмет трещин/сколов зуба допустим и не считается «разборкой».

7) Псевдо-профи методы без разборки

Осциллограф/логгер

• Подключение к сигналам датчика коленвала (CKP) и датчика распредвала (CMP) с синхронизацией по цилиндру.
• Сравнение формы зубчатых меток даёт точный фазовый сдвиг в градусах.
• Плюс: метод объективен, минус: нужен инструмент и опыт.

Эндоскоп в маслозаливную горловину

• На некоторых моторах видна цепь/башмак через заливную горловину.
• Если есть заусенцы/выкрашивания на пластиковом башмаке — повод углубляться.
• Для ремня в масле (BIo) иногда заметны крошки резины/ил на внутренностях — тревога.

Анализ масла

• Металломагнитная проба с поддона/слива (магнит, фильтр) — много стальных частиц «иголками» → износ цепи/звёзд.
• Лаборатория (ферроанализ) выявит рост железа/алюминия — но метод не «адресный».

Частные сценарии

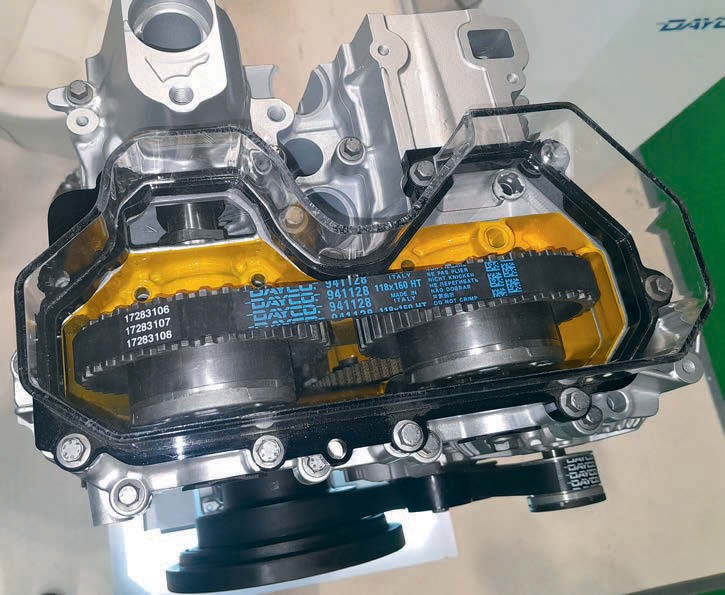

Ремень в масле (BIo — Belt-in-Oil)

• Работает в среде моторного масла. Чрезвычайно чувствителен к интервалам замены и качеству масла.
• Износ проявляется крошением резины, ухудшением масляных каналов и голоданием.
• Без разборки обращаем внимание на: историю замен масла, наличие резиновой взвеси в поддоне/на сетке маслозаборника (выявляют при обслуживании, но без «полной» разборки), ошибки по давлению масла. Любые сомнения → профилактическая замена ремня/маслонасоса по регламенту.

VVT/фазорегуляторы

• Когда ГРМ «плывёт», ЭБУ удерживает фазы на пределе. В живых данных будет: высокий duty на соленоиды VVT на ХХ, раскачка углов.
• Ошибки по VVT при исправных соленоидах и чистом масле часто маскируют растяжение цепи.

Турбо-моторы

• Чувствительны к точности фаз (надув + VVT). Малейшее отклонение даёт вялость снизу, подрывы наддува.
• Признак: машина «поехала» только после 3000–3500 об/мин, хотя раньше тянула с 2000 — проверяйте корреляцию фаз.

9) Карта решений: что делать по результатам проверок

1. Ошибки P0016–P0019 + стабильный сдвиг фаз в Live Data
   → Не тянем. Планируем углублённую диагностику ГРМ. Для ремня — высокий риск перескока, для цепи — растяжение/износ башмаков.
2. Шум цепи на холодную, но без ошибок и сдвигов
   → Проверить уровень/качество масла, историю замен. Часто помогает переход на своевременные интервалы и проверка клапана антидренажа/обратного клапана в фильтре. Если прогрессирует — вскрытие головы/замена комплекта ГРМ.
3. Следы масла у кожуха ремня
   → Сначала устранить течь (сальники/крышки), затем замена ремня/роликов. Даже «сухой» ремень, напитавшийся маслом, уже не надёжен.
4. Возраст ремня >5–7 лет, пробеги неизвестны
   → Профилактическая замена комплектом (ремень, ролики, натяжитель, помпа при приводе от ремня), вне зависимости от «визуально целый».
5. Поведение нестабильно, но явных ошибок нет
   → Снять осциллограмму CKP/CMP, проверить адаптации фаз, выполнить шумовую проверку. Лучше один раз померять, чем «на слух гадать».

10) Профилактика и регламенты

• Масло и фильтр — строго по допуску и по интервалам, а лучше на 20–30% чаще, если короткие поездки/пробки/жара. Это продлевает ресурс цепи и BIo-ремня.
• Герметичность — ремень не любит масло/антифриз. Любая течь в зоне кожуха → устранение и замена ремня.
• Интервалы ремня — ориентируйтесь на мануал (обычно 60–120 тыс. км или 5–7 лет, что наступит раньше).
• Цепь — при правильной смазке может жить «жизнь мотора», но не игнорируйте шумы и данные по фазам; лучше заменить цепь/башмаки «на подлёте», чем чинить клапана.
• Профилактический осмотр каждые 30–40 тыс. км: сканер, звуки, течи.

11) Мифы и ошибки

• Миф: цепь — «вечная», менять не надо.
  Факт: растягивается при плохом масле/перегреве; башмаки стираются. Своевременное вмешательство дешевле капремонта.
• Миф: ремень видно — значит, «если целый, всё ок».
  Факт: ремень может выглядеть целым, но срезать зубья при нагрузке. Возраст и течи важнее «красоты».
• Миф: шум на холодную — это всегда гидрокомпенсаторы.
  Факт: характерный металлический дребезг 1–3 с — частый признак цепи/натяжителя.
• Ошибка: путать свист навесного ремня с проблемой ГРМ.
  Решение: снимите/ослабьте навесной (или побрызгайте водичкой на пару секунд для проверки свиста — аккуратно!), и послушайте, меняется ли звук.
• Ошибка: «глушить» ошибку P0016 сканером и ездить дальше.
  Решение: причина остаётся — растёт риск перескока.

12) Сравнительная таблица «ремень vs цепь»

13) FAQ

1. Можно ли понять износ ГРМ по звуку точно?
Звук — лишь первичный триггер. Для подтверждения используйте сканер (фазы/коды) и при необходимости осциллограмму CKP/CMP.

2. Насколько опасна ошибка P0016?
Это корреляция коленвал/распредвал — игнорировать нельзя. При движении возможно ухудшение тяги и риск перескока.

3. Цепь гремит только секунду на холодную — это нормально?
Краткий «цок» допустим на некоторых моторах, но прогрессия (становится дольше/громче) — сигнал к проверке натяжителя/цепи и масла.

4. Как часто менять масло, чтобы не «тянуть» цепь?
Ориентируйтесь на мануал, но при городской эксплуатации и коротких поездках разумно сократить интервал на 20–30%.

5. Ремень сухой, мотор сухой, но 8 лет — тянуть можно?
Нет. Возраст — критичный фактор. Резина теряет эластичность даже без пробега.

6. Поможет ли «гуще масло» от шума цепи?
Часто это маскировка. Причина — износ/натяжитель. Лучше диагностировать и ремонтировать вовремя.

7. Можно ли проверить ремень, не снимая кожух?
Иногда есть смотровые окна, но это не даёт полной картины. При пробеге/возрасте под замену — менять комплект.

8. Осциллограмма — это сложно?
Для профи — минутное дело. Для владельца — лучше обратиться в сервис с осциллографом; это безразборочно и максимально показательно.

9. Что опаснее: перескок ремня или цепи?
Опасны оба. Ремень — чаще внезапно, цепь — предупреждает шумами/кодами. В любом случае — риск загиба клапанов.

10. Есть ли смысл «промывать» мотор ради цепи?
Агрессивные промывки нежелательны. Лучше частая ранняя замена масла и фильтра, использование качественного масла по допуску.

Неважно, ремень у вас или цепь — инструменты раннего обнаружения износа одинаковы:

• слушать мотор (особенно холодный пуск),
• читать Live Data и коды сканером,
• проверять герметичность и историю замен масла,
• при сомнениях — осциллограмма CKP/CMP.

Такая «безразборочная» стратегия вовремя подскажет, когда пора вмешаться — и убережёт от встречи клапанов с поршнями.
