Ремонт литых дисков: прокатка/сварка — когда можно и когда опасно

Материал пригодится владельцам легковых авто, кроссоверов и лёгкой коммерческой техники, которые столкнулись с грыжами на шинах из-за удара, биением руля, «яйцом» диска, сколами и трещинами на литых колёсах. Ниже — наглядная карта повреждений, допустимые и запрещённые сценарии ремонта, пошаговые алгоритмы, контроль качества, частые ошибки, сравнительные таблицы методов (прокатка/рихтовка, сварка, локальная токарная правка), чек-листы для выбора сервиса и большой FAQ.

1) Как устроен литой диск и почему это важно для ремонта

Большинство литых дисков выполнены из алюминиевых сплавов (типичные системы Al-Si-Mg), часто с заводской термообработкой (например, состояние «Т6»: закалка + искусственное старение). Это даёт прочность и жёсткость при умеренной массе. Ключевой нюанс: при локальном перегреве (горячая правка, сварка) структура металла меняется — зона термического влияния (ЗТВ) смягчается, предел текучести падает. Восстановить заводскую термообработку корректно в условиях шиномонтажа почти невозможно. Поэтому любой «силовой» ремонт должен быть обоснован по месту и ограничен по масштабу.

2) Карта типичных повреждений литых дисков

1. Радиальное и/или осевое биение («яйцо»): погнутый обод после удара.
2. Локальные замятия полки/борта: утечки по «бублику» (месту прилегания борта шины).
3. Трещины в ободе: чаще возле внутренней полки; бывают сквозные.
4. Трещины в спицах: от удара/усталости; очень опасно.
5. Трещины и сколы в зоне ступичного пояска/монтировочной площадки: критично для центровки и крепежа.
6. Овальность/разбивание крепёжных отверстий, раковины от коррозии: ухудшают посадку болта/гайки.
7. Косметические дефекты: сколы ЛКП, «паутина», раковины, потертости «полки», «алмазки».

3) Диагностика: что и как проверять перед решением о ремонте

Пошагово:

• Визуальный осмотр: трещины (особенно у основания спиц, у ступицы, на внутренней полке), деформации борта, следы прежних ремонтов и наплавок.
• Индикация биений на стенде: измеряют радиальное и осевое биение (индикатор часового типа по внутренней и внешней кромке).
• Проверка герметичности: мыльный раствор/ванна; особое внимание — зона борт-сит.
• Неразрушающий контроль трещин: для алюминия — капиллярный (пенетрантный) метод; магнитопорошковый для Al не подходит. Рентген/УЗК — редкость, но лучший способ для ответственных мест.
• Посадка покрышки: после правки шина должна входить/садиться равномерно без «ступеней».

Точки, при которых нужен «красный флаг»:

• Трещины в спицах и у ступицы (площадка прилегания к ступице).
• Множественные трещины, длинные сквозные, отслоения.
• Сильная овальность, когда для «вытягивания» потребуются большие нагревы.
• Следы предыдущих грубых вмешательств (толстые наплавки, «наслоения», раковины).

4) Прокатка/рихтовка: когда допустимо, а когда — нет

Суть метода: восстановление геометрии обода (радиуса и плоскости) с помощью роликов/гидравлических усилий, иногда с локальным подогревом. Цель — снять биение и обеспечить герметичность борта.

Когда прокатка уместна

• Локальные вмятины полки, небольшая «овальность» без трещин.
• Мелкие «яйца» после попадания в яму, когда радиальное/осевое биение умеренное и доступно в восстановление холодной или минимально тёплой правкой.
• Герметичность по борту нарушена из-за загиба кромки — правка полки возвращает прижим.

Когда прокатку лучше не делать

• Есть трещины в зоне деформации: прокатка усугубит раскрытие, потребуется сварка — а это уже комбинированный риск.
• Деформация затрагивает спицу или ступичную площадку (диск «повело» целиком). Возможны скрытые напряжения и микротрещины — замена.
• Чтобы «вытянуть» форму, мастер предлагает сильный нагрев горелкой/индукцией: это пережог, снижение прочности; после такого диски часто «плывут».
• Биение велико, стенка обода истончена, есть крупные коррозионные раковины — даже после правки останутся слабые зоны.

Важно про технологию

• Предпочтительна холодная рихтовка с точным контролем усилия и постоянным замером биений. Допустимо умеренное локальное подогревание для снятия остаточных напряжений, но без «вишнёвого» цвета, без перегрева.
• После правки — балансировка и тест герметичности.
• Нормативы биений у производителей разные; в быту ориентируются на ≤0,8–1,0 мм по кромке для легковых, но чем ближе к нулю — тем лучше (и тем спокойнее на скорости).

5) Сварка литых дисков: допустимые кейсы, риски, «красные линии»

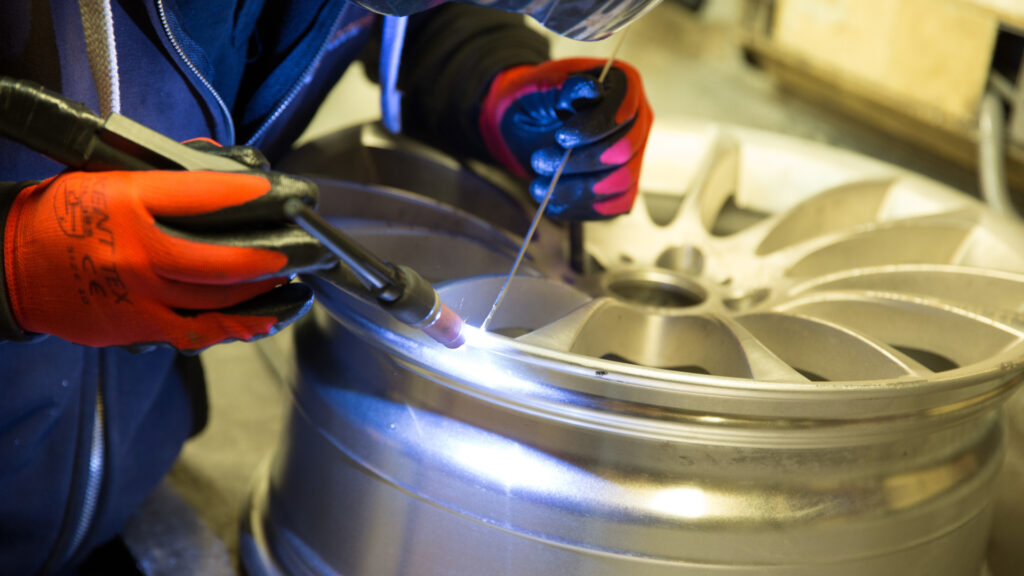

Суть: заваривание трещины/скола алюминия, обычно TIG/AC (аргонодуговая сварка переменным током), с подготовкой кромок, выбором присадочной проволоки, зачисткой и последующей мехобработкой.

Когда сварка допустима

• Короткая трещина на ободе вдали от спицы и ступичного пояска, без разветвлений.
• Скол кромки (например, от удара об бордюр), когда толщина стенки после восстановления остаётся нормативной.
• При условии: после сварки проводится капиллярный контроль, восстановление профиля, балансировка и герметичность подтверждена.

Когда сварка недопустима/опасна

• Трещины в спицах, у оснований спиц или в ступичной зоне, в районе отверстий крепежа — зона высочайших напряжений.
• Длинные (>2–3 см), разветвлённые, сквозные трещины, особенно на участках с переменным сечением.
• Множественные трещины на одном диске, следы старых сварок в тех же местах.
• Для восстановления требуются большие наплавки и снятие значительной части металла токаркой — получится «пластилиновая» ЗТВ.
• Диск из сплава/конструкции, не пригодных к локальному ремонту (есть конструктивные ограничения ряда брендов; часть производителей прямо запрещает любые сварные ремонтные операции).

Тонкости технологии

• Подготовка «Х»-образной разделки трещины с сверлением стоп-отверстий на концах для гашения напряжений.
• Грамотный выбор присадки (часто семейство AlSi5/AlSi12 — под конкретный сплав диска).
• Преднагрев и контролируемое охлаждение — чтобы снизить риск пористости и горячих трещин.
• Финишная мехобработка профиля борта + проверка биений и герметичности.
• По уму — термообработка для частичного восстановления свойств, но в сервисной практике почти не применяется.

Важно: даже «идеальная» сварка ослабляет диск в ЗТВ; риск разрушения при следующем ударе/перегрузе выше. Поэтому сварка — это точечный, осмысленный ремонт, а не «универсальная таблетка».

6) Когда ремонт экономически/технически бессмысленен

• Трещины в спицах/ступице.
• Деформация, требующая масштабной горячей правки.
• Истончение стенок, множественные раковины, коррозия по кромке.
• Повторные ремонты в одном месте, следы «наслоений» наплавок.
• Итоговые биения после правки выше допустимых, диск не держит герметичность.
• Премиум-диск с высокой остаточной ценой, но при этом дефект в «запретной» зоне — дешевле и безопаснее купить новый/б/у в отличном состоянии.

7) Сравнительная таблица методов ремонта

Гид по выбору сервиса: вопросы, которые стоит задать

1. Как диагностируете трещины? (Ожидаем: капиллярный контроль, индикатор биений.)
2. Какой режим правки? (Холодная приоритетно, нагрев — минимальный и локальный.)
3. Сварка: чем, как, какая присадка? (TIG/AC, подбор присадки под Al-Si.)
4. Что с балансом и герметичностью после? (Входит в услугу.)
5. Гарантия на ремонт? (Хотя бы на герметичность по месту ремонта.)
6. Есть ли ограничения по зонам? (Чёткое «не варим спицы/ступицу» — признак адекватности.)

9) Пошаговый алгоритм: что делать после удара/ямы

1. Остановитесь и осмотрите колёса/шины (грыжи, порезы).
2. Если биение руля/вибрации — ограничьте скорость, доберитесь до сервиса.
3. Диагностика: биения, герметичность, дефекты.
4. Решение:
   • нет трещин, малые биения → холодная рихтовка;
   • локальная трещина на ободе → точечная сварка с контролем;
   • трещины у спиц/ступицы, множественные дефекты → замена.
5. Контроль: баланс/герметичность; через 100–200 км — повторная проверка и подтяжка крепежа моментом (по мануалу авто).

10) Частые ошибки автовладельцев

• Езда с трещиной: трещина «растёт», тепловые циклы добивают ЗТВ.
• Попытка «выбить» форму кувалдой: скрытые микротрещины гарантированы.
• Сильный нагрев горелкой «до красна»: потеря свойств сплава.
• Сварка «чего нельзя» (спицы/ступица) «потому что так дешевле»: риск отлома на ходу.
• Отсутствие контроля биений и баланса после ремонта.
• Неправильное давление в шинах после ремонта — биениеи и «пожирание» резины.
• Нарушение момента затяжки болтов/гаек — эллипс крепёжных отверстий, «посадка» диска.

11) Признаки качественного ремонта

• Радиальные и осевые биения в пределах нормы; руль «чистый» на 90–110 км/ч.
• Герметичность без «подпотеваний» по борту.
• Ровный профиль полки без ступеней; шина садится равномерно.
• После сварки — гладкая шлифовка без раковин, на пенетранте нет «подтёков».
• Диск не требует чрезмерных грузиков при балансировке (как ориентир — до 60–80 г на сторону у 17–18″; больше — повод проверить геометрию снова).

12) Когда лучше сразу покупать другой диск

• Критическая зона повреждения: спица/ступица/отверстия крепежа.
• Повторные трещины на старом шве или рядом.
• Конструктив сложный (тонкие спицы, облегчения), где любая правка даёт «переигрывание» напряжений.
• Пара колес «бьёт» настолько, что правка выводит лишь до уровня «ездить можно, но вибрация осталась».
• Есть доступный аналог/б/у в идеале по цене ± к ремонту — безопасность приоритетнее.

13) Сравнительная таблица: «Можно/опасно» по типам дефектов

14) Вопросы безопасности и юридические аспекты

• В ряде стран/регионов запрещена сварка колёс или допускается только при наличии сертифицированной технологии и последующих испытаний. Даже если прямого запрета нет, страховщик вправе пересмотреть покрытие после ДТП, если выявлен «нестандартный» ремонт колеса.
• При продаже авто/колёс ремонт нужно декларировать: честность снижает риски претензий.
• Для спортивных/высокоскоростных режимов любые «компромиссные» ремонты нежелательны — лучше новый диск.

15) Часто задаваемые вопросы (FAQ)

1. Опасно ли ездить на заваренном диске?
Безопасность зависит от места и качества ремонта. Небольшая трещина на ободе при грамотной TIG-сварке и контроле может служить. Но спицы/ступица — запрет: только замена.

2. Сколько держится рихтовка?
Если правили «холодно», без пережога, и биения выведены в допуск — не меньше, чем «родной» диск. Слабое место — повторные удары в те же ямы.

3. Можно ли греть диск для правки?
Только минимально и локально. Пережог приводит к потере прочности — диск «плывёт» и снова бьёт.

4. Как понять, что сварка качественная?
Нет пор, «раковин», цвет побежалости умеренный, на пенетранте шов «чистый», геометрия и герметичность восстановлены, баланс в норме.

5. Сколько раз можно ремонтировать один и тот же диск?
Чем меньше — тем лучше. Повторные правки/сварки в одном месте — плохой признак. Два и более серьёзных вмешательства — повод подумать о замене.

6. Почему после ремонта всё равно вибрация?
Либо биения не выведены, либо шина повреждена (грыжа/каркас), либо требуется высокоточная балансировка и проверка соосности ступицы.

7. Можно ли ремонтировать «алмазку» (diamond cut)?
Косметика — да (переточка/лак/порошок). Но механический слой снимает толщину: важно не «съесть» лишнее. Структурные трещины косметикой не лечатся.

8. Ремонт влияет на развал/схождение?
Нет, это параметры подвески. Но «кривой» диск имитирует проблемы: руль уводит, машину «колышет».

9. Что выбрать: новый аналог или ремонт?
Если повреждение в разрешённой зоне и ремонт стоит в 2–3 раза дешевле диска — есть смысл. Если зона критична — без вариантов: новый/б/у в идеале.

10. Можно ли паять/варить «холодной сваркой» из тюбика?
Нет. Эпоксидные составы не восстанавливают несущую способность, максимум — временный косметический «пластырь» вне зоны нагрузки.

11. Какое давление держать после ремонта?
По шильдику автомобиля для ваших условий (город/нагрузка/трасса). Недокачка после ремонта особенно опасна: рост температуры разрушает зону вмешательства.

12. Фордж (кованые) лучше «переносят» ремонт?
Кованые прочнее при тех же массах, но зоны трещин (спица/ступица) всё равно нельзя варить. Обод с малым дефектом — иногда лучше рихтуется без нагрева.

13. Нужна ли повторная балансировка?
Да. Любое вмешательство в геометрию/массу требует балансировки. Проверяйте ещё раз через 100–200 км.

14. Как понять, что сервис «халтурит»?
Нет измерений биений, сразу «давайте греть/варить всё», обещают «любой дефект устраним», не дают чек/гарантию на герметичность.

15. Можно ли самому выровнять диск «деревяшкой»?
Это приведёт к микротрещинам и скрытому браку. Экономия мнимая, риск — реальный.

16) Чек-лист автовладельца

• Осмотрел диск на трещины у спицы/ступицы — при наличии замена.
• Замерили биения индикатором (а не «на глаз»).
• Для рихтовки использовали холодный режим или минимальный локальный нагрев.
• После — балансировка и тест герметичности.
• При сварке — TIG/AC, пенетрантный контроль, финишная мехобработка.
• Документ/гарантия на работу, фото до/после.
• Контроль момента затяжки болтов, повторная проверка через 100–200 км.
• Давление в шинах — по шильдику, особенно для трассы/нагрузки.

17) Итоги: что действительно важно

• Прокатка/рихтовка уместна при небольших деформациях обода без трещин, приоритет — холодный метод с точным контролем биений.
• Сварка — только локальные дефекты обода, вдали от спиц/ступицы, с тщательным НК-контролем.
• Любые дефекты спиц/ступицы/отверстий — без вариантов, только замена.
• После ремонта обязательны балансировка и проверка герметичности; при малейших сомнениях — новый диск.
• Безопасность — важнее экономии: разумно оценивать зону дефекта и не соглашаться на «чудо-починку» того, что чинить нельзя.

Сравнительная таблица (для быстрого выбора)
