Рулевое управление — один из ключевых узлов активной безопасности. Любые люфты, биение на руле, увод, стуки или тугой ход требуют системного подхода, потому что «виновником» может оказаться не только рейка: часто источником становится колесо, тормозной диск, подшипник, опора стойки, шаровая, подрамник и даже питание ЭУР. Ниже — подробный, пошаговый алгоритм диагностики для владельцев и мастеров, с пояснениями по ГУР/ЭГУР/ЭУР, картой симптомов, FAQ и сравнительной таблицей.
Как устроено рулевое: кратко о главном

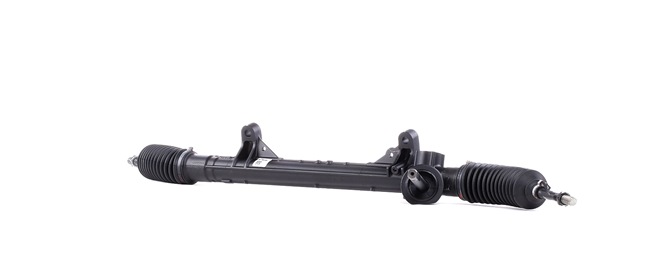

Механика (рейка)
- Рулевой вал → шестерня (пиньон) → рейка. По зубчатой паре усилие передаётся на рулевые тяги (внутренние шарниры) и наконечники (внешние шарниры), далее — на кулаки и колёса.
- Износные точки: втулка рейки (опора зубчатой рейки), подшипники пиньона, зубчатая пара, шарниры тяг и наконечников, крепёж рейки к подрамнику.

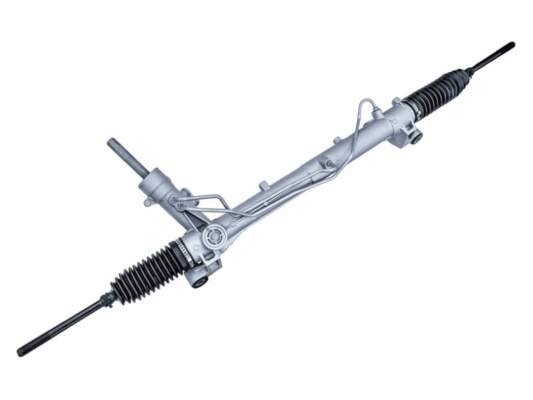

Гидроусилитель (ГУР)
- Насос, приводимый ремнём; гидроблок/распределитель; бачок с жидкостью; шланги высокого/обратного давления.
- Плюсы: плавность и информативность. Минусы: течи, зависимость от ремня, падение эффективности при низком уровне жидкости/аэрации.
Электрогидроусилитель (ЭГУР)
- Электромотор крутит насос, давление подаётся в гидравлику рейки (гибридный вариант).
- Плюсы: меньше «ворует» мощность у двигателя, гибкость управления. Минусы: два контура (электрика и гидравлика) — два набора потенциальных отказов.

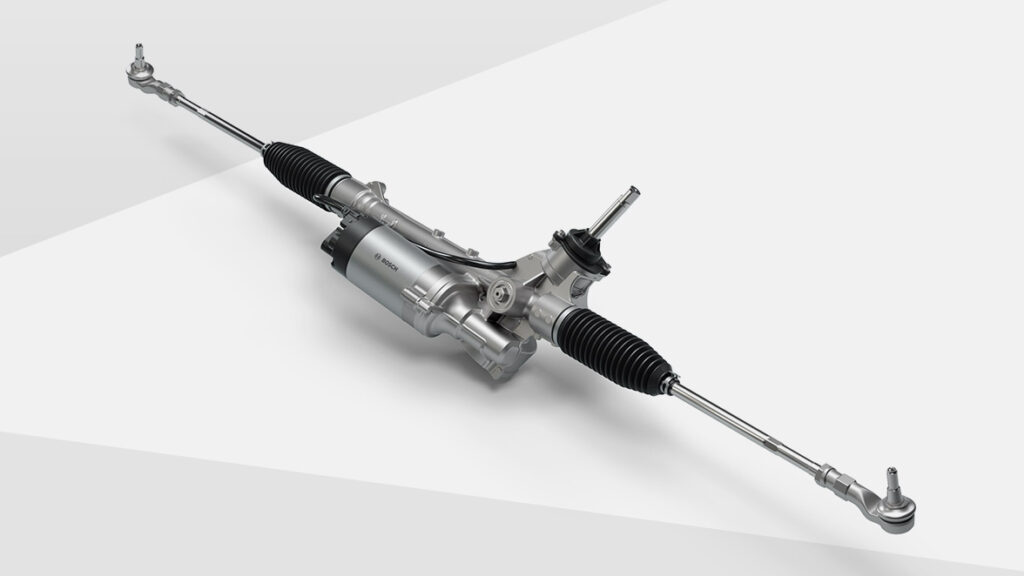

Электроусилитель (ЭУР)
- Электромотор на валу колонки или на рейке, управляющий моментом напрямую; датчики угла и крутящего момента; блок управления.
- Плюсы: экономичность, адаптивность, меньше «железа». Минусы: критичность к питанию/массе, датчикам, калибровке и перегревам.
Симптомы и что они обычно означают
Люфт руля
- Проявление: свободный ход баранки, запаздывание реакции.
- Частые причины: наконечники/тяги, втулка рейки, подшипник пиньона, слабый крепёж рейки/подрамника, износ крестовин карданчика колонки.
«Биение» на руле / вибрация
- Проявление: дрожь в диапазонах скорости (часто 80–110 км/ч) либо только при торможении.
- Частые причины: дисбаланс или радиальное/боковое биение колёс/шин, кривые диски/ступицы, биение тормозных дисков, износ опор стоек, ступичные подшипники, люфт тяг/наконечников.
Увод в сторону
- Проявление: автомобиль тянет влево/вправо, руль стоит неровно.
- Частые причины: давление и размерность шин, сход-развал, несимметричные рычаги/сайлентблоки, подклинивающий суппорт/направляющие, разный износ/жёсткость шин, деформация подрамника.
Тугой руль / пропадает усиление
- ГУР/ЭГУР: низкий уровень/аэрация/перегрев жидкости, подсос воздуха, насос/клапан, ремень, загрязнение фильтра в бачке.
- ЭУР: просадки питания, плохая масса, перегрев мотор-редуктора, ошибки по датчику момента/угла, разболтанный «ноль» датчика, некорректная калибровка.
Стуки в руле
- При раскачке на месте/на малой скорости: наконечники, тяги, втулка рейки, крепления рейки, опоры стоек, стойки стабилизатора.
- При повороте руля стоя: опорные подшипники стоек, упругие вкладыши/пыльники рейки (металлический стук — внутренняя втулка рейки/пиньон).
Руль плохо возвращается в «ноль»
- Малый кастер, заедание опорных подшипников стоек/шаровых, перетянутый прижим рейки, перетянутые шарниры, подсевший ЭУР, неверно откалиброванный датчик угла.
Пошаговый алгоритм диагностики
Следуйте шагам слева направо: от простого и очевидного — к сложному и дорогостоящему. Каждую гипотезу подтверждаем тестом.
Шаг 0. Безопасность
- Проверить момент затяжки колёс, состояние шпилек/гайек.
- Если есть сильный люфт или биение при торможении — исключить трассу до локализации проблемы.
Шаг 1. Сбор данных и первичный тест-драйв
- Когда проявляется симптом? Скорость, температура, после дождя, при торможении, при разгоне, на кочках?
- Краткий дорожный тест:
- 60–90–120 км/ч — отмечаем диапазон самого сильного биения.
- Мягкое торможение с 100→60 км/ч — есть ли дрожь на руле/педали? (если да — в фокусе тормоза/ступица).
- Короткая «змейка» — есть ли запаздывание или рысканье? (подвеска/люфты).
Шаг 2. Колёса и шины
- Давление в норме и одинаковое по оси? Нет ли «яиц»/грыж/пузырей?
- Балансировка на современном стенде, лучше — с Road Force (измерение радиальной силы).
- Перестановка колёс местами: перед ↔ зад. Если биение «переезжает» — проблема в колесах/шинах.
- Радиальное/боковое биение диска/шины (индикатор часового типа на наружной кромке диска/протектора). Норма обычно до 0,5–0,8 мм по диску — зависит от авто.
Шаг 3. Тормоза и ступица
- Если вибрация только при торможении:
- Измерить биение тормозного диска на ступице (индикатором). Если биение ступицы > 0,02–0,05 мм — сначала правим/меняем ступицу.
- Проверить неравномерность толщины диска (DTV), состояние направляющих, смазку, свободный ход поршня. Подклинивание = локальный перегрев = биение.
- Оценить момент затяжки колёсных гаек — перетяжка и некрестовая схема — типичная причина «повело диски».
Шаг 4. Подвеска и узлы, влияющие на курс
- Рулевые наконечники и тяги: люфт/закусывание, пыльники, компенсационная шайба прижима (если предусмотрена).
Проверка: помощник шевелит колесо «3–9 часов»; наблюдаем конус/шарниры/внутренний шарнир. - Шаровые опоры и рычаги: люфт под монтировкой, трещины сайлентблоков, «сдвиг» металлических втулок.
- Опоры стоек и подшипники: повороты на месте с лёгким газом — треск/заедание? Снятая стойка: проворачивание подшипника без рывков.
- Ступичные подшипники: гул при перестроениях, меняется при повороте влево/вправо — «нагружение» наружного/внутреннего.
Шаг 5. Рейка
- Визуально: пыльники целые? Нет ли подтёков (ГУР/ЭГУР)? Болты крепления рейки к подрамнику затянуты и не смещены?
- Люфт вала пиньона: ощутимый люфт руля без движения тяг — подозрение на подшипник/пару.
- Втулка рейки: поперечный люфт тяги при раскачке — стук «из рейки».
- Регулировка прижима (если конструкцией предусмотрен винт/колпачок): только для компенсации минимального износа и по процедуре — перетяжка = тяжёлый руль, ускоренный износ и «невозврат».
Шаг 6. Колонка и карданчик
- Проверить крестовины: заедание, коррозия, углы работы. При кручении руля на месте не должно быть «ступенчатого» усилия.
- Промежуточный вал: телескопическая часть не должна клинить; шлицы без люфта.
Шаг 7. Усилитель: ГУР/ЭГУР/ЭУР
- ГУР: уровень и цвет жидкости, аэрация, ремень, натяжитель, звуки насоса. Бачок и сетка-фильтр — очистка/замена.
- ЭГУР: питание (генератор/аккумулятор), масса, диагностические коды, блок помпы (часто в крыле — уязвим к влаге).
- ЭУР: питание/масса, температура узла, датчик угла руля (SAS) и датчик момента — посмотреть в сканере «живые данные», сделать калибровку нуля после схождения/ремонта.
Шаг 8. Сход-развал и геометрия кузова/подрамника
- Распечатка параметров: развал/кастер/схождение; симметрия по сторонам.
- Смещение подрамника (последствия бордюров/ям): эллипсные болты/направляющие могут давать «плавающий» ноль руля.
- После регулировки — калибровка SAS/ЭУР/ESP (для современных авто — обязательна).
Шаг 9. Электроника и калибровки
- Сканер: ошибки по рулю/ESP/ABS (например, по углу/моменту, перегреву ЭУР, потере связи).
- Обучение «нуля»: датчик угла, датчик момента, ноль руля в ESP.
- При необходимости — обновление ПО блока ЭУР/ESP (известные TSB у разных марок улучшают возврат руля/устойчивость к колейности).
Типовые сценарии и быстрые решения
- Бьёт руль 90–110 км/ч, при торможении ровно
→ Балансировка/биение колёс, радиальная «яйцевидность» шины, погнутая кромка диска, изношенные опоры стоек.
Действия: перестановка колёс, Road Force, проверка биений, замена/правка диска, оценка опор. - Бьёт только при торможении с 100→60
→ Биение дисков (DTV), «повело» от перегрева, кривизна ступицы, подклинивающий суппорт.
Действия: индикатор на диске/ступице, сервис суппортов, равномерная протяжка колёс. - Люфт и стук на кочках на малой скорости
→ Наконечники/тяги, втулка рейки, крепления рейки, стойки стабилизатора.
Действия: проверка «3–9 часов», монтировка, затяжка/замена. - Руль тяжёлый на месте, гудит насос
→ Низкий уровень, аэрация ГУР, подсос воздуха/течь, износ насоса.
Действия: устранить течи, промыть, заменить жидкость/насос, проверить ремень. - Руль «ступеньками» поворачивается на месте
→ Закис карданчик колонки, изношены крестовины, перетянут прижим рейки.
Действия: заменить карданчик, отрегулировать прижим по мануалу. - Авто уводит, руль криво после ремонта подвески
→ Сход-развал не выставлен, смещения подрамника, ноль SAS не откалиброван.
Действия: точный сход-развал, фиксация подрамника, калибровки.
Что можно и чего нельзя
Можно/нужно:
- Начинать с колёс/шин и тормозов — это 70% «биений».
- Фиксировать факты: биения (мм), люфты (градусы руля/мм на ободе), распечатку развала.
- Калибровать SAS/ЭУР после регулировок шасси.
Нельзя:
- «Лечить» люфт рейки перетяжкой прижима — получите тяжёлый руль и ускоренный износ.
- Смазывать датчик момента ЭУР/разбирать его «для профилактики».
- Игнорировать питание/массу ЭУР: просадки напряжения маскируются под «механику».
- Балансировать «на глаз»/без проверки биений диска и шины — деньги на ветер.
Профилактика и ресурс
- Шины: ровные пары по оси, свежая балансировка раз в сезон, давление по табличке.
- Тормоза: чистка направляющих, равномерная протяжка колёс, умеренное торможение с больших скоростей.
- Подвеска: не ездить с «убитыми» опорами/сайлентблоками — они добивают рейку.
- ГУР: жидкость по регламенту/состоянию, свежий ремень/натяжитель.
- ЭУР: целая проводка, чистые массы, калибровки после любого вмешательства в подвеску/рейку.
- Стиль: избегайте ударов колесом о бордюр; после ДТП — обязательный контроль развала и подрамника.
Сравнительная таблица: ГУР vs ЭГУР vs ЭУР
| Тип усилителя | Как работает | Плюсы | Минусы | Типичные симптомы отказа | ТО и нюансы |
|---|---|---|---|---|---|
| ГУР (гидро) | Насос от ремня, давление в распределителе рейки | Плавность, информативность, ремонтопригодность | Течи, зависимость от ремня, расход мощности | Гул насоса, «тяжёлый» руль на малых, пена в бачке | Контроль уровня/качества жидкости, ремень/шланги, промывка бачка |
| ЭГУР | Электромотор крутит насос, гидравлика рейки | Гибкость управления, нет ремня на насос | Сложность, чувствительность к питанию/влаге | Ошибки по блоку насоса, периодическое «пропадание» усилителя | Диагностика электрики + гидравлики, защита модуля от влаги |
| ЭУР | Электромотор в колонке/на рейке + датчики | Экономичность, настройки «под стиль» | Критичен к массе/напряжению, перегревы, калибровки | Индикатор руля на панели, рывки/ступеньки, плохой «возврат» | Проверка DTC, калибровка SAS/момента, контроль разъёмов и массы |
Карта быстрых проверок: «симптом → вероятные причины → что делать»
| Симптом | Вероятные причины | Что проверить/сделать |
|---|---|---|
| Биение 80–110 км/ч | Дисбаланс, радиальное биение шины/диска, опоры стоек | Road Force, индикатор биений, перестановка колёс, опоры |
| Биение только при торможении | DTV/биение диска, ступица, суппорт | Индикатор на диске/ступице, сервис суппортов, протяжка колёс |
| Люфт руля | Наконечники/тяги, втулка рейки, крепёж рейки, карданчик | Проверка «3–9 часов», крепёж рейки, карданчик/шлицы |
| Стук на малой | Втулка рейки, стойки стаба, опоры стоек | Раскачка, монтировка, прослушка/визуальный осмотр |
| Тугой руль | Жидкость/насос ГУР, перетяжка рейки, ЭУР питание | Уровень/ремень/насос, ослабить прижим по манулу, замер напряжения |
| Увод/кривой руль | Давление шин, схождение/кастер, подрамник, суппорт | Давление, сход-развал, фиксация подрамника, обслуживание тормозов |
| Плохой возврат | Кастер мал/разный, опорные подшипники, ЭУР калибровка | Развал-схождение, проверка опор, калибровка SAS/обновление ПО |
Частые вопросы (FAQ)
1. Нормален ли лёгкий шум/вибрация на руле на шершавом асфальте?
Да, микровибрации допускаются и зависят от шин/дисков и конструкции подвески. Важно, чтобы не было локального биения в узких диапазонах скорости и чтобы руль оставался информативным.
2. Какой допустимый люфт руля?
На современных авто суммарный «пустой» ход на ободе обычно до 10–20 мм. Если руль «гуляет» ощутимо больше — ищите люфт в шарнирах, рейке, карданчике.
3. Можно ли подтянуть рейку, чтобы убрать стук?
Только в рамках регламента и лишь небольшой износ. Перетяжка маскирует проблему на короткое время и приводит к тяжёлому ходу, плохому возврату и ускоренному износу зубьев.
4. Почему после сход-развала руль стал криво?
Вероятно, мастер не выставил «ноль руля» или подрамник смещён. На машинах с ЭУР/ESP нужна калибровка датчика угла (SAS) после регулировки.
5. ЭУР стал «тяжелее» после долгой парковки батареи?
Просаженная АКБ — типичная причина ухудшения работы ЭУР. Помогает зарядка/замена АКБ, проверка массы и клемм.
6. Как отличить биение колеса от биения тормозного диска?
Если дрожь появляется при торможении — почти наверняка тормоза/ступица. Если есть на ровном газу в узких диапазонах скорости — чаще колёса/шины/опоры.
7. Стоит ли использовать усиленные рулевые тяги/наконечники?
Только если это качественный аналог с правильной геометрией. Неверная конусность/длина меняют кинематику и ускоряют износ шин.
8. Нужно ли менять оба наконечника/тяги парой?
Желательно парами по оси: так сохранится симметрия ресурса и настройка схождения.
9. Опасно ли ездить с лёгким биением?
Любое биение увеличивает износ подшипников, шарниров и дисков тормозов. Лучше устранить причину — часто это простая балансировка/правка диска.
10. Почему руль «закусывает» при медленном повороте на месте?
Чаще всего это карданчик рулевой колонки (коррозия/закис), реже — перетянутый прижим рейки или заедание опорного подшипника стойки.
- Начинайте диагностику с колёс/шин и тормозов, затем переходите к подвеске, рулевым шарнирам, рейке и только после — к усилителю/электрике и геометрии.
- ЭУР/ЭГУР/ГУР имеют разные «слабые места», но для всех критичны правильная калибровка, питание, отсутствие течей и корректный механический базис (подвеска/рейка без люфтов).
- Перетяжка рейки не лечит износ, а грамотная балансировка, исправные опоры стоек, ровные диски и корректный сход-развал снимают большинство претензий к «биению» и «рысканию».
