Диагностика автомобиля через OBD-II давно перестала быть привилегией автосервисов. Сегодня любой энтузиаст может создать домашний OBD-II тест-бокс на базе Raspberry Pi — мини-компьютера, способного подключаться к электронным блокам управления автомобиля и собирать ценные данные. Такая самоделка открывает широкие возможности: чтение и сброс ошибок, мониторинг в реальном времени, логирование, тестирование датчиков и даже создание собственных интерфейсов.
В статье разберем, как собрать и настроить OBD-II тест-бокс, какое программное и аппаратное обеспечение использовать и в чем его преимущество перед готовыми решениями.
Что такое OBD-II тест-бокс и зачем он нужен?
OBD-II (On-Board Diagnostics) — стандарт диагностики, принятый в большинстве автомобилей с 1996 года. С помощью тест-бокса можно:
- Чтение и расшифровка кодов ошибок (DTC).
- Мониторинг параметров: температура, обороты, расход воздуха, давление.
- Логирование и анализ поведения авто в движении.
- Эксперименты с CAN-шиной и пользовательскими PID.
Создание тест-бокса особенно полезно автоэлектрикам, DIY-энтузиастам, инженерам и хакерам, работающим с автомобилями.
Что потребуется для сборки OBD-II тест-бокса
Аппаратные компоненты:
| Компонент | Назначение | Пример/рекомендация |
|---|---|---|

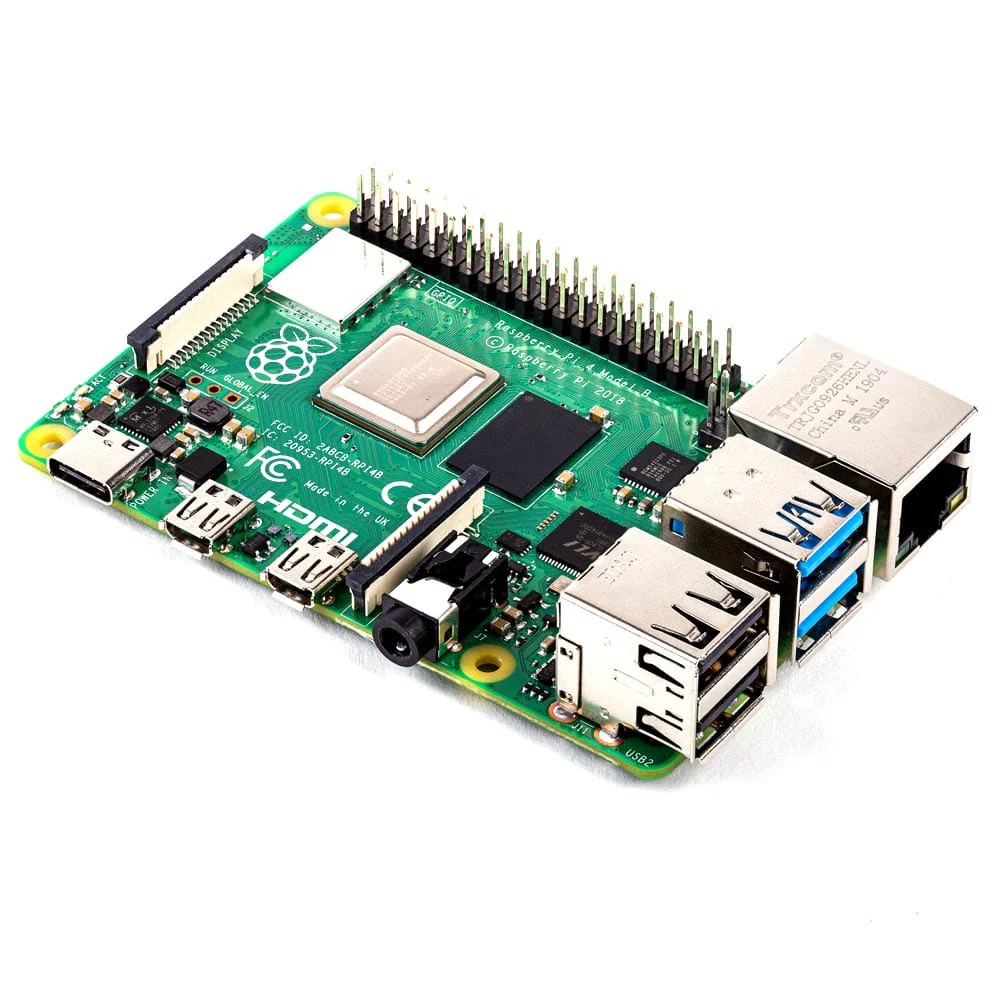

Raspberry Pi 3/4 |
Центральный контроллер | Pi 4 с 4 ГБ ОЗУ |
OBD-II адаптер |
Связь с автомобилем через CAN | ELM327 USB, Bluetooth или Wi-Fi |
Экран (опционально) |
Для отображения данных | 3.5″ TFT или HDMI-экран |
| Клавиши/тач-интерфейс | Управление | GPIO-кнопки, сенсорный экран |
| Питание 5В/3А | Для стабильной работы Pi | Автомобильный преобразователь DC-DC |
| Корпус и разъемы | Защита и удобство подключения | 3D-печать или готовые боксы |
Программное обеспечение:
- Raspberry Pi OS / Raspbian
- OBD-II библиотеки (python-OBD, PyOBD, ELM327-CLI)
- CAN-utils (для работы с CAN-интерфейсом)
- Grafana, Node-RED или Qt для интерфейсов визуализации
Пошаговая инструкция: как собрать и настроить
Шаг 1: Подготовка Raspberry Pi
- Установите Raspberry Pi OS.
- Подключите Raspberry Pi к сети или Wi-Fi.
- Обновите систему:
sudo apt update && sudo apt upgrade
Шаг 2: Подключение OBD-II адаптера
- USB-адаптер: просто подключите к порту Pi.
- Bluetooth: используйте
bluetoothctlдля сопряжения. - Wi-Fi: настройте статику и порт (обычно 35000).
Проверьте устройство через ls /dev (например, /dev/ttyUSB0).
Шаг 3: Установка python-OBD
sudo apt install python3-pip
pip3 install obd
Проверьте соединение:
import obd
connection = obd.OBD()
print(connection.status())
Шаг 4: Создание интерфейса
Можно визуализировать данные через:
- Tkinter / PyQt — для простого GUI.
- Grafana + InfluxDB — для продвинутых графиков.
- Node-RED — для потоковой логики и веб-интерфейса.
Шаг 5: Корпус и питание
- Поместите систему в корпус (например, 3D-печатный).
- Используйте автомобильный DC-DC преобразователь (12В → 5В 3A).
- Обеспечьте вентиляцию и защиту от перегрева.
Преимущества и недостатки домашнего тест-бокса
| Плюсы | Минусы |
|---|---|
| Полный контроль над функциональностью | Требует навыков настройки и программирования |
| Гибкость: можно добавить любые датчики и модули | Возможны сбои при нестабильном питании |
| Подходит для обучения и экспериментов | Не сертифицирован для профессиональной диагностики |
| Не привязан к конкретному ПО или производителю | Занимает больше места, чем карманные сканеры |
Сравнительная таблица: Raspberry Pi тест-бокс vs Готовые сканеры
| Параметр | Raspberry Pi тест-бокс | Готовый сканер (ELM327, Autel и др.) |
|---|---|---|
| Цена | От 6 000 до 15 000 ₽ | От 1 500 до 30 000 ₽ |
| Гибкость настройки | Очень высокая | Ограниченная |
| Поддержка CAN/ISO/KWP | Зависит от адаптера | Поддержка по умолчанию |
| Интерфейс пользователя | Кастомизируемый, гибкий | Фиксированный |
| Подходит для экспериментов | Да | Нет |
| Обновляемость ПО | Полностью контролируема | Зависит от производителя |
FAQ
Вопрос 1: Можно ли подключить тест-бокс к автомобилю напрямую?
Да, достаточно подключить питание и адаптер к OBD-II разъёму автомобиля (обычно под рулём).
Вопрос 2: Какие протоколы OBD-II поддерживаются?
Поддержка зависит от адаптера. Наиболее распространены CAN, ISO9141, KWP2000, J1850.
Вопрос 3: Подойдёт ли Raspberry Pi Zero?
Теоретически — да, но производительности может не хватать для полноценной визуализации или логирования.
Вопрос 4: Можно ли использовать тест-бокс на ходу?
Да, при надёжной фиксации и питании — его можно использовать как бортовой компьютер.
Вопрос 5: Есть ли риски для автомобиля?
При корректной настройке и использовании проверенных библиотек — минимальны. Не рекомендуется отправлять команды на запись в ЭБУ без понимания последствий.
