Сход-развал продвинутый: кастер/камбер/ТОЕ — как геометрия влияет на износ и курс

Правильные углы установки колёс — это не только «не жрать резину». Геометрия кастер / камбер / toe задаёт, как машина едет по прямой, как она входит в поворот, насколько «живая» или «ватная» обратная связь на руле, как ведёт себя при торможении на кочках и как быстро стираются плечи шин. В статье — углублённое объяснение базовых и «второстепенных» углов, практические целевые диапазоны для гражданских машин, пошаговый алгоритм диагностики, типичные рисунки износа и способы настроить авто под ваши задачи — город/трасса/зима/динамика — без лишних мифов.

1) Базовые углы и важные термины

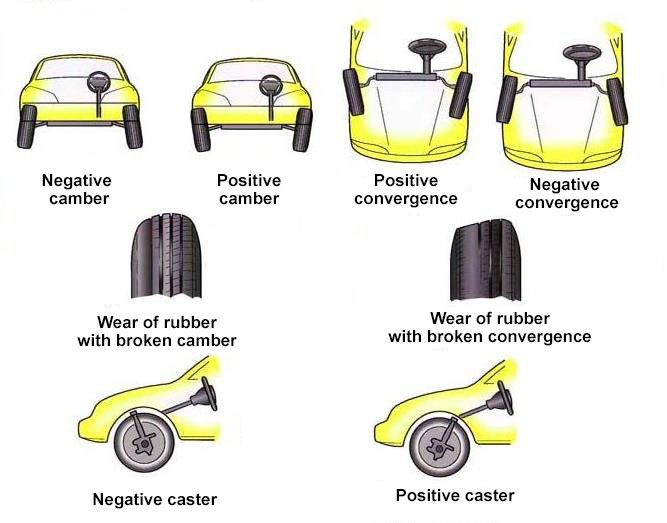

Камбер (Camber, развал)

Угол наклона колеса относительно вертикали, вид спереди/сзади.

• Отрицательный (верх внутрь): улучшает боковую устойчивость в повороте (пятно контакта «держится» на внешнем плече), но ускоряет износ внутреннего плеча на прямой.
• Положительный (верх наружу): на легковых авто почти не используется; встречается на тяжёлой технике/старых конструкциях.

Статический камбер — то, что видит стенд на месте. Динамический — в движении, когда кузов кренится, сайлентблоки деформируются, подвеска уходит в ход сжатия/отбоя. На практике существенна камбер-прибавка от кастера (ниже) и кинематики подвески.

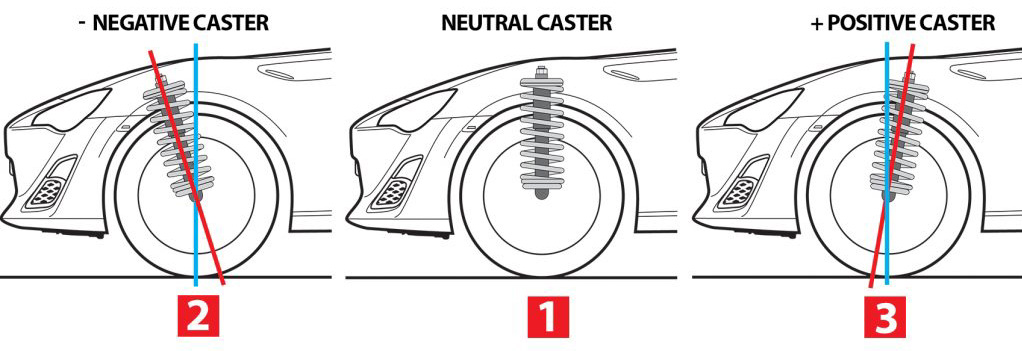

Кастер (Caster, продольный наклон оси поворота)

Угол наклона оси поворотного кулака в плоскости сбоку (как у вилки велосипеда).

• Больше положительный кастер → сильнее самоцентрирование руля, стабильность на скорости, лучше «возврат» из поворота.
• Плюс: кастер создаёт динамический отрицательный камбер во внешнем колесе в повороте (улучшает держак без «злого» статического развала).
• Минус: чрезмерный кастер усиливает «колейность», может сделать руль тяжелее на парковке.

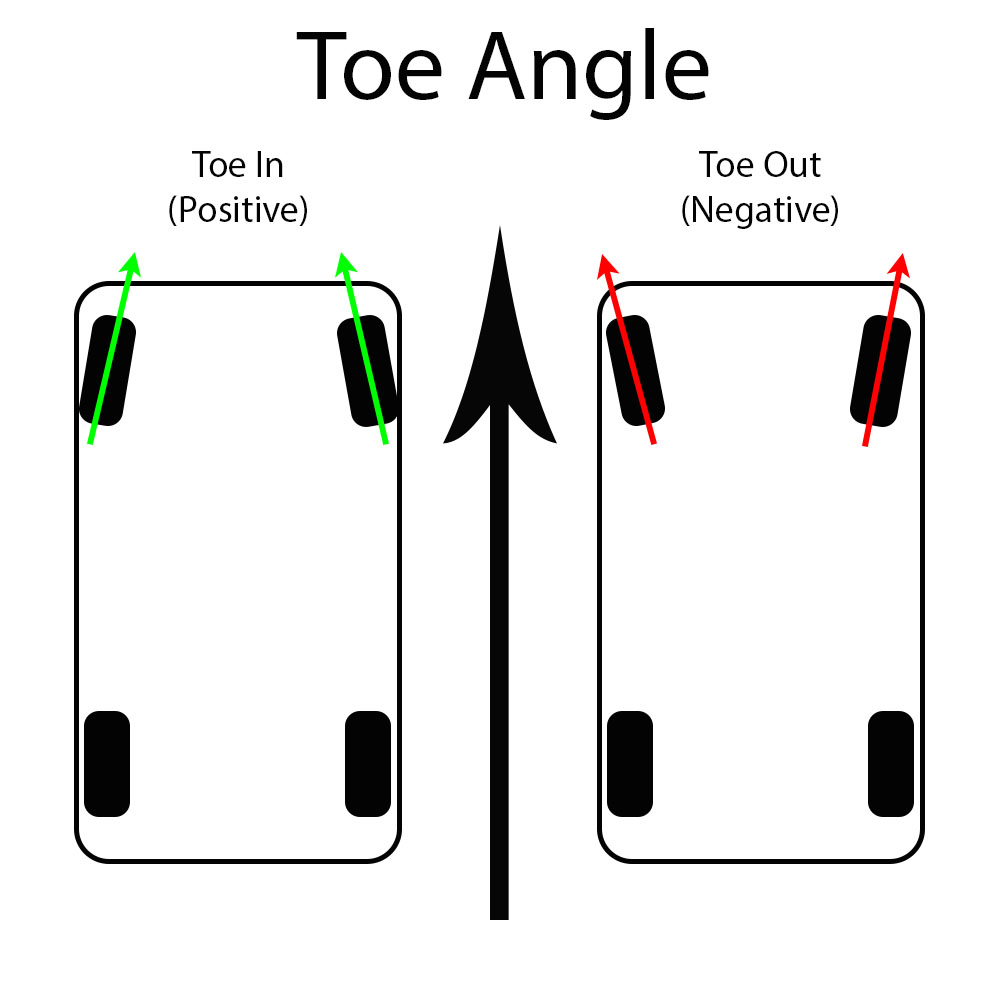

TOE (схождение)

Разность направлений колёс в плане сверху.

• Toe-in (положительное схождение): носки друг к другу. Успокаивает машину на прямой, но повышает сопротивление качению и съедает внешние края при переборе.
• Toe-out (отрицательное, «на разведение»): острее «нос», живее вход в поворот, но на прямой повышает «нервность» и жрёт внутренние края.
• Износ шин по toe наступает намного быстрее, чем от камбера: даже 0°10′ ошибки по суммарному toe может «сбрить» плечо за сезон.

Единицы: стенды показывают toe в градусах/минутах или в миллиметрах (разница между передними кромками шин по оси). 1 мм на 17-дюймовом колесе ≈ 0°07′–0°10′ (очень грубо). Всегда ориентируйтесь на градусы/минуты, это точнее.

Дополнительные параметры, которые влияют на курс и износ

• Thrust angle (угол тяги/базы задней оси): направление «стрелы» задней оси. Если не ноль, машину «косит», а руль становится криво хотя перед выставлен «в ноль».
• SAI/KPI (угол наклона поворотной оси в фронтальной плоскости): влияет на самоцентрирование и «подламывание» в повороте, тесно связан с кастером и скраб-радиусом.
• Scrub radius (плечо обкатки): зависит от ET диска/ширины — меняет чувствительность к колее и отдачу на руль.
• Ackermann (toe-out в повороте): геометрия трапеции рулевого — определяет разницу углов внутреннего/внешнего колёс в повороте.
• Bump-steer (изменение toe при ходе подвески): при занижении/лифтинге может «съесть» резину даже с идеальными статическими углами.
• Setback (смещение колеса по базе): левое/правое колёса стоят на разной базе — следствие удара/подрамника.

2) Как углы влияют на поведение и износ

Прямая и курсовая устойчивость

• Больше кастер и лёгкий toe-in спереди → ровная стрела на трассе, уверенный «возврат».
• Нулевой или отрицательный toe при небольшом кастере → «острый нос», но выше нервность и склонность к рысканию по колее.

Поворот и отклик на руль

• Негативный камбер улучшает держак на дуге — пятно контакта не «скатывается» на наружное плечо.
• Лёгкий toe-out на передней оси делает вход резче (актуально для трек-дней), но жертвует ресурсом шин на прямой.

Торможение/разрывы покрытия

• Избыточный отрицательный камбер с нулевым/отрицательным toe может ухудшить стабильность торможения на неровной дороге — колёса «стоят на внутреннем ребре».
• Небольшой toe-in стабилизирует на прямой при торможении.

Что сносит шины быстрее всего?

• Toe — главный убийца шин: неправильное схождение «сбривает» плечи/рисунок быстрее камбера.
• Камбер «убивает» край (внутренний при отрицательном), особенно на автобанах без активной рулёжки.

3) Типовые рисунки износа и виновники

4) Целевые диапазоны: практично и без фанатизма

Ниже — универсальные ориентиры для современных легковых авто. Всегда сверяйтесь с мануалом и помните про индивидуальные особенности шасси.

Передняя ось (FWD/AWD/RWD гражданские):

• Камбер: −0°30′ … −1°00′ (до −1°30′ для активной езды/широкой резины).
• Кастер: +3° … +7° (симметрично; допускается +0°10′…+0°30′ больше слева для компенсации «дорожного уклона» — для стран с правосторонним движением).
• Схождение: +0°02′ … +0°10′ на колесо (суммарно +0°04′…+0°20′) — лёгкий toe-in.

Задняя ось (многорычажка/балка):

• Камбер: −0°30′ … −1°00′ (балка часто фиксирована; у многорычажки регулируется).
• Схождение: +0°05′ … +0°15′ на колесо (стабильность хвоста на прямой).

Зима/гладкий лёд: меньше отрицательного камбера (−0°20′…−0°40′) и аккуратнее с toe-out — нужен «спокойный» автомобиль, а не резкий нос.

Трек-день/динамика (разумно для дорог):

• F: камбер до −1°30′ … −2°00′, toe близко к 0 или −0°02′…−0°05′ на колесо.
• R: камбер −1°00′…−1°30′, toe-in +0°05′…+0°10′ на колесо.

5) Пошаговая процедура правильного сход-развала

Подготовка (без неё «цифры» бесполезны)

1. Давление в шинах — по табличке. Пары по осям — одинаковые модели/износ.
2. Нагрузка: топливо ~½ бака, груз как предписано производителем (если указано). Салон/багаж — убрать лишнее.
3. Высота подвески: пружины/резинки не просевшие? Клиренс — в допуске.
4. Люфты: шаровые, рулевые тяги/наконечники, ступичные подшипники, опоры стоек — всё живое.
5. Подрамник и кузов: нет ли ударов/смещений/заломов?
6. Амортизаторы: без «пота», с нормальным демпфированием.
7. Руль фиксируем строго по нулю (фиксатор), педаль тормоза при необходимости — фиксация для стабилизации.

Измерение и базовая коррекция

1. Считать thrust angle задней оси, setback, кривизну базы. Если «стрела» не ноль — сначала зад (влияет на курс!).
2. Выставить заднюю ось (toe, camber — если регулируется) и добиться нулевого thrust angle.
3. Только после этого — передняя ось: камбер, кастер (эксцентрики/пластины/подрамник), затем toe.
4. Проверка руля по центру на стенде, затем тест-драйв и, при необходимости, «подруливание» передним toe симметрично.

Завершение

• Распечатка параметров до/после.
• Если авто с ADAS/ЭУР/ESP — выполнить калибровки SAS (датчик угла руля) и связанных систем.
• Контрольный пробег 50–100 км → повторная оценка поведения, при необходимости — мелкая коррекция toe.

6) Что меняется при тюнинге/занижении

• Занижение сдвигает рабочую точку кинематики → больше отрицательного камбера «само по себе», меняется bump-steer (toe уходит при ходе). Нужны корректоры: регулируемые рычаги (camber kit), тяги рулевые/панара (для балок), пластины подрамника.
• Диски с иным ET меняют scrub radius: больше отдача/колейность, иной «рычаг» на подшипник. Геометрию придётся пересобрать «в круг».
• Широкая резина усиливает чувствительность к развалу и давлению: износ плеча на прямой наступает быстрее.

7) Тонкости для разных приводов

• FWD: устойчивость задаёт задняя ось. Небольшой toe-in сзади — «замок» на прямой. Спереди — умеренный кастер и отрицательный камбер для баланса «остроты»/ресурса.
• RWD: баланс задаёт передняя острота и задняя устойчивость. Избыточный отрицательный камбер сзади ухудшит тягу на прямой и «съест» внутреннее плечо.
• AWD: следите за симметрией углов и тягой — любые перекосы дадут «натяг» в трансмиссии, особенно у систем с чувствительным центральным дифференциалом/муфтой.

Быстрые карты решений

9) Сравнительная таблица настроек под разные сценарии

Значения — ориентиры для понимания трендов. Для конкретной модели берите допуски производителя и корректируйте внутри зелёной зоны.

10) Частые ошибки и как их избежать

• «Сначала перед, потом зад» — наоборот! Сначала заднюю ось (thrust angle), затем перед.
• Регулировка без фиксации руля — получите кривой ноль.
• Погоня за «нулевым» camber везде — машина станет вялая в повороте; нужен небольшой отрицательный.
• Игнор давления/шин — конусность и недокачка имитируют «увод» и износ.
• Занижение без коррекции bump-steer — статически красиво, динамически «ест» резину.
• Нулевой toe «ради ресурса» на широких колёсах — нервный курс на трассе; лучше микроскопический toe-in.

11) FAQ

1. Как часто делать сход-развал?
После любых работ по подвеске/рулевому, после сильных ударов ям/бордюров, при неравномерном износе или уходе руля. В плановом режиме — раз в 10–20 тыс. км или раз в год.

2. Что сильнее «ест» шины — camber или toe?
Toe. Даже небольшая ошибка по схождению стирает протектор быстрее, чем «умеренно злой» отрицательный камбер.

3. Почему в спецификациях встречается «нагрузить салон мешками»?
Многие производители задают углы для расчётной массы (водитель, пассажиры, багаж, топливо). Без нагрузки углы «уплывут» при реальной езде.

4. Можно ли слегка увеличить caster слева, чтобы не тянуло вправо по уклону дороги?
Да, допустим малый cross-caster (например, слева на 0°10′…0°30′ больше). Но сначала исключите давление/шины и выставьте thrust=0.

5. Нужен ли отрицательный camber зимой?
Минимальный, −0°20′…−0°40′. Главнее — симметрия, правильный toe-in и давление.

6. После занижения стал «жрать» внутреннее плечо — почему?
Ушёл статический camber в минус и/или возник bump-steer (toe меняется на ходу). Нужны регулируемые рычаги/тяги и коррекция кинематики.

7. Что делать, если руль чуть кривой после корректного сход-развала?
Лёгкой симметричной коррекцией переднего toe «подрулить» руль в ноль, плюс калибровка SAS на авто с ЭУР/ESP.

8. Нормально ли, что стенд показывает разные значения с повтором?
Да, если в пределах погрешности. Жёстко затяните подвеску на «рабочей высоте», повторите процедуру, проверьте давление в шинах и фиксацию руля.

9. Можно ли «придумать» toe в мм дома рулеткой?
Для грубой проверки — да, для настройки — нет. Современные шасси требуют точности в минутах/секундах дуги.

10. Широкие диски и низкий профиль — это всегда хуже на колее?
Чаще — да (больше scrub radius и чувствительность), но грамотный caster и лёгкий toe-in заметно успокаивают курс.

12) Итоги и практические рекомендации

1. Начинайте с шин/давления/люфтов и задней оси (thrust=0), затем уже перед.
2. Для повседневной езды на гражданской резине держите F: −0°40′…−1°00′, R: ~−0°30′…−0°50′, toe — лёгкий плюс.
3. Хотите «острый нос» — добавляйте caster и/или слегка уменьшайте toe-in, но будьте готовы к росту «колейности» и износа плеча.
4. После любых работ по подвеске/кузову — калибровки электронных ассистентов.
5. Не боритесь с износом камбером, когда виноват toe — это частая ошибка.
6. Сохраняйте распечатки «до/после» — это ваша карта «здоровья» шасси.
