Светодиодные лампы в ПТФ и фарах: законность, теплоотвод, правильная СТГ

Светодиодные (LED) «лампы-заменители» для галогенных фар и ПТФ обещают яркость, «красивую» цветовую температуру и долговечность. Но вместе с плюсами приходят вопросы: насколько это законно, почему многие такие лампы слепят, как обеспечить надёжный теплоотвод, и что сделать, чтобы получить правильную СТГ (светотеневую границу), а не «фонарь-рассеиватель». Ниже — большой практический разбор для владельцев, мастеров и тех, кто хочет модернизацию без компромиссов по безопасности.

Коротко: что вообще такое «LED-лампа в замен галогена»

Речь о сменной лампе форм-фактора H1/H3/H4/H7/H8/H11/9005/9006 и т. п., где колба с нитью накала заменена платой с чипами LED, а цоколь, ключи позиционирования и размеры — максимально близки к оригиналу. Такая лампа рассчитана на установку в уже существующую галогенную оптику — рефлекторную или проекционную.

Важно понимать: оптика (отражатель/линза) проектировалась под конкретную геометрию нити. Любое смещение светящегося элемента (шире/уже/выше/ниже, иная форма источника) меняет СТГ и распределение света.

Законность: что можно, что нельзя

Россия (ЕАЭС)

• Базовое правило: внешние световые приборы должны соответствовать типовому одобрению. Фара/ПТФ сертифицированы под определённый тип источника света (категория лампы по регламентам ООН). Замена «класса источника» (например, галоген → LED) меняет конструкцию светового прибора, и на дорогах общего пользования не допускается, если такая замена не предусмотрена одобрением типа для данного прибора/ТС. Это следует из ТР ТС 018/2011 «О безопасности колёсных транспортных средств» и его приложений, определяющих требования к световым приборам и источникам света. (oliis.jinr.ru, novotest.ru, mvif.ru)
• Отдельные технические требования (пример: требования к фарам с источником >2000 лм — корректор и омыватель) также закреплены в приложениях к ТР ТС 018/2011 и применяются при оценке соответствия светотехники. (mvif.ru)
• Практика привлечения: чаще всего квалифицируется как эксплуатация ТС с неисправностями/условиями, при которых эксплуатация запрещена — ч. 1 ст. 12.5 КоАП РФ (предупреждение или штраф). Применение более жёстких частей ст. 12.5 зависит от конкретной ситуации (цвет, режим работы и т. п.), но базово речь именно о ч. 1 (500 ₽). (КонсультантПлюс)

Вывод по РФ/ЕАЭС: LED-заменители в галогенных фарах/ПТФ юридически не разрешены на дорогах общего пользования, если только сам прибор и ТС не имеют соответствующего одобрения типа под LED-источник. Использование возможно вне дорог общего пользования (off-road, трек) либо после законной замены светового прибора в сборе на одобренный производителем вариант.

Европа (кратко о тренде и исключениях)

• По международным правилам ООН (UNECE) конкретные регламенты для фар и ПТФ привязывают прибор к типу лампы: напр., R19 (передние ПТФ) традиционно ссылается на категории ламп по R37 для классов, где применяются сменные лампы; смешение типов источников (LED-ретрофит вместо заявленной галогеновой) не предполагается. (UNECE, LISUN, Svetila.com | EN)
• В ряде стран ЕС (например, Германия) появились ограниченные исключения: LED-ретрофиты с национальным допуском (ABE/ABG, одобрение KBA) для строго обозначенного списка авто/фар. Это не «универсальная легализация», а штучные допуски по спискам совместимости (см. OSRAM NIGHT BREAKER LED и актуальные списки KBA/OSRAM). Для РФ такие национальные допуски юридической силы не имеют. (osram.com, look.ams-osram.com, Geizhals, TÜV SÜD)

Практическая мораль: если нужен «легальный» свет — ставьте фары/ПТФ в сборе, которые заводом предусмотрены под LED, либо оставляйте галоген. «Вкрутить LED-лампу» в галогенный прибор — технически можно, юридически в РФ — нет.

Почему LED-лампы часто «слепят»: оптика и СТГ простыми словами

СТГ (светотеневая граница) появляется благодаря экранам/ступеням в линзах или геометрии отражателя: нить накала (тонкая и «линейная») находится в фокусе.
У LED-заменителя свет дают площадки кристаллов, почти всегда шире и толще «геометрической нити». Ошибки, которые убивают СТГ:

1. Светящаяся зона не на фокусе: смещение на доли миллиметра размывает границу.
2. Слишком широкие «чипы»: «расползается» пятно, появляется паразитная засветка выше СТГ.
3. Неверная ориентация лампы: у H7/H11 важна «вертикальная расстановка» светящихся планок (обычно «влево/вправо», а не «вверх/вниз»).
4. Неравномерность излучения: Эмиттеры греются и троттлят (падает яркость), СТГ «плывёт» со временем.

Критерий адекватности — проверка у стены: чёткая горизонтальная СТГ с «галочкой» (для европейского ближнего), отсутствие ярких пиков выше линии отсечки, равномерная заливка ниже линии, корректный угол наклона.

Теплоотвод: сердце надёжности LED-заменителя

LED-кристаллы боятся перегрева: чем выше температура p-n-перехода, тем быстрее деградация и ниже стабильность потока. У лампы есть три узла теплоотвода:

1. Подложка чипов (MCPCB, керамика, медь).
2. Теплопроводящий «стержень» до базы.
3. Радиатор/активное охлаждение.

Основные решения

• Пассивный радиатор (литой алюминий): бесшумно, надёжно; важно, чтобы хватало места под крышкой фары.
• Активный вентилятор: компактнее и холоднее при равной мощности, но требует защиты от пыли/влаги, сам — потенциальная «точка отказа».
• Гибкие медные «усики» (copper braids): легко разложить в тесном корпусе, но чувствительны к загрязнению и контактам.

Что важно при выборе: площадь радиатора, заявленная мощность реальная, а не «пиковая»; наличие термозащиты/ШИМ-управления; продуманная циркуляция воздуха (крышка корпуса не должна перекрывать приток/вытяжку).

Электрика: питание, CAN, ЭМС

• Блок драйвера: качественные решения имеют стабилизацию тока, защиту от переполюсовки, фильтры по ЭМС.
• CAN-совместимость: в современных авто контроль перегоревшей лампы измеряет ток/сопротивление. Нужен декодер (canbus/anti-error) или лампа со встроенной нагрузкой.
• PWM/BCM: в некоторых авто питание габаритов/ДХО/ПТФ идёт ШИМ-сигналом; дешёвый драйвер может мерцать.
• Радиопомехи: плохой драйвер «шумит» в FM, радиоканалы ключей и т. п. Решают экранированные провода/дроссели внутри блока и корректная развязка.

Цветовая температура и световой поток: меньше маркетинга, больше пользы

• 4000–5000 К — оптимальный баланс «видимости» и комфорта в дождь/туман/мокрый асфальт.
• 6000–6500 К выглядят «бело-голубыми», но на мокром покрытии часто дают хуже контраст, быстрее утомляют.
• «Люмены на коробке» у ретрофитов — часто завышены. Реалистично для качественной лампы в форм-факторе H7 — 1200–1800 лм «на дороге» (а не 6000–10 000 лм в рекламе).
• Для ПТФ важнее широкая, низкая «подрезанная» диаграмма и однородность, чем «космические люмены».

Особенности ПТФ (противотуманок)

• ПТФ рассчитаны на низкую, широкую заливку без засветки выше линии, чтобы «подрезать» туман.
• Классические ПТФ (по UNECE R19) проектировались под лампы R37 (галоген) — то есть LED-замена юридически не предполагается, если ПТФ не сертифицирована именно под LED-источник. (UNECE, LISUN)
• Для практики: если ставите LED в ПТФ вне дорог/на треке, ищите лампы с узким чипом (геометрия «как нить»), правильной ориентацией и термостабильным драйвером, затем обязательно проверяйте СТГ у стены и корректируйте наклон.

Как выбрать LED-лампы (практический чек-лист)

1. Геометрия излучателя: ширина «светящейся полосы» максимально близка к галогенной нити; тонкие «планки» по обе стороны «условной нити» — плюс.
2. Фокус: положение чипов относительно посадочной полки строго как у галогена. Съёмные «фланцы» под разные типы — удобство, но следите за точной посадкой.
3. Тепло: большой пассивный радиатор либо вентилятор с ресурсом и пылезащитой. Смотрите реальные тесты температуры.
4. Драйвер: стабильный ток, защиты, фильтры ЭМС, отсутствие мерцания на ШИМ-питании.
5. Совместимость: наличие canbus-версии/декодера; проверяйте длину проводов, чтобы не упереться в крышку.
6. Цвет: 4300–5000 К универсально; «ярко-белый» 6000 К — красиво, но в дождь может хуже.

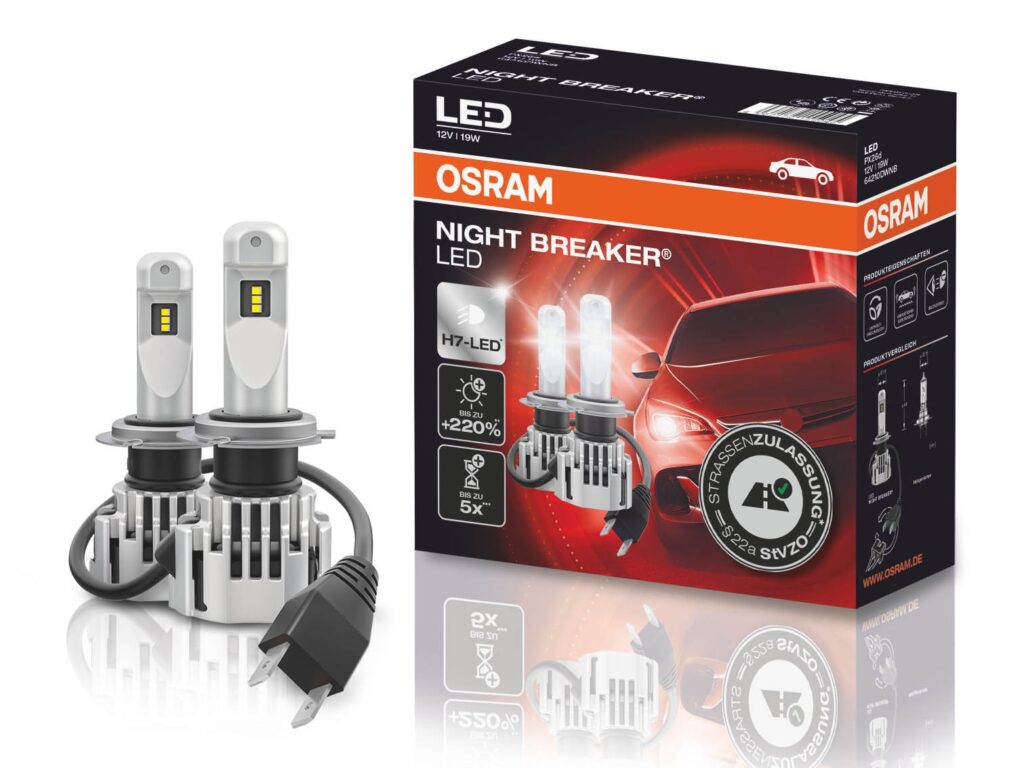

7. Гарантия/бренд: у именитых брендов есть чёткие таблицы совместимости, понятные условия возврата. В ЕС, например, OSRAM для своих H7-LED публикует список одобренных авто/фар (это не легализует их в РФ, но косвенно говорит о качестве). (look.ams-osram.com)

Монтаж и регулировка: чтобы получить правильную СТГ

1. Снимите фары/крышки, очистите поверхность отражателя/линзы только сухим воздухом.
2. Примерка: проверьте, не упирается ли радиатор в крышку; при вентиляторе — оставьте приток/вытяжку.
3. Ориентация: у H7/H11/9005 чипы должны смотреть влево/вправо, чтобы «плоскость» источника совпала с «плоскостью нити».
4. Фиксация: исключите люфты — даже 0,2–0,3 мм дадут размыв СТГ.
5. Регулировка по стене: выставьте наклон ближнего в пределах заводских значений; контролируйте отсутствие «хвостов» выше отсечки.
6. Полевой тест: пустая дорога, высота горизонта, встречные — не моргают? Ровная заливка?, нет «пятен» в небо?
7. Электрика: если есть ошибки CAN — ставьте согласующий модуль. При радиопомехах — проверяйте экранирование/земление.

Типичные ошибки и как их избежать

• Слишком «жирные» чипы → нет СТГ, сплошная засветка.
• Поворот лампы на 90° (чипами вверх/вниз) → «фонарь в небо».
• Перегрев из-за «задушенного» радиатора под глухой крышкой → троттлинг, деградация.
• Дешёвый драйвер → мерцание, радиопомехи, ошибки по CAN.
• Непомерные люмены на коробке → реального прироста на дороге нет, а слепить будете.
• Игнор регулировки → даже идеальная лампа при кривой настройке слепит.

Когда вместо ламп — менять прибор в сборе

• Треснувшая/замутнённая оптика, выгоревший отражатель, «лепестки» на СТГ из-за износа.

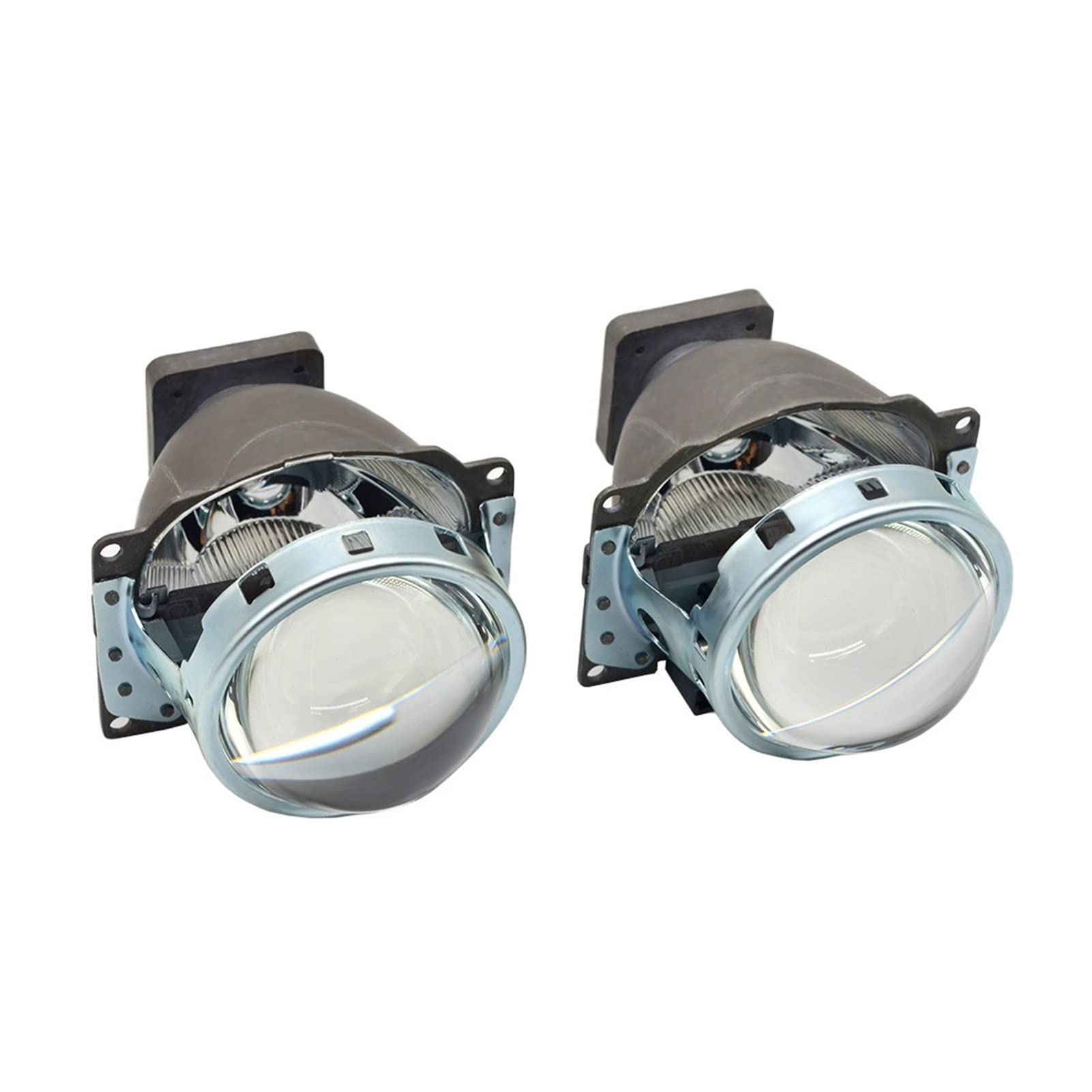

• Переход на OEM-LED фары/ПТФ, которые предусмотрены производителем для данной модели — законно и эффективно (по процедуре переоборудования/внесения изменений в конструкцию — если требуется по конкретной модели/юрисдикции).

Сравнительная таблица: что даёт каждое решение

Частые вопросы (FAQ)

1) Законно ли ставить LED-лампы в галогенные фары в России?
Нет. Смена «класса источника света» нарушает соответствие типоодобрению светового прибора/ТС; на дорогах общего пользования такая замена не допускается. Возможны санкции по ч.1 ст. 12.5 КоАП РФ. (oliis.jinr.ru, КонсультантПлюс)

2) А если речь только про ПТФ?
Правило то же: прибор сертифицирован под конкретный тип источника (см. UNECE R19). LED-замена юридически не предполагается, если это не заложено в одобрении. (UNECE)

3) В ЕС иногда допускают LED-ретрофит. Почему нельзя у нас?
В отдельных странах действуют национальные (не международные) допуски только для строго определённых авто/фар (например, допуски KBA в Германии и списки совместимости OSRAM). В РФ такие допуски не действуют. (osram.com, look.ams-osram.com)

4) Почему многие LED-лампы «слепят»?
Из-за неверной геометрии источника относительно фокуса: широкие чипы, смещение плоскости «нити», неправильная ориентация. Результат — засветка выше СТГ.

5) Как понять, что СТГ правильная?
Проверяйте у стены: чёткая горизонтальная отсечка с «галочкой», без ярких хвостов выше линии. Отрегулируйте наклон по заводским требованиям ТС.

6) Какой цвет выбрать?
Для универсального климата — 4300–5000 К. Выше 6000 К «красиво», но зачастую хуже по контрасту в дождь/туман.

7) Нужен ли canbus-адаптер?
Если авто «ругается» (ошибки лампы) — да. Ищите версии с встроенным декодером либо ставьте внешний нагрузочный модуль.

Что по теплоотводу лучше — радиатор или вентилятор?
Зависит от места под крышкой. Пассив — бесшумен и надёжен; актив — компактнее и лучше держит мощность, но это подвижная деталь.

9) Почему заявленные «10 000 лм» не светят как прожектор?
Часть маркетинговых люменов «теряется» на реальной оптике. Важнее правильная СТГ и распределение, чем цифра на коробке.

10) Что делать «по-закону» для реального улучшения света?
Ставить штатные LED/ксенон-фары в сборе, предусмотренные производителем для вашей модели, с оформлением по требованиям.

Куда смотреть в нормативке (для тех, кто хочет глубже)

• ТР ТС 018/2011 «О безопасности колёсных ТС» и приложения — общие требования и термины (в т. ч. «класс источника света»), требования к фарному оборудованию и условиям эксплуатации. (oliis.jinr.ru, novotest.ru, mvif.ru)
• UNECE R19 (ПТФ), R37 (категории ламп накаливания), R112/R149 (фары) — привязка приборов к типу источника, фотометрические требования и установка/регулировка. (UNECE, Svetila.com | EN, wiki.unece.org)
• Практика ЕС: национальные допуски ABE/ABG на LED-ретрофиты для конкретных авто/фар (KBA, списки OSRAM). (osram.com, look.ams-osram.com)
• КоАП РФ ст. 12.5 ч. 1 — санкции за эксплуатацию ТС с запрещёнными неисправностями/условиями. (КонсультантПлюс)

• Техника: добиться правильной СТГ на LED-заменителе возможно, если геометрия излучателя строго как у нити, теплоотвод — достаточный, драйвер — стабилен, а регулировка — точная.
• Законность: в РФ/ЕАЭС замена галогена на LED в фаре/ПТФ, не предусмотренная одобрением типа, незаконна для дорог общего пользования. В ЕС есть узкие исключения по спискам совместимости — они не действуют в РФ. (oliis.jinr.ru, UNECE, osram.com)
• Правильный путь «в белую» — фара/ПТФ в сборе, одобренные производителем под LED/ксенон, либо сохранение галогена с качественными лампами и корректной регулировкой.
