Современные автомобили — это сложные системы, в которых множество электронных блоков «общаются» между собой. Центральным элементом этой цифровой коммуникации является CAN-шина. Без неё немыслимы современные функции — от АБС и подушек безопасности до автозапуска, адаптивного круиза и мультимедиа.
CAN-шина также напрямую влияет на возможности тюнинга и установки дополнительного оборудования. В статье разберёмся:
- что такое CAN-шина и как она работает,
- какие функции реализуются через неё,
- как она влияет на чип-тюнинг, сигнализации и автозапуск,
- что нужно знать при подключении к CAN-шине,
- плюсы и риски её использования в тюнинге.
Что такое CAN-шина
CAN (Controller Area Network) — это цифровой протокол связи, разработанный для быстрой и надёжной передачи данных между электронными блоками управления автомобиля. Протокол был разработан компанией Bosch ещё в 1980-х и стал стандартом для большинства автомобилей с 2000-х годов.
Основные характеристики:
- Скорость передачи — от 125 кбит/с до 1 Мбит/с;
- Тип передачи — последовательный, двухпроводной;
- Топология — шина (все устройства подключены параллельно);
- Надёжность — высокая устойчивость к помехам;
- Адресация — без уникальных адресов, используется ID сообщений.
Как работает CAN-шина

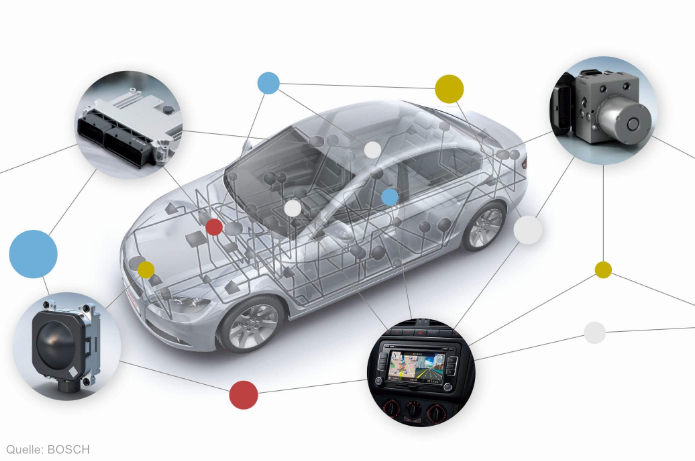

CAN-шина состоит из двух линий: CAN-H (высокий) и CAN-L (низкий). Все блоки управления (ECU, BCM, ABS, SRS, и т. д.) подключаются к этим двум проводам. Каждый блок может отправлять и принимать сообщения, расшифровывая только те, которые ему предназначены.
Пример: при включении поворотника блок управления светом передаёт сигнал по CAN, и соответствующие фонари загораются, а комбинация приборов отображает пиктограмму.
Какие системы используют CAN-шину
| Система | Подключение через CAN |
|---|---|
| Двигатель и трансмиссия (ECU, TCU) | ✅ Да |
| Антиблокировочная система (ABS) | ✅ Да |
| Система подушек безопасности (SRS) | ✅ Да |
| Мультимедиа и климат | ✅ Да |
| Парктроники, камеры | ✅ Да |
| Сигнализация и автозапуск | ✅ Частично или через CAN-модули |
| Контроль давления в шинах (TPMS) | ✅ Да |
CAN-шина и тюнинг: как это связано
Современный тюнинг невозможен без взаимодействия с CAN-шиной. Она влияет на:
1. Чип-тюнинг (прошивка ЭБУ)
Для доступа к данным и изменения параметров топливной карты, турбонаддува, EGR, DPF — необходимо взаимодействие с блоком по CAN.
2. Установка автозапуска и сигнализации
CAN-модули позволяют:
- имитировать нажатие кнопок,
- считывать и отправлять команды (например, открыть двери, включить зажигание),
- интегрироваться без разрезания проводов.
3. Подключение цифровых панелей, head-up дисплеев
Новые устройства подключаются к CAN и считывают данные: скорость, обороты, температуру и др.
4. Телематика и мониторинг авто
CAN-платформы (например, Pandora, StarLine, Escort) получают данные в реальном времени и передают их на сервер или в приложение.
5. Динамическое освещение и мультимедиа
CAN позволяет адаптировать свет и звук под режим вождения, активировать функции при включении определённых систем.
Преимущества использования CAN-шины в тюнинге
✅ Минимальное вмешательство в проводку — подключение через стандартный интерфейс;
✅ Снижение рисков повреждения электрики — меньше разрезаний проводов;
✅ Гибкость — CAN-платформы можно обновлять, адаптировать под нужды;
✅ Универсальность — поддержка большинства марок и моделей авто.
Риски и ограничения при работе с CAN
❌ Несанкционированный доступ — хакеры могут получить доступ к CAN через внешние порты (например, OBD-II);
❌ Нарушение логики работы блока — при неправильной настройке сигнализации или чипа;
❌ Проблемы на ТО и диагностике — при использовании «обманок» и удалении ошибок;
❌ Ошибки в прошивках — некачественный тюнинг может вызвать сбои в работе других систем (ESP, SRS и т. д.).
Сравнительная таблица: CAN-шина vs. аналоговое подключение
| Параметр | Через CAN-шину | Аналоговое подключение |
|---|---|---|
| Уровень вмешательства | Минимальный | Высокий (резка проводов) |
| Совместимость с авто | Требуется поддержка CAN | Подходит даже для старых авто |
| Надёжность | Высокая | Средняя (могут быть ложные сигналы) |
| Возможность настройки | Гибкая, через прошивку или CAN-модуль | Ограниченная |
| Стоимость реализации | Выше | Ниже (в начальной конфигурации) |
Что нужно знать перед подключением к CAN-шине
- Проверьте протокол CAN вашего авто — скорость, адресация, тип (например, ISO 15765-4);
- Используйте только проверенные устройства — особенно при подключении автозапуска и сигнализаций;
- Настраивайте оборудование с учётом совместимости — не все блоки обмениваются данными по одной CAN-линии;
- Не нагружайте линию — CAN не рассчитан на сильную нагрузку. Подключение нескольких устройств может вызвать сбои;
- Сохраняйте целостность сети — нельзя обрывать или удлинять CAN-провод произвольно без учёта сопротивлений.
Часто задаваемые вопросы (FAQ)
❓ Могу ли я подключиться к CAN-шине через разъём OBD-II?
Да, большинство адаптеров получают доступ к CAN через OBD-II. Но для тюнинга или сигнализации часто нужно подключаться напрямую к магистрали CAN.
❓ Можно ли повредить автомобиль при подключении к CAN?
Да, при ошибке в адресации или неправильной нагрузке можно вызвать сбой в системах ESP, ABS, BCM и других.
❓ Что делать, если после установки тюнинга появились ошибки?
Проверьте правильность подключения, обновите прошивку, проверьте конфликты адресов. В ряде случаев — потребуется профессиональная диагностика.
❓ Все ли автомобили поддерживают CAN?
Большинство авто после 2006 года оснащаются CAN. Старые модели (до 2000-х) используют K-Line или другие протоколы.
❓ Чем отличается CAN от LIN, MOST и FlexRay?
CAN — универсальный и основной протокол. LIN — для медленных задач (дворники, стеклоподъёмники), MOST — для мультимедиа, FlexRay — для систем высокой надёжности (ADAS, автономное вождение).
CAN-шина — это основа цифровой архитектуры современного автомобиля. Она обеспечивает быструю и безопасную передачу данных между блоками, а также открывает широкие возможности для тюнинга, автозапуска, телематики и кастомизации функций авто.
Работа с CAN требует грамотного подхода: нужно учитывать совместимость, протоколы, адресацию и риски вмешательства. При правильном подключении и настройке можно реализовать множество полезных функций без вмешательства в заводскую проводку и при этом сохранить надёжность.
