Гараж — это не только место для хранения автомобиля, но и полноценная зона с электроприборами: освещение, розетки, компрессор, зарядное устройство, электропечка и даже сварка. Электросеть в гараже должна быть надёжной и безопасной, особенно если вы часто используете мощные инструменты.
В этой статье мы расскажем, какие устройства обеспечивают защиту электросети в гараже, как их правильно выбрать и подключить: автоматические выключатели, УЗО, реле контроля напряжения и их комбинации.
Почему важна защита электросети?
- Предотвращение коротких замыканий;
- Защита от перегрузки сети (например, при работе сварочного аппарата или обогревателя);
- Отключение при утечке тока, что особенно важно во влажных гаражах;
- Отключение при скачках напряжения, способных вывести из строя дорогую технику.
Основные элементы защиты

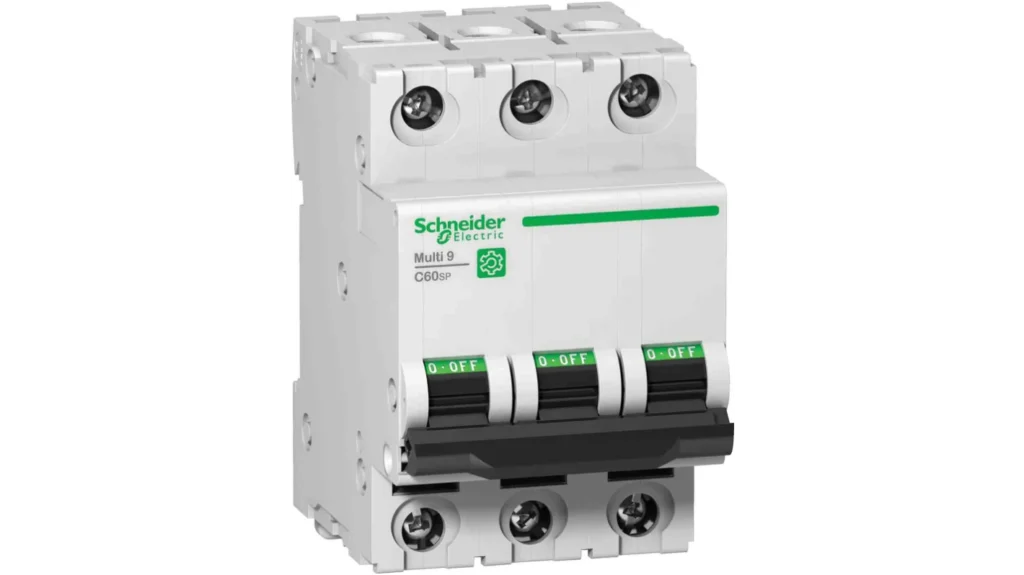

1. Автоматический выключатель (автомат)
Функция: Защита от перегрузки и короткого замыкания.
Как работает: При превышении допустимого тока (например, при подключении сразу нескольких мощных приборов) автомат срабатывает и обесточивает линию.
Как выбрать:
- По току (обычно 10–32 А для гаража);
- По типу: «B» (для света), «C» (универсальный), «D» (для мощных нагрузок, например, сварки).
2. Устройство защитного отключения (УЗО)
Функция: Обнаружение утечек тока на землю и защита от поражения электрическим током.
Как работает: Сравнивает ток на входе и выходе. Если ток «уходит» (например, через корпус прибора или через человека), УЗО мгновенно отключает питание.
Как выбрать:
- Чувствительность: 30 мА — стандарт для человека, 10 мА — для влажных зон;
- Ток нагрузки: должен соответствовать автомату (например, 25–40 А);
- Тип: AC (переменный ток) или A (для импульсных токов — например, инверторов).

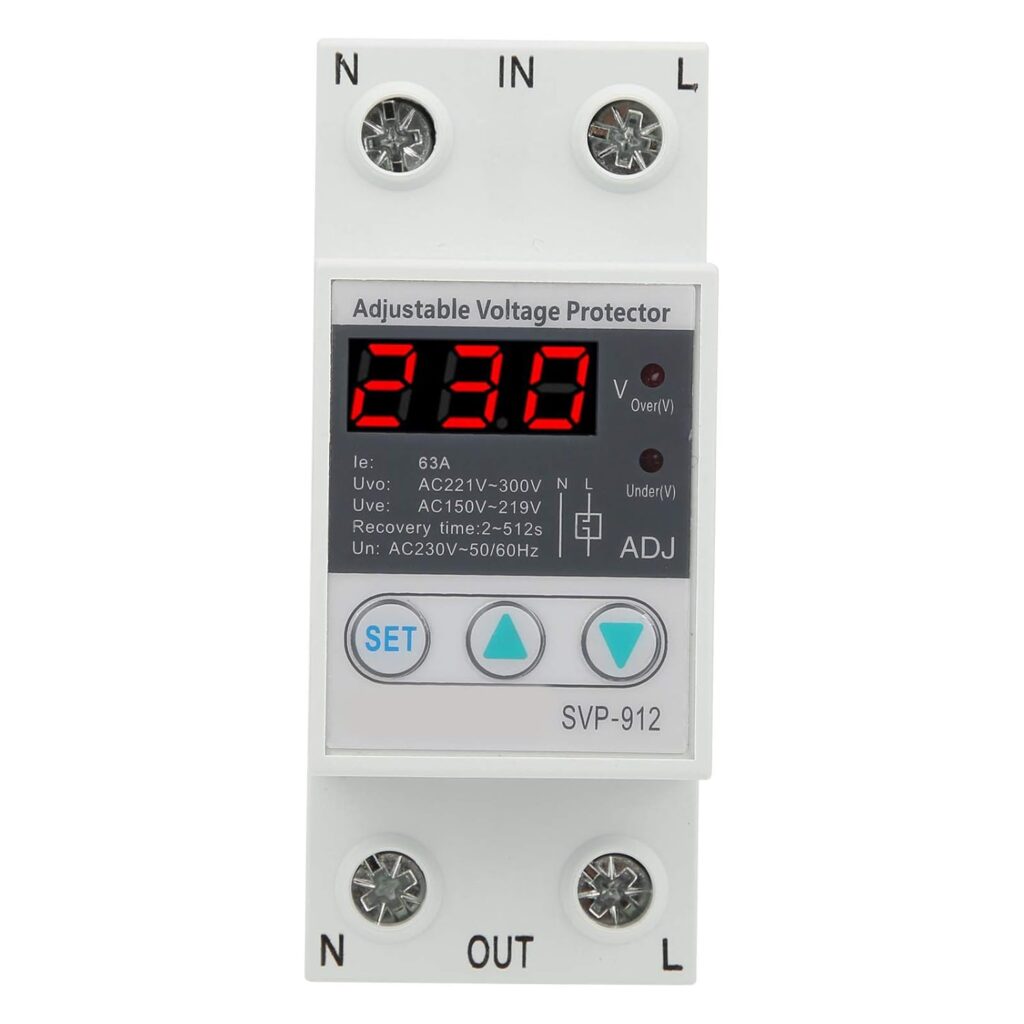

3. Реле контроля напряжения
Функция: Отключение сети при превышении допустимого уровня напряжения (высокое или низкое напряжение).
Как работает: При скачке напряжения выше или ниже установленного предела (например, 260 В или 170 В) реле отключает нагрузку, защищая оборудование.
Как выбрать:
- Напряжение срабатывания: 170–265 В;
- Время задержки включения: 5–10 секунд (рекомендуется);
- Ток: 25–63 А.
Комбинированные устройства: экономия места и удобство
Сегодня популярны дифференциальные автоматы (дифавтоматы) — это 2 в 1: автомат + УЗО. Подходят для экономии места в щите и упрощения монтажа.
Также выпускаются модули-реле с функцией защиты по напряжению, таймерами и дисплеем.
Пример схемы защиты гаража
Ввод 220В →
→ Реле напряжения →
→ Автомат (C16) →
→ УЗО (30 мА) →
→ Розетки и освещение
Для подключения сварки можно поставить отдельный автомат C20–C32 с дифзащитой.
Таблица сравнения устройств защиты
| Устройство | Функция | Защищает от | Установка | Рекомендации |
|---|---|---|---|---|
| Автомат | Перегрузка, КЗ | Короткое замыкание, токи | Обязателен | Один на каждую линию |
| УЗО | Утечка тока | Поражение током | Желателен | 30 мА для розеток |
| Дифавтомат | Комбинированная защита | КЗ + утечка | Вместо автомата + УЗО | Для экономии места |
| Реле напряжения | Скачки напряжения | Повреждение техники | Перед вводом | Особенно в СНТ |
Часто задаваемые вопросы (FAQ)
Нужно ли ставить УЗО в гараже?
Да, особенно если есть влажность, открытая проводка или электроприборы. Это защита жизни при утечке тока.
Что лучше: УЗО + автомат или дифавтомат?
Технически оба варианта эффективны. УЗО + автомат — гибче при замене, дифавтомат — компактнее.
Реле напряжения — обязательно ли?
Если в вашем районе бывают скачки напряжения — однозначно да. Это защита оборудования и самой проводки.
Можно ли подключать сварочный аппарат через УЗО?
Желательно выделить отдельную линию с автоматом типа «D» или «C32» без УЗО — сварка часто вызывает ложные срабатывания.
Какие номиналы автоматов ставить?
На освещение — 10 А, на розетки — 16 А, на мощные устройства (печка, компрессор) — 20–32 А.
Защита электросети в гараже — это не роскошь, а необходимость. Автоматические выключатели, УЗО и реле напряжения работают в связке, обеспечивая безопасность как вашей техники, так и жизни. Потратьте немного времени и средств на правильный подбор и установку защитных устройств — это избавит от дорогостоящих поломок и потенциальной опасности.
